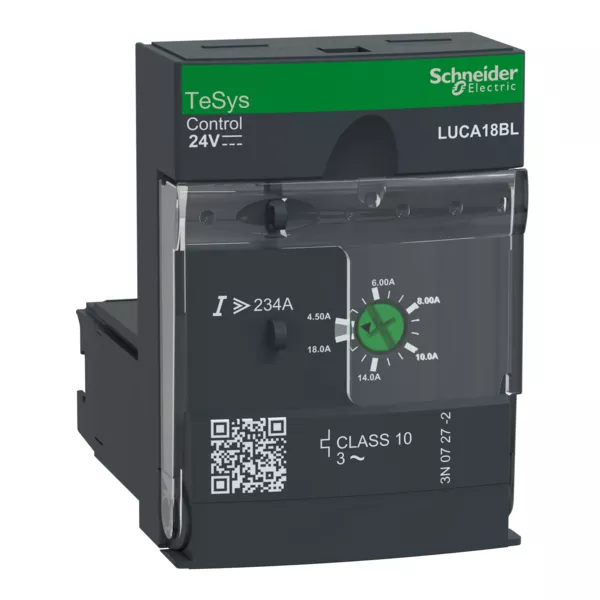

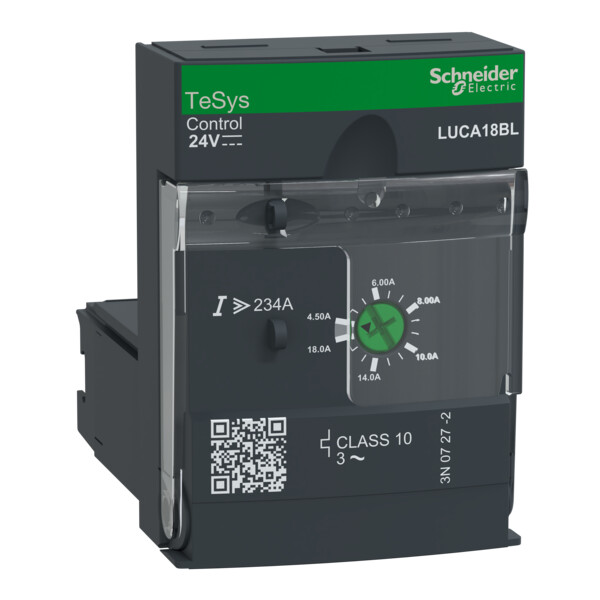

UNITE 4,5-18A 24V DC CTRL STANDARD CL 10

Description

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys U
• Nom abrégé d'appareil : LUCA
• Type de produit ou de composant : Unité de contrôle standard
• Application spécifique du produit : Critères protection de base pour démarreurs moteur : surcharge et court-circuit
• Compatibilité produit : ASILUFC5 / ASILUFC51 / LUFC00 / LUFN..
• Catégorie d'emploi : AC-41 / AC-43 / AC-44
• Puissance moteur kw : 15 kW à 690 V AC 50/60 Hz / 9 kW à 500 V AC 50/60 Hz / 7.5 kW à 400...440 V AC 50/60 Hz
• Zone de réglage de protection thermique : 4.5...18 A
• Tension circuit de commande : 24 V DC
• Classe de surcharge thermique : Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...70 °C - conformément à IEC 60947-6-2 / Classe 10 - limite de fréquence: 40...60 Hz - compensation de température: -25...70 °C - conformément à UL 508

Caractéristiques complémentaires :

• Fonction disponible : Protection de fuite à la terre / Réinitialisation manuelle / Protection contre surintensité et court-circuit / Protection contre les défauts et déséquilibres de phase
• Mode d'installation : Kit enfichable
• Emplacement de montage : Avant
• Plage de tension du circuit de commande : 20...27 V pour c.c. circuit 24 V en marche
• Consommation électrique typique : 130 mA à 24 V c.c. I maximum lors de la fermeture avec LUB12 / 220 mA à 24 V c.c. I maximum lors de la fermeture avec LUB32 / 60 mA à 24 V c.c. I eff étanche avec LUB12 / 80 mA à 24 V c.c. I eff étanche avec LUB32
• Temps de fonctionnement : 35 ms ouverture avec LUB12 pour télécommande / 35 ms ouverture avec LUB32 pour télécommande / 70 ms fermeture avec LUB12 pour télécommande / 70 ms fermeture avec LUB32 pour télécommande
• Type de charge : Moteur triphasé - refroidissement: refroidissement naturel
• Seuil de déclenchement : 14,2 x Ir +/- 20 %
• [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 / 600 V conformément à CSA C22.2 No 14
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
• Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1
• Masse du produit : 0.135 kg

Référence : SCHLUCA18BL (Schneider-Electric)

Ancien produit : Telemecanique LUCA18BL
