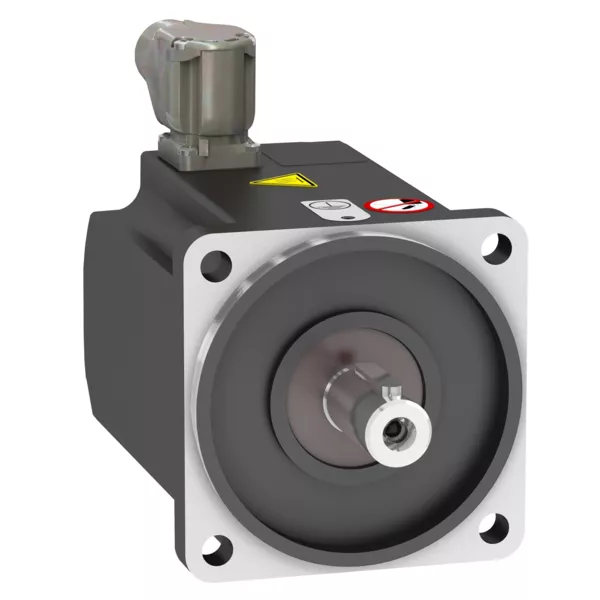

SYNCHRONOUS MOTOR 230VAC 0,75KW IP65 IEC

Description

Caractéristiques principales :

Fonction produit : Moteur synchrone
Nom abrégé de l'appareil : BMP
Vitesse mécanique maximum : 3600 Tr/mn
Puissance de sortie nominale : 750 W avec entraînement ATV32 à 0.75 kW 200 V monophasé750 W avec entraînement ATV320 à 0.75 kW 200 V monophasé
Couple nominal : 2.39 N.m avec entraînement ATV32 à 0.75 kW 200 V monophasé2.39 N.m avec entraînement ATV320 à 0.75 kW 200 V monophasé
Vitesse nominale : 3000 tr/min avec entraînement ATV32 à 0.75 kW 200 V monophasé3000 tr/min avec entraînement ATV320 à 0.75 kW 200 V monophasé
Compatibilité produit : Variateur de vitesse ATV32 à 0.75 kW 200 V monophaséVariateur de vitesse ATV320 à 0.75 kW 200...240 V monophasé
Type d'arbre : Avec clavette
Degré de protection ip : IP65 standardIP67 avec kit IP67
Frein de parking : Sans
Support de montage : Bride conforme à la norme internationale
Raccordement électrique : Connecteur orientable à angle droit

Caractéristiques complémentaires :

Compatibilité de gamme : Altivar 32Altivar Machine ATV320
[us] tension d'alimentation : 230 V
Nombre de phases réseau : Monophasé
Courant maximal irms : 7,2 A avec entraînement ATV32 à 0.75 kW 200 V monophasé7,2 A avec entraînement ATV320 à 0.75 kW 200 V monophasé
Fréquence de fonctionnement nominale : 250 Hz avec entraînement ATV32 à 0.75 kW 200 V monophasé250 Hz avec entraînement ATV320 à 0.75 kW 200 V monophasé
Fréquence de fonctionnement minimale : 25 Hz avec entraînement ATV32 à 0.75 kW 200 V monophasé25 Hz avec entraînement ATV320 à 0.75 kW 200 V monophasé
Fréquence de fonctionnement maximale : 300 Hz avec entraînement ATV32 à 0.75 kW 200 V monophasé300 Hz avec entraînement ATV320 à 0.75 kW 200 V monophasé
Diamètre de l'axe : 19 mm
Longueur de l'axe : 40 mm
Largeur clavette : 6 mm
Taille bride moteur : 100 mm
Constante de couple : 0.884 N.m/A à 40 °C
Nombre de pôles de moteur : 5
Nombre de taille moteur : 1
Inertie du rotor : 3.19 kg.cm²
Résistance du stator : 1.28 Ohm à 40 °C
Inductance du stator : 4.08 mH pour enroulement dans l'axe q à 40 °C3.54 mH pour enroulement dans l'axe d à 40 °C
Force radiale maximale fr : 570 N à 4000 Tr/mn630 N à 3000 Tr/mn720 N à 2000 Tr/mn900 N à 1000 Tr/mn
Force axiale maximale fa : 0,2 x Fr
Type de refroidissement : Convection naturelle
Longueur : 128,6 mm
Diamètre du centrage : 95 mm
Profondeur du diamètre de centrage : 3,5 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 115 mm
Poids : 3.34 kg
