Photo(s) non contractuelle(s)

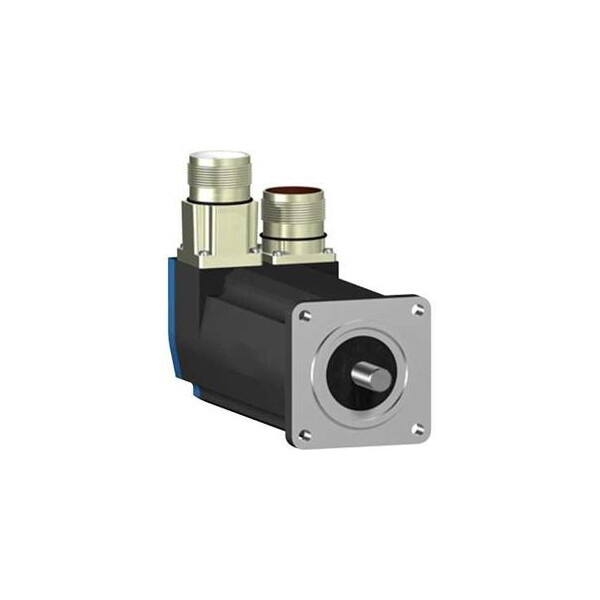

MOTEUR BSH IEC 55MM 1,3 NM CLAVETTE IP40 SINCOS MONO TR. FREIN C. ANGLE
1 124,3417 € HT 1 349,21 € TTC
Dont éco participation : 0,06 €
Non géré en stock - A commander chez notre fournisseur
Jusqu'à 2698 points de fidélité en achetant ce produit
Schneider Electric
SCHVW3A7601R30
RESIST. FREINAGE IP65 10OHM 400W 3M
Non géré en stock
A commander
330,0583 € HT 396,07 € TTC
Schneider Electric
SCHVW3A7602R07
RESIST. FREINAGE IP65 27OHM 100W 0,75M
Non géré en stock
A commander
287,2917 € HT 344,75 € TTC
Schneider Electric
SCHVW3A7602R20
RESIST. FREINAGE IP65 27OHM 100W 2M
Non géré en stock
A commander
290,9917 € HT 349,19 € TTC
Schneider Electric
SCHVW3A7603R07
RESIST. FREINAGE IP65 27OHM 200W 0,75M
Non géré en stock
A commander
225,95 € HT 271,14 € TTC
Schneider Electric
SCHVW3A7608R07
RESISTANCE DE FREINAGEIP65 100O 100W 0,75M CABLE
Non géré en stock
A commander
170,5667 € HT 204,68 € TTC
Schneider Electric
SCHVW3A7608R30
Resistance de freinage ip
Non géré en stock
A commander
230,5417 € HT 276,65 € TTC
Schneider Electric
SCHVW3M3302
LXM I/O MODULE 1
Non géré en stock
A commander
256,2583 € HT 307,51 € TTC
Schneider Electric
SCHVW3M3401
MODULE POUR CODEUR RESOLV EUR
Non géré en stock
A commander
178,0917 € HT 213,71 € TTC
Schneider Electric
SCHVW3M3402
MODULE POUR CODEUR DIGITA L
Non géré en stock
A commander
159,4917 € HT 191,39 € TTC
Schneider Electric
SCHVW3M3403
MODULE POUR CODEUR ANALOG IQUE
Non géré en stock
A commander
154,2083 € HT 185,05 € TTC
Schneider Electric
SCHVW3M3501
MODULE DE SECURITE ESM
Non géré en stock
A commander
416,75 € HT 500,10 € TTC
Schneider Electric
SCHVW3M4701
CORDON CODEUR MAITRE, 1M, SUB-D 15HD MALE
Non géré en stock
A commander
74,6833 € HT 89,62 € TTC
Schneider Electric
SCHVW3M5101R100
CABLE MOTEUR BSH 1,5*2 10M
Non géré en stock
A commander
215,9583 € HT 259,15 € TTC
Schneider Electric
SCHVW3M5101R15
CABLE MOTEUR 1,5MM*2, 1.5M
Non géré en stock
A commander
125,6333 € HT 150,76 € TTC
Schneider Electric
SCHVW3M5101R150
CABLE MOTEUR BSH 1,5*2 15M
Non géré en stock
A commander
255,9083 € HT 307,09 € TTC
Schneider Electric
SCHVW3M5101R200
CABLE MOTEUR BSH 1,5*2 20M
Non géré en stock
A commander
299,90 € HT 359,88 € TTC
Description
Caractéristiques principales :- Type de produit ou de composant : Moteur autopiloté
- Nom abrégé d'appareil : BSH
- Maximum mechanical speed : 9000 Tr/mn
- Couple continu à l'arrêt : 1.3 N.m pour LXM05AD17F1 à 110...120 V monophasé / 1.3 N.m pour LXM05AD17M2 à 200...240 V monophasé / 1.3 N.m pour LXM05BD17F1 à 110...120 V monophasé / 1.3 N.m pour LXM05BD17M2 à 200...240 V monophasé / 1.3 N.m pour LXM05CD17F1 à 110...120 V monophasé / 1.3 N.m pour LXM05CD17M2 à 200...240 V monophasé / 1.3 N.m pour LXM05AD17M3X à 200...240 V triphasé / 1.3 N.m pour LXM05BD17M3X à 200...240 V triphasé / 1.3 N.m pour LXM05CD17M3X à 200...240 V triphasé / 1.2 N.m pour LXM32.D18M2 6 A à 115 V monophasé / 1.2 N.m pour LXM32.U90M2 3 A à 230 V monophasé
- Couple crête à l'arrêt : 3.31 N.m pour LXM05AD17F1 à 110...120 V monophasé / 3.31 N.m pour LXM05AD17M2 à 200...240 V monophasé / 3.31 N.m pour LXM05BD17F1 à 110...120 V monophasé / 3.31 N.m pour LXM05BD17M2 à 200...240 V monophasé / 3.31 N.m pour LXM05CD17F1 à 110...120 V monophasé / 3.31 N.m pour LXM05CD17M2 à 200...240 V monophasé / 3.31 N.m pour LXM05AD17M3X à 200...240 V triphasé / 3.31 N.m pour LXM05BD17M3X à 200...240 V triphasé / 3.31 N.m pour LXM05CD17M3X à 200...240 V triphasé / 3.3 N.m pour LXM32.D18M2 6 A à 115 V monophasé / 3 N.m pour LXM32.U90M2 3 A à 230 V monophasé
- Puissance de sortie nominale : 350 W pour LXM05AD17F1 à 110...120 V monophasé / 350 W pour LXM05AD17M2 à 200...240 V monophasé / 350 W pour LXM05BD17F1 à 110...120 V monophasé / 350 W pour LXM05BD17M2 à 200...240 V monophasé / 350 W pour LXM05CD17F1 à 110...120 V monophasé / 350 W pour LXM05CD17M2 à 200...240 V monophasé / 350 W pour LXM05AD17M3X à 200...240 V triphasé / 350 W pour LXM05BD17M3X à 200...240 V triphasé / 350 W pour LXM05CD17M3X à 200...240 V triphasé / 350 W pour LXM32.D18M2 6 A à 115 V monophasé / 550 W pour LXM32.U90M2 3 A à 230 V monophasé
- Couple nominal : 1.1 N.m pour LXM05AD17F1 à 110...120 V monophasé / 1.1 N.m pour LXM05AD17M2 à 200...240 V monophasé / 1.1 N.m pour LXM05BD17F1 à 110...120 V monophasé / 1.1 N.m pour LXM05BD17M2 à 200...240 V monophasé / 1.1 N.m pour LXM05CD17F1 à 110...120 V monophasé / 1.1 N.m pour LXM05CD17M2 à 200...240 V monophasé / 1.1 N.m pour LXM05AD17M3X à 200...240 V triphasé / 1.1 N.m pour LXM05BD17M3X à 200...240 V triphasé / 1.1 N.m pour LXM05CD17M3X à 200...240 V triphasé / 1.14 N.m pour LXM32.D18M2 6 A à 115 V monophasé / 0.84 N.m pour LXM32.U90M2 3 A à 230 V monophasé
- Vitesse nominale : 3000 tr/mn pour LXM05AD17F1 à 110...120 V monophasé / 3000 tr/mn pour LXM05AD17M2 à 200...240 V monophasé / 3000 tr/mn pour LXM05BD17F1 à 110...120 V monophasé / 3000 tr/mn pour LXM05BD17M2 à 200...240 V monophasé / 3000 tr/mn pour LXM05CD17F1 à 110...120 V monophasé / 3000 tr/mn pour LXM05CD17M2 à 200...240 V monophasé / 3000 tr/mn pour LXM05AD17M3X à 200...240 V triphasé / 3000 tr/mn pour LXM05BD17M3X à 200...240 V triphasé / 3000 tr/mn pour LXM05CD17M3X à 200...240 V triphasé / 3000 tr/mn pour LXM32.D18M2 6 A à 115 V monophasé / 6000 tr/mn pour LXM32.U90M2 3 A à 230 V monophasé
- Compatibilité produit : LXM05AD17F1 à 110...120 V monophasé / LXM05AD17M2 à 200...240 V monophasé / LXM05BD17F1 à 110...120 V monophasé / LXM05BD17M2 à 200...240 V monophasé / LXM05CD17F1 à 110...120 V monophasé / LXM05CD17M2 à 200...240 V monophasé / LXM32.U90M2 à 230 V monophasé / LXM32.D18M2 à 115 V monophasé / LXM05AD17M3X à 200...240 V triphasé / LXM05BD17M3X à 200...240 V triphasé / LXM05CD17M3X à 200...240 V triphasé
- Extrémité d'arbre : À l''aide des touches
- Degré de protection ip : IP50 (standard)
- Résolution du retour vitesse : 131 072 points/tour
- Frein de parking : Avec
- Support de montage : Bride conforme à la norme internationale
- Raccordement électrique : Connecteurs orientables à angle droit
- Compatibilité de gamme : Lexium 05 / Lexium 32
- [us] tension d'alimentation : 480 V
- Nombre de phases réseau : Triphasé
- Courant continu à l'arrêt : 3.1 A
- Alimentation continue : 0.97 W
- Courant maximal irms : 11.9 A pour LXM05AD17F1 / 11.9 A pour LXM05AD17M2 / 11.9 A pour LXM05AD17M3X / 11.9 A pour LXM05BD17F1 / 11.9 A pour LXM05BD17M2 / 11.9 A pour LXM05BD17M3X / 11.9 A pour LXM05CD17F1 / 11.9 A pour LXM05CD17M2 / 11.9 A pour LXM05CD17M3X / 10 A pour LXM32.D18M2 / 9 A pour LXM32.U90M2
- Courant permanent maximum : 11.9 A
- Fréquence de commutation : 8 kHz
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 9 mm
- Longueur de l'axe : 20 mm
- Key width : 12 mm
- Type de rétroaction : Single turn SinCos Hiperface
- Couple statique : 0.8 N.m (frein de parking)
- Taille bride moteur : 55 mm
- Nombre de taille moteur : 3
- Constante de couple : 0.39 N.m/A à 120 °C
- Constante de fem arrière : 22 V/krpm à 120 °C
- Nombre de pôles de moteur : 6
- Inertie du rotor : 0.1553 kg.cm²
- Résistance du stator : 3.1 Ohm à 20 °C
- Inductance du stator : 7.4 mH à 20 °C
- Constante de temps électrique du stator : 2.39 ms à 20 °C
- Force radiale maximale fr : 190 N à 8000 Tr/mn / 200 N à 7000 Tr/mn / 210 N à 6000 Tr/mn / 230 N à 5000 Tr/mn / 240 N à 4000 Tr/mn / 270 N à 3000 Tr/mn / 310 N à 2000 Tr/mn / 390 N à 1000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Puissance d'accrochage des freins : 10 W
- Type de refroidissement : Convection naturelle
- Longueur : 203 mm
- Diamètre de collier de centrage : 40 mm
- Profondeur de collier de centrage : 2 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 63 mm
- Masse du produit : 1.9 kg
Ancien produit : Telemecanique BSH0553T11F2A
Caractéristiques techniques
| Modèle | Rotary current synchronous motor |
| Type de tension | Ac |
| Tension assignée (ue) | 480,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Other |
| Type de construction | Other |
| Nombre de pôles | 6,0 |
| Vitesse de rotation assignée à fréquence assignée | 8000,0 1/min |
| Puissance nominale à fréquence assignée | 0,35 kW |
| Indice de protection (ip) | Ip50 |
| Cycle de sollicitation | Other |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | None |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Air |
| Finition du bout d'arbre | Key |
| Isolation à imprégnation globale | Other |
| Adapté à la régulation de fréquence | Non |
| Palier | Other |
| Classe d’isolation selon iec | Other |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 1,1 kN |
| Calibre/courant nominal assigné (in) | 0,0 A |
| Fréquence assignée | 0,0 Hz |
| Température d'utilisation | 0,0 °C |
| Taille de cadre conformément à iec | 0,0 mm |
| Efficacité à pleine charge | 0,0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0,0 V |
| Puissance de sortie de chauffage anti-condensation | 0,0 W |
