Photo(s) non contractuelle(s)

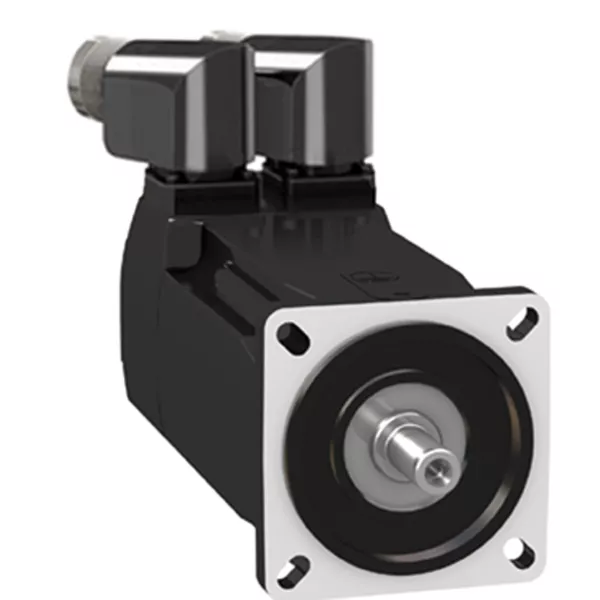

Schneider Electric Moteur 70Mm Iec 2,5Nm Ip54 700W Clav. Enc. Sincos Monot.16 Conn.Ang.
914,0917 € HT 1 096,91 € TTC
Dont éco participation : 0,06 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 2193 points de fidélité en achetant ce produit
Schneider Electric
SCHVW3A7601R30
RESIST. FREINAGE IP65 10OHM 400W 3M
Non géré en stock
A commander
330,0583 € HT 396,07 € TTC
Schneider Electric
SCHVW3A7602R07
RESIST. FREINAGE IP65 27OHM 100W 0,75M
Non géré en stock
A commander
287,2917 € HT 344,75 € TTC
Schneider Electric
SCHVW3A7602R20
RESIST. FREINAGE IP65 27OHM 100W 2M
Non géré en stock
A commander
290,9917 € HT 349,19 € TTC
Schneider Electric
SCHVW3A7603R07
RESIST. FREINAGE IP65 27OHM 200W 0,75M
Non géré en stock
A commander
225,95 € HT 271,14 € TTC
Schneider Electric
SCHVW3A7608R07
RESISTANCE DE FREINAGEIP65 100O 100W 0,75M CABLE
Non géré en stock
A commander
170,5667 € HT 204,68 € TTC
Schneider Electric
SCHVW3A7608R30
Resistance de freinage ip
Non géré en stock
A commander
230,5417 € HT 276,65 € TTC
Schneider Electric
SCHVW3M3302
LXM I/O MODULE 1
Non géré en stock
A commander
256,2583 € HT 307,51 € TTC
Schneider Electric
SCHVW3M3401
MODULE POUR CODEUR RESOLV EUR
Non géré en stock
A commander
178,0917 € HT 213,71 € TTC
Schneider Electric
SCHVW3M3402
MODULE POUR CODEUR DIGITA L
Non géré en stock
A commander
159,4917 € HT 191,39 € TTC
Schneider Electric
SCHVW3M3403
MODULE POUR CODEUR ANALOG IQUE
Non géré en stock
A commander
154,2083 € HT 185,05 € TTC
Schneider Electric
SCHVW3M3501
MODULE DE SECURITE ESM
Non géré en stock
A commander
416,75 € HT 500,10 € TTC
Schneider Electric
SCHVW3M4701
CORDON CODEUR MAITRE, 1M, SUB-D 15HD MALE
Non géré en stock
A commander
74,6833 € HT 89,62 € TTC
Schneider Electric
SCHVW3M5101R100
CABLE MOTEUR BSH 1,5*2 10M
Non géré en stock
A commander
215,9583 € HT 259,15 € TTC
Schneider Electric
SCHVW3M5101R15
CABLE MOTEUR 1,5MM*2, 1.5M
Non géré en stock
A commander
125,6333 € HT 150,76 € TTC
Schneider Electric
SCHVW3M5101R150
CABLE MOTEUR BSH 1,5*2 15M
Non géré en stock
A commander
255,9083 € HT 307,09 € TTC
Schneider Electric
SCHVW3M5101R200
CABLE MOTEUR BSH 1,5*2 20M
Non géré en stock
A commander
299,90 € HT 359,88 € TTC
Description
Caractéristiques principales :- Type de produit ou de composant : Moteur autopiloté
- Nom abrégé d'appareil : BMH
- Maximum mechanical speed : 8000 Tr/mn
- Couple continu à l'arrêt : 2.5 N.m pour LXM32.D30M2 10 A à 115 V monophasé / 2.5 N.m pour LXM32.D18M2 6 A à 230 V monophasé
- Couple crête à l'arrêt : 6.4 N.m pour LXM32.D30M2 10 A à 115 V monophasé / 7.4 N.m pour LXM32.D18M2 6 A à 230 V monophasé
- Puissance de sortie nominale : 600 W pour LXM32.D30M2 10 A à 115 V monophasé / 900 W pour LXM32.D18M2 6 A à 230 V monophasé
- Couple nominal : 2.3 N.m pour LXM32.D30M2 10 A à 115 V monophasé / 2.1 N.m pour LXM32.D18M2 6 A à 230 V monophasé
- Vitesse nominale : 4000 tr/mn pour LXM32.D18M2 6 A à 230 V monophasé / 2500 tr/mn pour LXM32.D30M2 10 A à 115 V monophasé
- Compatibilité produit : LXM32.D30M2 à 115 V monophasé / LXM32.D18M2 à 230 V monophasé
- Extrémité d'arbre : À l''aide des touches
- Degré de protection ip : IP54 (standard)
- Résolution du retour vitesse : 32768 points/tour
- Frein de parking : Sans
- Support de montage : Bride conforme à la norme internationale
- Raccordement électrique : Connecteurs orientables à angle droit
- Compatibilité de gamme : Lexium 32
- [us] tension d'alimentation : 240 V
- Nombre de phases réseau : Triphasé
- Courant continu à l'arrêt : 5.38 A
- Alimentation continue : 1.51 W
- Courant maximal irms : 15 A pour LXM32.D30M2 / 17.5 A pour LXM32.D18M2
- Courant permanent maximum : 17.71 A
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 11 mm
- Longueur de l'axe : 23 mm
- Key width : 18 mm
- Type de rétroaction : Single turn SinCos Hiperface
- Taille bride moteur : 70 mm
- Nombre de taille moteur : 2
- Constante de couple : 0.46 N.m/A à 120 °C
- Constante de fem arrière : 29.6 V/krpm à 120 °C
- Nombre de pôles de moteur : 10
- Inertie du rotor : 1.13 kg.cm²
- Résistance du stator : 1.15 Ohm à 20 °C
- Inductance du stator : 3.6 mH à 20 °C
- Constante de temps électrique du stator : 3.1 ms à 20 °C
- Force radiale maximale fr : 390 N à 6000 Tr/mn / 410 N à 5000 Tr/mn / 450 N à 4000 Tr/mn / 490 N à 3000 Tr/mn / 560 N à 2000 Tr/mn / 710 N à 1000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Type de refroidissement : Convection naturelle
- Longueur : 154 mm
- Diamètre de collier de centrage : 60 mm
- Profondeur de collier de centrage : 2.5 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 82 mm
- Masse du produit : 2.3 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac/dc |
| Calibre/courant nominal assigné (in) | 10,0 A |
| Tension assignée (ue) | 240,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 10,0 |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 20,0 °C |
| Vitesse de rotation assignée à fréquence assignée | 8000,0 1/min |
| Puissance nominale à fréquence assignée | 0,6 kW |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Taille de cadre conformément à iec | 0 mm |
| Efficacité à pleine charge | 0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0 V |
| Puissance de sortie de chauffage anti-condensation | 0 W |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 2,3 kN |
| Matériau du boîtier/corps | Autre |
