Photo(s) non contractuelle(s)

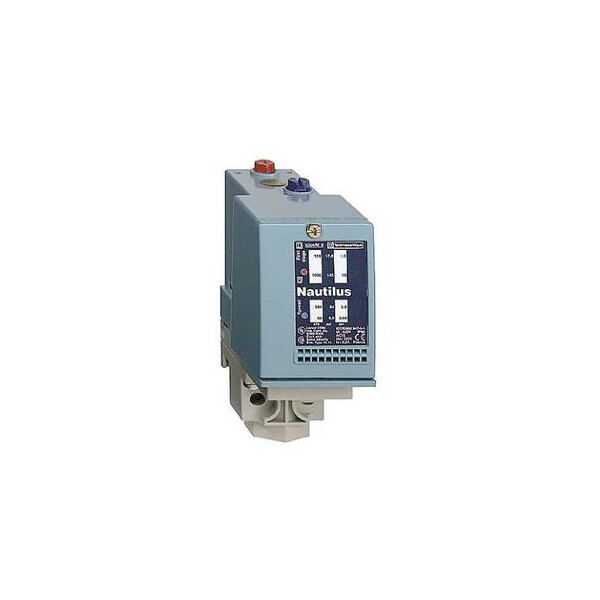

pressostat XMLD 10 bar 2 étages écart fixe 2OF
492,1583 € HT 590,59 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 62 à 67 jours (délai estimé)
Jusqu'à 1181 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XM
- Type de produit ou de composant : Détecteur de pression électromécanique
- Type de pressostat : Détecteur de pression électromécanique
- Nom abrégé d'appareil : XMLD
- Taille de capteur de pression : 10 bar
- Fluide contrôlé : Air (0...160 °C) / Eau douce (0...160 °C) / Huile hydraulique (0...160 °C)
- Type de raccordement hydraulique : G 1/4 (femelle) conformément à ISO 228
- Raccordement électrique : Borniers à vis-étrier 1 x 0,2...2 x 2,5 mm²
- Nombre d'entrée de câble : 1 tapped entry (PG13,5) pourcable gland , diamètre extérieur du câble: 9...13 mm
- Description des contacts : 2 ''OF'' à action brusque, contacts en argent / 2 ''OF'' échelonné, contacts en argent
- Application spécifique du produit : Double phase
- Type d'opération de détecteur de pression : Détection de 2 seuils uniques
- Type de circuit : Télécommande
- Type d'écart : Différentiel fixe
- Affichage local : Sans
- Pression accidentelle maximum permise : 22.5 bar
- Pression de rupture : 45 bar
- Actionneur pression : Membrane
- Matière en contact avec le fluide : Laiton / FPM, FKM
- Matière du coffret : Alliage de zinc
- In courant assigné d'emploi : 0,125, B300, AC-15 (Ue = 120 V) conformément à EN/IEC 60947-5-1 / 1.5 A, B300, AC-15 (Ue = 240 V) conformément à EN/IEC 60947-5-1 / 0.1 A, R300, DC-13 (Ue = 250 V) conformément à EN/IEC 60947-5-1
- Décalage des 2 étages : 0.68...5.8 bar
- Écart naturel bas de plage : 0.45 bar
- Écart naturel haut de plage : 0.6 bar
- Surpression admissible par cycle : 12.5 bar
- Type de bornier : 8 bornes
- Vitesse de commande : 0...120 cyc/mn à > 0...70 °C
- Précision de répétition : < 2 %
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- Résistance entre bornes : < 25 mOhm conformément à IEC 255-7 catégorie 3 / < 25 mOhm conformément à NF C 93-050 methode A
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Durée de vie mécanique : 5000000 cycle
- Réglage : Externe
- Hauteur : 113 mm
- Profondeur : 85 mm
- Largeur : 46 mm
- Masse du produit : 0.705 kg
Ancien produit : Telemecanique XMLD010B1S11
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0.0 |
| Nombre de contacts auxiliaires à ouverture | 0.0 |
| Avec contacteur/disjoncteur manuel | False |
| Antidéflagration | False |
| Tension de fonctionnement nominale ue à ca 60 hz | 120.0 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 240.0 V |
| Tension de fonctionnement nominale ue en cc | 250.0 V |
| Tension de fonctionnement nominale ue en cc | 250.0 V |
| Pression d'éclatement | 45.0 bar |
| Profondeur | 85.0 mm |
| Avec affichage | False |
| Nombre de contacts à fermeture en tant que contacts principaux | 0.0 |
| Finition électronique | False |
| Adapté en tant que régulateur à 2 points | True |
| Adapté en tant que limiteur | True |
| Adapté en tant que gardien | True |
| Tension de fonctionnement nominale ue à ca 50 hz | 120 V |
| Tension de fonctionnement nominale ue à ca 50 hz | 240 V |
| Pression d'essai max. | 22.5 bar |
| Avec manœuvre manuelle | False |
| Différentiel de pression | 0.6 bar |
| Degré de protection (nema) | Autre |
| Nombre de contacts ouverture en tant que contacts principaux | 0.0 |
| Largeur | 46.0 mm |
| Nombre de contacts auxiliaires à deux directions | 2.0 |
| Finition du raccordement électrique | Raccordement à vis |
| Indice de protection (ip) | Ip66 |
| Dimension du filetage | Autre |
| Température du milieu | 0.0 °C |
| Température du milieu | 160.0 °C |
| Hauteur | 113.0 mm |
