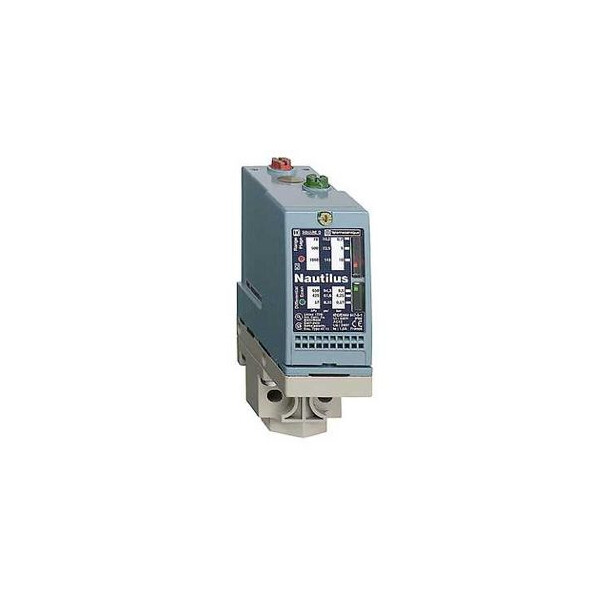

PRESSOSTAT E.R.20B
209,0167 € HT 250,82 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 9 à 14 jours (délai estimé)
Jusqu'à 501 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XM
- Type de produit ou de composant : Détecteur de pression électromécanique
- Type de pressostat : Détecteur de pression électromécanique
- Nom abrégé d'appareil : XMLB
- Taille de capteur de pression : 20 bar
- Fluide contrôlé : Air (0...70 °C) / Eau douce (0...70 °C) / Huile hydraulique (0...70 °C)
- Type de raccordement hydraulique : G 1/4 (femelle) conformément à ISO 228
- Raccordement électrique : Borniers à vis-étrier 1 x 0,2...2 x 2,5 mm²
- Nombre d'entrée de câble : 1 tapped entry (M20 x1,5) pourcable gland , diamètre extérieur du câble: 7...13 mm
- Description des contacts : 1 F/O
- Application spécifique du produit : -
- Type d'opération de détecteur de pression : Régulation entre 2 seuils
- Type de circuit : Télécommande
- Type d'écart : Différentiel réglable
- Affichage local : Avec
- Plage réglage d'un paramètre supérieur : 1.3...20 bar
- Plage réglage d'un paramètre inférieur : 0.3...18.4 bar
- Écart maxi réalisable en haut de plage : 11 bar
- Pression accidentelle maximum permise : 45 bar
- Pression de rupture : 90 bar
- Actionneur pression : Membrane
- Matière en contact avec le fluide : Laiton / Nitrile / Alliage de zinc
- Matière du coffret : Alliage de zinc
- In courant assigné d'emploi : 0,125, B300, AC-15 (Ue = 120 V) conformément à EN/IEC 60947-5-1 / 1.5 A, B300, AC-15 (Ue = 240 V) conformément à EN/IEC 60947-5-1 / 0.1 A, R300, DC-13 (Ue = 250 V) conformément à EN/IEC 60947-5-1
- Minimum différentiel possible à faible réglage : 1 bar (+/- 0,25 bar)
- Minimum différentiel possible à fort réglage : 1.6 bar (+/- 0,25 bar)
- Surpression admissible par cycle : 25 bar
- Type de bornier : 4 bornes
- Vitesse de commande : <= 120 cyc/mn à > 0 °C
- Précision de répétition : < 2 %
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- Manoeuvre des contacts auxiliaires : À action brusque
- Matériau des contacts : Contacts en argent
- Résistance entre bornes : < 25 mOhm conformément à IEC 255-7 catégorie 3 / < 25 mOhm conformément à NF C 93-050 methode A
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Durée de vie mécanique : 5000000 cycle
- Réglage : Externe
- Hauteur : 113 mm
- Profondeur : 75 mm
- Largeur : 35 mm
- Masse du produit : 0.705 kg
Ancien produit : Telemecanique XMLB020A2S12
Caractéristiques techniques
| Avec manœuvre manuelle | False |
| Différentiel de pression | 9.4 bar |
| Avec affichage | False |
| Largeur | 35.0 mm |
| Finition électronique | False |
| Profondeur | 75.0 mm |
| Pression d'éclatement | 90.0 bar |
| Nombre de contacts auxiliaires à deux directions | 1.0 |
| Antidéflagration | False |
| Tension de fonctionnement nominale ue à ca 50 hz | 120 V |
| Tension de fonctionnement nominale ue à ca 50 hz | 240 V |
| Nombre de contacts ouverture en tant que contacts principaux | 0.0 |
| Nombre de contacts auxiliaires à fermeture | 0.0 |
| Réglage final | 300.0 hPa |
| Réglage final | 18400.0 hPa |
| Tension de fonctionnement nominale ue à ca 60 hz | 120.0 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 240.0 V |
| Adapté en tant que régulateur à 2 points | True |
| Nombre de contacts auxiliaires à ouverture | 0.0 |
| Avec contacteur/disjoncteur manuel | False |
| Adapté en tant que limiteur | True |
| Réglage initial | 1300.0 hPa |
| Réglage initial | 20000.0 hPa |
| Adapté en tant que gardien | True |
| Tension de fonctionnement nominale ue en cc | 250.0 V |
| Tension de fonctionnement nominale ue en cc | 250.0 V |
| Pression d'essai max. | 45.0 bar |
| Degré de protection (nema) | Autre |
| Pression d'enclenchement | 1.3 bar |
| Pression d'enclenchement | 20.0 bar |
| Finition du raccordement électrique | Raccordement à vis |
| Indice de protection (ip) | Ip66 |
| Dimension du filetage | Autre |
| Pression de commutation | 0.3 bar |
| Pression de commutation | 18.4 bar |
| Hauteur | 113.0 mm |
| Nombre de contacts à fermeture en tant que contacts principaux | 0.0 |
| Température du milieu | 0.0 °C |
| Température du milieu | 70.0 °C |
| Pression de travail max. | 20000.0 bar |
