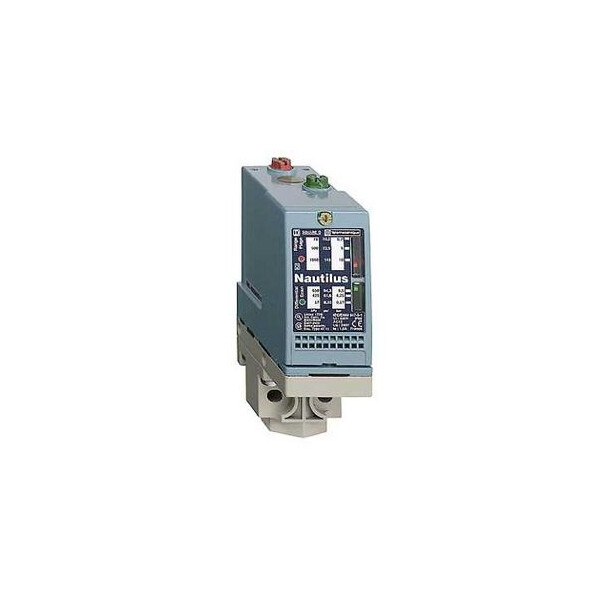

PRESSOSTAT E.R.10B

Description

• Gamme de produits : OsiSense XM
• Type de produit ou de composant : Détecteur de pression électromécanique
• Type de pressostat : Détecteur de pression électromécanique
• Nom abrégé d'appareil : XMLB
• Taille de capteur de pression : 10 bar
• Fluide contrôlé : Air (0...70 °C) / Eau douce (0...70 °C) / Huile hydraulique (0...70 °C)
• Type de raccordement hydraulique : G 1/4 (femelle) conformément à ISO 228
• Raccordement électrique : Borniers à vis-étrier 1 x 0,2...2 x 2,5 mm²
• Nombre d'entrée de câble : 1 tapped entry (M20 x1,5) pourcable gland , diamètre extérieur du câble: 7...13 mm
• Description des contacts : 1 F/O
• Application spécifique du produit : -
• Type d'opération de détecteur de pression : Régulation entre 2 seuils
• Type de circuit : Télécommande
• Type d'écart : Différentiel réglable
• Affichage local : Avec
• Plage réglage d'un paramètre supérieur : 0.7...10 bar
• Plage réglage d'un paramètre inférieur : 0.13...9.15 bar
• Écart maxi réalisable en haut de plage : 7.5 bar
• Pression accidentelle maximum permise : 22.5 bar
• Pression de rupture : 45 bar
• Actionneur pression : Membrane
• Matière en contact avec le fluide : FPM, FKM / Alliage de zinc
• Matière du coffret : Alliage de zinc
• In courant assigné d'emploi : 0,125, B300, AC-15 (Ue = 120 V) conformément à EN/IEC 60947-5-1 / 1.5 A, B300, AC-15 (Ue = 240 V) conformément à EN/IEC 60947-5-1 / 0.1 A, R300, DC-13 (Ue = 250 V) conformément à EN/IEC 60947-5-1

• Minimum différentiel possible à faible réglage : 0.57 bar (+/- 0,05 bar)
• Minimum différentiel possible à fort réglage : 0.85 bar (- 0,1 bar, + 0,15 bar)
• Surpression admissible par cycle : 12.5 bar
• Type de bornier : 4 bornes
• Vitesse de commande : <= 120 cyc/mn à > 0 °C
• Précision de répétition : < 2 %
• [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
• Manoeuvre des contacts auxiliaires : À action brusque
• Matériau des contacts : Contacts en argent
• Résistance entre bornes : < 25 mOhm conformément à IEC 255-7 catégorie 3 / < 25 mOhm conformément à NF C 93-050 methode A
• Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
• Durée de vie mécanique : 5000000 cycle
• Réglage : Externe
• Hauteur : 113 mm
• Profondeur : 75 mm
• Largeur : 35 mm
• Masse du produit : 0.705 kg
