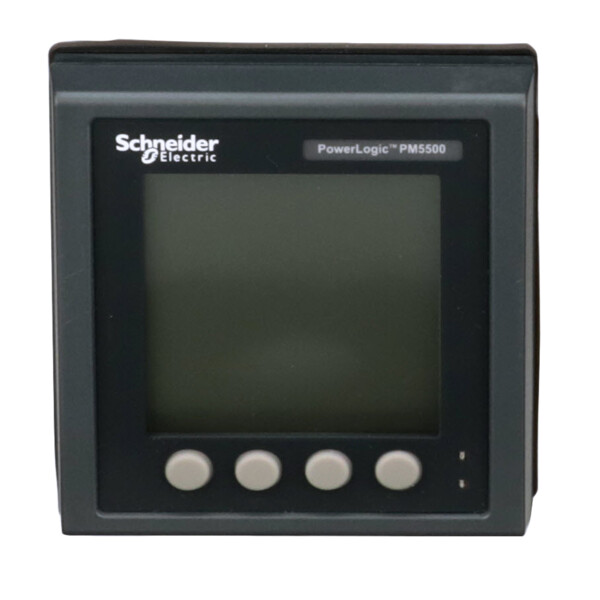

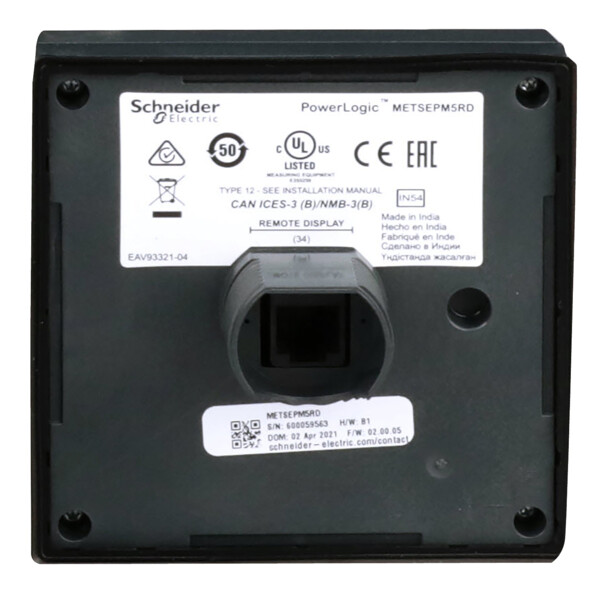

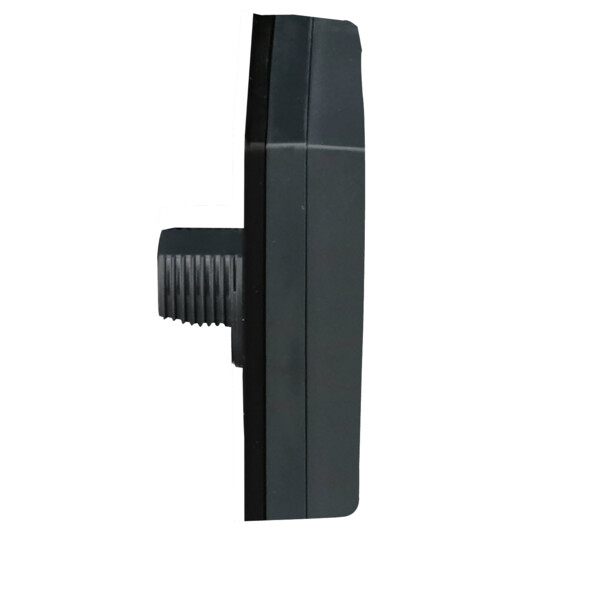

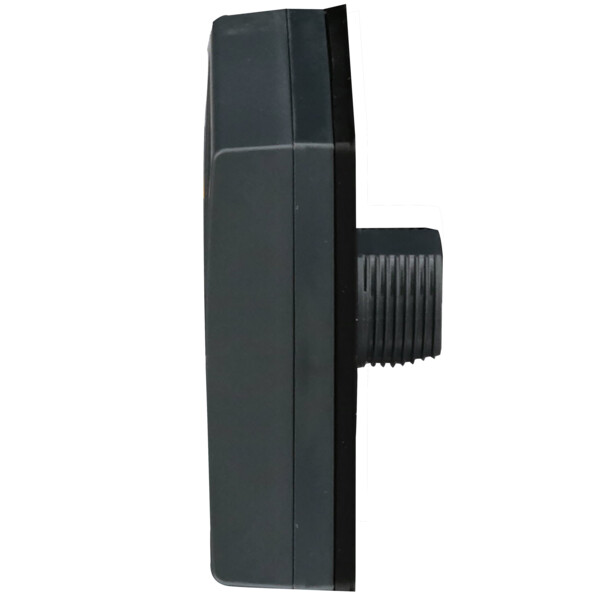

Powerlogic - Compteur 63h8t Cl0.2 Pour Centrale De Mesure Pm5563

Marque Schneider Electric

Référence METSEPM5563RD

EAN 3606480761416

Commande min. 1

Prix sur consultation

Livraison gratuite dès 180 € d'achat

Voir la description Découvrir les caractéristiques Découvrir les documents et notices

Découvrir tous les produits associés

Découvrir tous les produits similaires

Description

Désignation :
  • Powerlogic - Compteur 63h8t Cl0.2 Pour Centrale De Mesure Pm5563
Caractéristiques principales :
  • Gamme : PowerLogic
  • Nom du produit : PowerLogic PM5000
  • Nom abrégé de l'appareil : PM5563
  • Fonction produit : Centrale de mesure
Caractéristiques complémentaires :
  • Analyse de la qualité de l'alimentation : Jusqu'à 63ème harmonique
  • Fonction de l?appareil : Comptage WAGES, Surveillance de puissance, Passerelles, Multi-tarif
  • Type de mesure : Tension, Courant, Fréquence, Facteur de puissance, Énergie, Puissance active et réactive
  • [us] tension d'alimentation : 125...250 V DC, 100...480 V AC (45...65 Hz)
  • Fréquence du réseau : 50 Hz, 60 Hz
  • [in] courant nominal : 1 A, 5 A
  • Description des pôles : 1P + N, 3P, 3P + N
  • Puissance consommée en va : 10 VAà 480 V
  • Type d'affichage : Écran LCD à distance
  • Résolution de l'affichage : 128 x 128 pixels
  • Cadence d'échantillonnage : 128 échantillons/cycle
  • Courant de mesure : 5 mA...10 A
  • Type d'entrée analogique : Courant (impédance 0.3 mOhm), Tension (impédance 5 MOhm)
  • Tension de mesure : 20...400 V AC 45...65 Hz entrephase et neutre, 20...690 V AC 45...65 Hz entre phases
  • Gamme de fréquence de mesure : 45...65 Hz
  • Nombre d'entrées : 4 numérique
  • Précision de mesure : +/- 0.5 % puissance apparente, +/- 0.05 % fréquence, +/- 0.2 % énergie active, +/- 1 % énergie réactive, +/- 0.2 % puissance active, +/- 0.1 % tension, +/- 0.05 % facteur de puissance, +/- 0.15 °C courant
  • Classe de précision : Classe 0.2S (énergie active selon IEC 62053-22)
  • Nombre de sorties : 2 numérique
  • Informations affichées : Tarif 8
  • Protocole de communication : Modbus RTU et ASCII 2 fils, : 9,6, 19,2 et 38,4 kbauds, even/odd ou none, isolation: 2500 V, JBUS, Modbus TCP/IP : 10/100 Mbit/s, isolation: 2500 V, Ethernet Modbus TCP/IP daisy chain
  • Prise en charge de port de communication : RS485, Ethernet
  • Passerelle de communication : Série Ethernet
  • Enregistrement de données : Rapports de données, Rapports des événements, Nombre min./maxi de valeurs instantanées, Horodatage, Journaux d'alarme, Journaux de maintenance
  • Capacité mémoire : 1.1 MB
  • Services web : Notification d'alarme par e-mail, Diagnostic via pages web prédéfinies, Serveur web, Réelle vision chronologique de données
  • Service ethernet : Client SNTP, SNMP-Traps
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN
  • Normes : IEC 60529, IEC 61557-12, IEC 62053-22, EN 50470-1, EN 50470-3, UL 61010-1, IEC 62053-24
  • Certifications du produit : CE conformément à IEC 61010-1, CULus conformément à UL 61010-1
  • Largeur : 96 mm
  • Profondeur : 72 mm
  • Hauteur : 96 mm
  • Poids : 450 g

Les avis clients

Écrire un commentaire

Caractéristiques techniques

Mode de pose Rail din
Largeur 112,0 mm
Modèle Transformateur de mesure
Hauteur 101,2 mm
Profondeur 89,0 mm
Mémoire de valeur mesurée Oui
Écran Sans
Courant maximal (imax) 20,0 A
Mesure d'harmoniques Oui
Facteur de puissance cos phi Oui
Puissance apparente Oui
Angle de phase (cos phi) Oui
Nombre d’entrées numériques 2,0
Nombre de sorties numériques 4,0
Nombre d’entrées analogiques 0,0
Nombre de sorties analogiques 0,0
Type de tension d’alimentation Ac/dc
Protocole pris en charge pour profibus Non
Supporte protocole modbus Oui
Protocole pris en charge pour autres systèmes de bus Oui
Classe de protection (ip), face avant Autre
Raccordements ethernet 0,0
Ampèremètre Oui
Varmètre Oui
Compte-tours Non
Fréquencemètre Oui
Compteur d'impulsions Non
Voltmètre Oui
Appareil de mesure de la puissance effective Oui
Avec interface de communication rs-485 Oui
Section de raccordement cable rigide 0,82 3,31 mm²
Protocole pris en charge pour profinet io Non
Tension d'alimentation ca 50 hz 100,0 480,0 V
Tension d'alimentation ca 60 hz 100,0 480,0 V
Tension d'alimentation cc 125,0 250,0 V
Adapté à une prise rj Non
Étalonné Non
Sortie d'impulsion Optique
Type de pôle Trois conducteurs/quatre conducteurs
Type de mesure de la courbe de charge Oui
Courant nominal (in) 5,0 A
Plage de mesure de la fréquence 45,0 65,0 Hz
