Accueil - Catalogues complets - Schneider electric - Schneider Electric Tableau électrique , disjoncteur, GTL, ... - Tableau divisionnaire - Disjoncteurs inférieurs à 125a - Disjoncteurs supérieurs à 63a, ng125 - Ng125 l - SCH18811

Schneider Electric
Schneider Electric Ng125L 4P 16A C 4P 16A C 380/415V 50000A - Schneider Electric - 18811

Photo(s) non contractuelle(s)

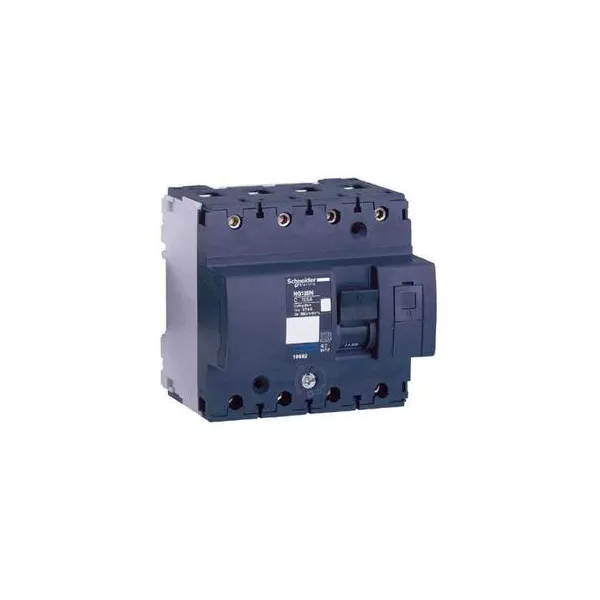

Schneider Electric Ng125L 4P 16A C 4P 16A C 380/415V 50000A

Marque Schneider Electric

Référence 18811

EAN 3303430188117

Commande min. 1

Non disponible - Produit abandonné

Livraison gratuite dès 180 € d'achat

Voir la description Découvrir les caractéristiques Découvrir les documents et notices

Découvrir tous les produits associés

Schneider Electric Vigi Ng125 4P 63A 30Ma - Schneider Electric - 19017

Schneider Electric

SCH19017

Schneider Electric Vigi Ng125 4P 63A 30Ma

Non géré en stock
A commander

672,0833 € HT 806,50 € TTC

Schneider Electric Vigi Ng125 4P 63A 0,3A - Schneider Electric - 19018

Schneider Electric

SCH19018

Schneider Electric Vigi Ng125 4P 63A 0,3A

Non géré en stock
A commander

459,1833 € HT 551,02 € TTC

Description

Désignation :

NG125L 4p 16A C 4p 16A C 380/415V 50000A

Caractéristiques :

Application du disjoncteur : Distribution
Gamme de produits : NG125
Type de produit ou de composant : Disjoncteur
Nom abrégé d'appareil : NG125L
Description des pôles : 4P
Nombre de pôles protégés : 4
Position du pôle neutre : Gauche
In courant assigné d'emploi : 16 A à 40 °C
Type de réseau : CA,CC
Technologie de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Pouvoir de coupure : 100 kA Icu conformément à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz,50 kA Icu conformément à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz,15 kA Icu conformément à EN/IEC 60947-2 - 500 V CA 50/60 Hz,40 kA Icu conformément à EN/IEC 60947-2 - 440 V CA 50/60 Hz,36 kA Icu conformément à EN/IEC 60947-2 - <= 500 V CC
Catégorie d'emploi : A conformément à IEC 60947-2
Aptitude au sectionnement : Oui conformément à IEC 60947-2

Référence : SCH18811 (Schneider-Electric)

Ancien produit : Merlin Gerin 18811

Les avis clients

Écrire un commentaire

Caractéristiques techniques

Type de tension Ac/dc
Profondeur d'encastrement 47,0 mm
Calibre/courant nominal assigné (in) 16,0 A
Tension assignée (ue) 415,0 V
Fréquence 60,0 MHz
Fréquence 50 MHz
Caractéristique de déclenchement (type/courbe) C
Tension d'isolement assignée (ui) 690,0 V
Catégorie de surtension 4,0
Degré de pollution 3,0
Largeur en nombre de modules 6,0
Antidéflagration Non
Indice de protection (ip) Ip20
Nombre de pôles protégés 4,0
Pôle neutre sectionné simultanément Oui
Section de raccordement cable rigide 50,0 mm²
Section de raccordement cable rigide 50 mm²
Section de raccordement cable souple 35,0 mm²
Section de raccordement cable souple 35 mm²
Température ambiante en fonctionnement 70,0 °C
Température ambiante en fonctionnement 70 °C
Montage encastré Non
Produits auxiliaires associables Oui
Nombre de pôles (total) 4,0
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) 100,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) 50,0 kA
Tension assignée de tenue aux chocs (uimp) 8,0 kV
