Photo(s) non contractuelle(s)

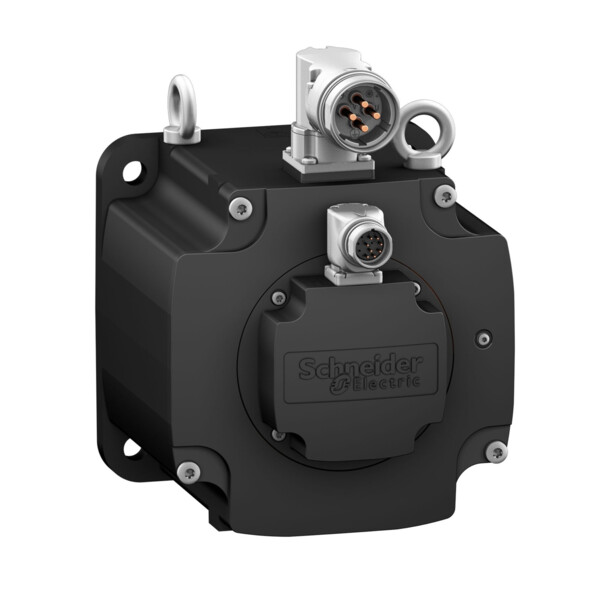

MOTEUR 190MM IEC 65NM IP6 5 7.8KW LISSE E
6 023,1167 € HT 7 227,74 € TTC
Dont éco participation : 1,08 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 12000 points de fidélité en achetant ce produit
Schneider Electric
SCHVW3A7601R30
RESIST. FREINAGE IP65 10OHM 400W 3M
Non géré en stock
A commander
330,0583 € HT 396,07 € TTC
Schneider Electric
SCHVW3A7602R07
RESIST. FREINAGE IP65 27OHM 100W 0,75M
Non géré en stock
A commander
287,2917 € HT 344,75 € TTC
Schneider Electric
SCHVW3A7602R20
RESIST. FREINAGE IP65 27OHM 100W 2M
Non géré en stock
A commander
290,9917 € HT 349,19 € TTC
Schneider Electric
SCHVW3A7603R07
RESIST. FREINAGE IP65 27OHM 200W 0,75M
Non géré en stock
A commander
225,95 € HT 271,14 € TTC
Schneider Electric
SCHVW3A7603R30
RESIST. FREINAGE IP65 27OHM 200W 3M
Non géré en stock
A commander
246,4333 € HT 295,72 € TTC
Schneider Electric
SCHVW3A7604R07
RESIST. FREINAGE IP65 27OHM 400W 0,75M
Non géré en stock
A commander
295,6083 € HT 354,73 € TTC
Schneider Electric
SCHVW3A7608R07
RESISTANCE DE FREINAGEIP65 100O 100W 0,75M CABLE
Non géré en stock
A commander
170,5667 € HT 204,68 € TTC
Schneider Electric
SCHVW3A7608R30
Resistance de freinage ip
Non géré en stock
A commander
230,5417 € HT 276,65 € TTC
Schneider Electric
SCHVW3M3302
LXM I/O MODULE 1
Non géré en stock
A commander
256,2583 € HT 307,51 € TTC
Schneider Electric
SCHVW3M3401
MODULE POUR CODEUR RESOLV EUR
Non géré en stock
A commander
178,0917 € HT 213,71 € TTC
Schneider Electric
SCHVW3M3402
MODULE POUR CODEUR DIGITA L
Non géré en stock
A commander
159,4917 € HT 191,39 € TTC
Schneider Electric
SCHVW3M3403
MODULE POUR CODEUR ANALOG IQUE
Non géré en stock
A commander
154,2083 € HT 185,05 € TTC
Schneider Electric
SCHVW3M3501
MODULE DE SECURITE ESM
Non géré en stock
A commander
416,75 € HT 500,10 € TTC
Schneider Electric
SCHVW3M4701
CORDON CODEUR MAITRE, 1M, SUB-D 15HD MALE
Non géré en stock
A commander
74,6833 € HT 89,62 € TTC
Schneider Electric
SCHVW3M5104R50
Cable Moteur 4x10 Mm2, 5m , Conn. M40
Non géré en stock
A commander
652,5417 € HT 783,05 € TTC
Schneider Electric
SCHVW3M5105R100
CABLE MOTEUR 4X6 MM2, 10M , CONN. M40
Non géré en stock
A commander
1 112,3333 € HT 1 334,80 € TTC
Description
Caractéristiques principales :- Type de produit ou de composant : Moteur autopiloté
- Nom abrégé d'appareil : BMH
- Maximum mechanical speed : 3500 Tr/mn
- Couple continu à l'arrêt : 65 N.m pour LXM32.D72N4 24 A à 400 V triphasé / 65 N.m pour LXM32.D72N4 24 A à 480 V triphasé
- Couple crête à l'arrêt : 122.8 N.m pour LXM32.D72N4 24 A à 400 V triphasé / 122.8 N.m pour LXM32.D72N4 24 A à 480 V triphasé
- Puissance de sortie nominale : 7750 W pour LXM32.D72N4 24 A à 400 V triphasé / 7750 W pour LXM32.D72N4 24 A à 480 V triphasé
- Couple nominal : 36 N.m pour LXM32.D72N4 24 A à 480 V triphasé / 36 N.m pour LXM32.D72N4 24 A à 400 V triphasé
- Vitesse nominale : 1500 tr/mn pour LXM32.D72N4 24 A à 400 V triphasé / 1500 tr/mn pour LXM32.D72N4 24 A à 480 V triphasé
- Compatibilité produit : LXM32.D72N4 à 400...480 V triphasé
- Extrémité d'arbre : Inexploité
- Degré de protection ip : IP65 (standard) / IP67 (avec kit IP67)
- Résolution du retour vitesse : 131 072 points/tour
- Frein de parking : Avec
- Support de montage : Bride conforme à la norme internationale
- Raccordement électrique : Connecteurs orientables à angle droit
- Compatibilité de gamme : Lexium 32
- [us] tension d'alimentation : 480 V
- Nombre de phases réseau : Triphasé
- Courant continu à l'arrêt : 36.1 A
- Alimentation continue : 7.95 W
- Courant maximal irms : 72 A pour LXM32.D72N4
- Courant permanent maximum : 124.5 A
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 38 mm
- Longueur de l'axe : 80 mm
- Type de rétroaction : Single turn SinCos Hiperface
- Couple statique : 80 N.m (frein de parking)
- Taille bride moteur : 190 mm
- Nombre de taille moteur : 3
- Constante de couple : 1.8 N.m/A à 120 °C
- Constante de fem arrière : 129.2 V/krpm à 120 °C
- Nombre de pôles de moteur : 10
- Inertie du rotor : 208.8 kg.cm²
- Résistance du stator : 0.13 Ohm à 20 °C
- Inductance du stator : 3.62 mH à 20 °C
- Constante de temps électrique du stator : 27.8 ms à 20 °C
- Force radiale maximale fr : 4500 N à 1000 Tr/mn
- Force axiale maximale fa : 0,2 x Fr
- Puissance d'accrochage des freins : 40 W
- Type de refroidissement : Convection naturelle
- Longueur : 370 mm
- Diamètre de collier de centrage : 180 mm
- Profondeur de collier de centrage : 4 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 215 mm
- Masse du produit : 44.5 kg
Caractéristiques techniques
| Modèle | Moteur synchrone triphasé |
| Type de tension | Ac/dc |
| Calibre/courant nominal assigné (in) | 24,0 A |
| Tension assignée (ue) | 480,0 V |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Nombre de pôles | 10,0 |
| Vitesse de rotation assignée à fréquence assignée | 3500,0 1/min |
| Puissance nominale à fréquence assignée | 7,75 kW |
| Indice de protection (ip) | Ip65 |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 36,0 kN |
| Fréquence assignée | 60,0 Hz |
| Température d'utilisation | 0,0 °C |
| Taille de cadre conformément à iec | 0 mm |
| Efficacité à pleine charge | 0 % |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Tension de chauffage anti-condensation | 0 V |
| Puissance de sortie de chauffage anti-condensation | 0 W |
| Matériau du boîtier/corps | Autre |
