Photo(s) non contractuelle(s)

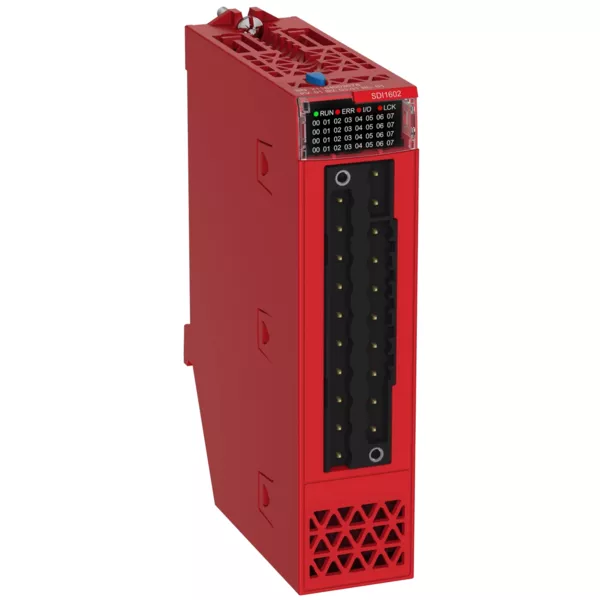

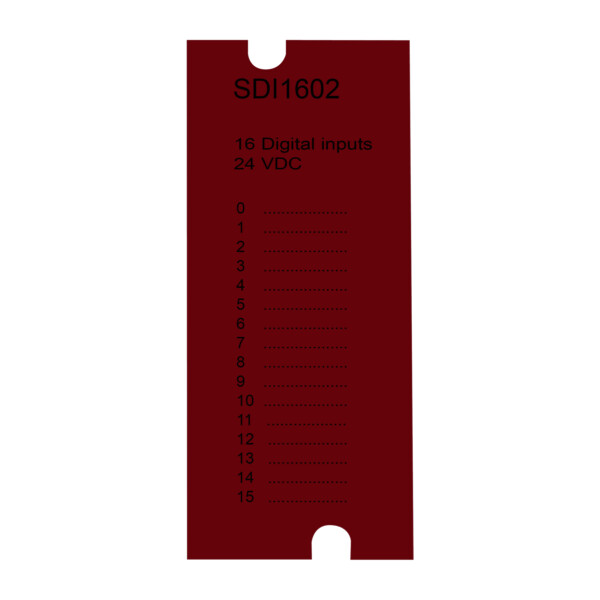

Modicon x80 - 16 entrées tor 24vdc sink, sil3/cat.2/pld
923,4667 € HT 1 108,16 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 63-68 jours Délai estimatif
Jusqu'à 2216 points de fidélité en achetant ce produit
Schneider Electric
SCHBMXFTB2000
Bornier de Raccordement à Vis Débrochable 20 Contacts Modicon X80 Schneider
Offre limitée
11 produit(s) disponible(s)
27,7417 € HT 33,29 € TTC
19,00 € HT 22,80 € TTC
Schneider Electric
SCHBMXFTB2010
Schneider Electric Bornier Vis Etrier 20 Pts
Non géré en stock
A commander
34,9667 € HT 41,96 € TTC
Schneider Electric
SCHBMXFTB2020
Schneider Electric Bornier Ressort 20 Pts
Non géré en stock
A commander
27,7417 € HT 33,29 € TTC
Description
Caractéristiques principales :Gamme de produits : Modicon X80
Fonction produit : Module d'entrées numériques
Nombre d'entrées numériques : 16
Type d'entrée numérique : Not isolated
Types d'entrée : Chute de courant (logique positive)
Tension entrées numériques : 24 V DC positif
Courant d'entrée numérique : 3,2 mA
Compatibilité de l'entrée numérique : Avec détecteurs de proximité à 2 fils/3 fils se conformer à IEC 60947-5-2
Caractéristiques complémentaires :
Alimentation électrique du capteur : 19…30 V
Tension état 1 garanti : >= 11 V
État actuel 1 garanti : >= 2 mA
Tension état 0 garanti :
État actuel 0 garanti :
Impédance d'entrée : 7500 Ohm
Résistance d'isolement : > 10 M? 500 V CC
Puissance dissipée en w :
Temps de filtrage typique cc : 6 ms
Temps de filtrage maximal cc : 6 ms
Mise en parallèle des entrées : Oui
Consommation électrique typique : 256 mA at 3.3 V DC100 mA at 24 V
Fiabilité mtbf : 275940 H
Type de protection : Protection contre l'inversion de polaritéExterne protection contre les surcharges 0,5 A à fusion rapide
Seuil de détection de tension : > 18 V DC détecteur OK
État led : 1 LED rouge pour erreur module (ERR)1 LED vert pour module en marche (RUN)1 DEL par canal vert pour diagnostic du canal1 LED rouge pour module E/S
Poids : 0,115 kg
Caractéristiques techniques
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Courant d'entrée au signal 1 | 3,2 A |
| Adapté aux fonctions de sécurité | Oui |
| Nombre d’entrées numériques | 16,0 |
| Temps de retard en cas de changement de signal | 7,0 ms |
| Temps de retard en cas de changement de signal | 4 ms |
| Type de tension d’alimentation | Dc |
| Type de tension d'entrée | Dc |
| Capacité de redondance | Non |
| Protection contre les courts-circuits, sorties disponibles | Non |
| Type de sortie numérique | Sans |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Protection contre les explosions de gaz atex, cat. 1g |
| Catégorie de protection contre les explosions pour la poussière | Protection contre les explosions de poussière atex, cat. 1d |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Tension admissible à l'entrée | 30,0 V |
| Tension admissible à l'entrée | 30 V |
| Type de tension de sortie | Dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties numériques | 0,0 |
| Largeur | 33,0 mm |
| Tension admissible à la sortie | 30,0 V |
| Tension admissible à la sortie | 19 V |
