Photo(s) non contractuelle(s)

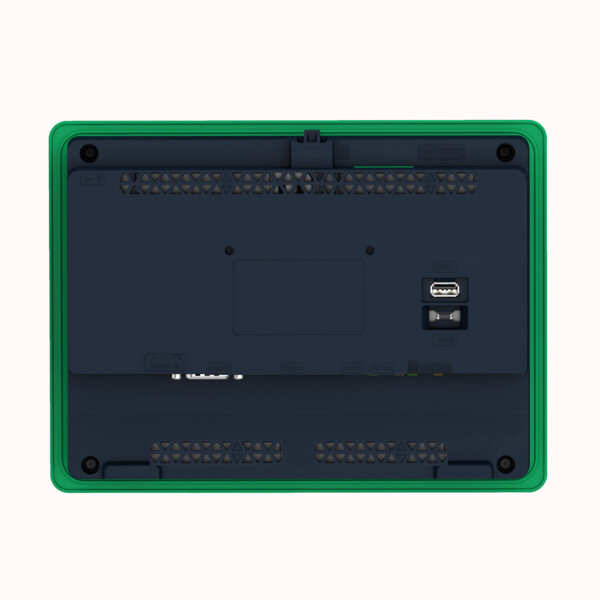

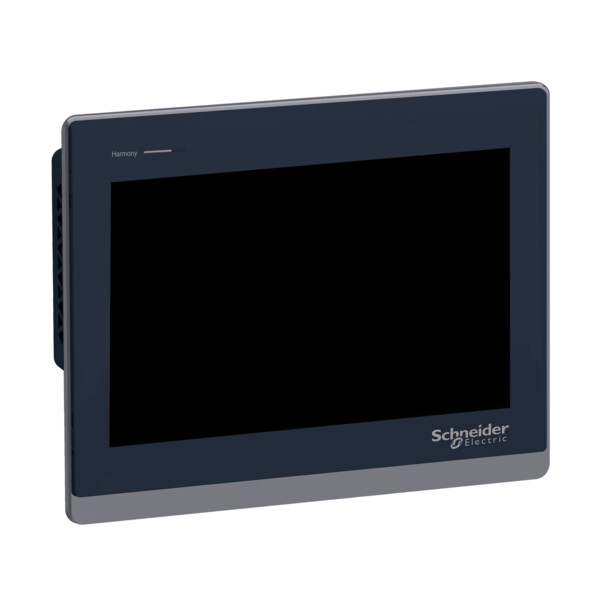

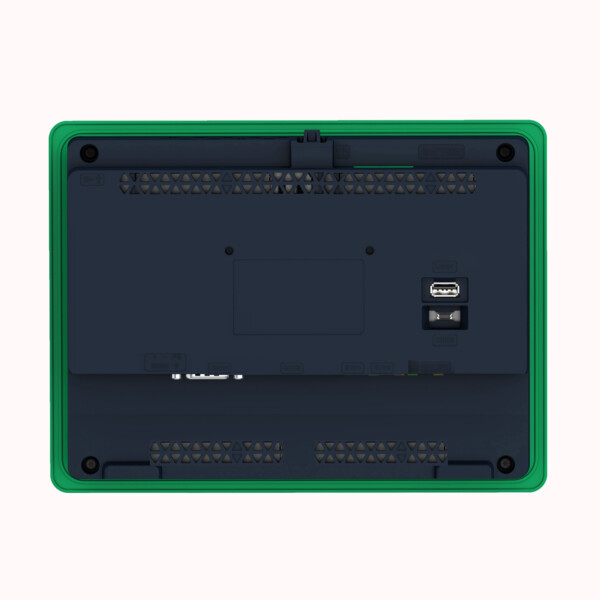

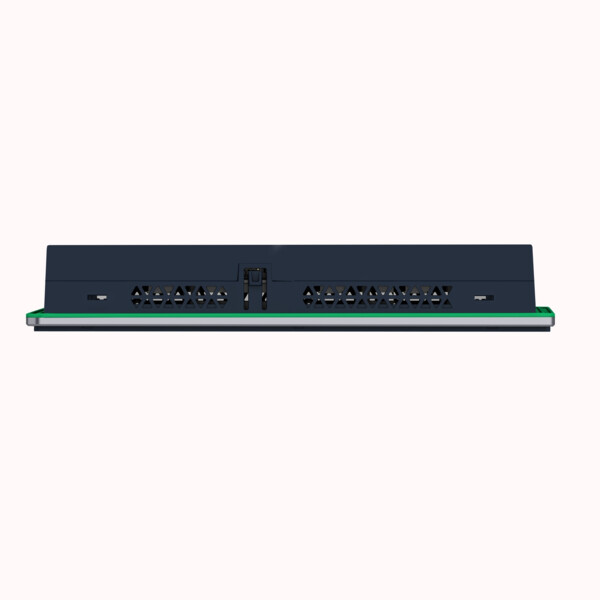

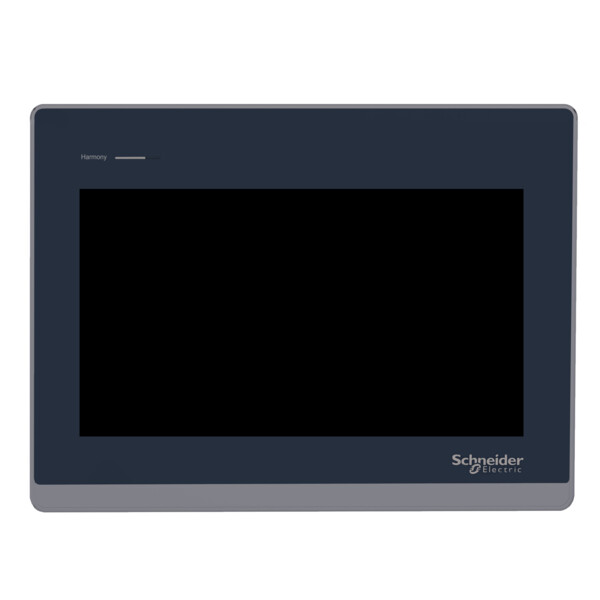

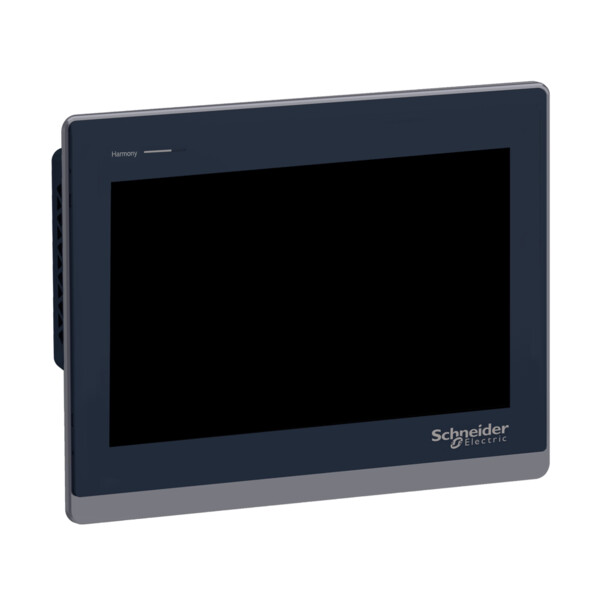

Magelis hmist6 - écran tactile - 10pw 1024x600 pixels 16m color 2xethernet 24vcc
1 008,05 € HT 1 209,66 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 5 à 10 jours (délai estimé)
Jusqu'à 2419 points de fidélité en achetant ce produit
Schneider Electric
SCHSRVEW1YHMI05
Extension de garantie - gamme ihm - type hmi05 - 1 an
Non géré en stock
A commander
132,7667 € HT 159,32 € TTC
Schneider Electric
SCHSRVEW3YHMI05
Extension de garantie - gamme ihm - type hmi05 - 3 ans
Non géré en stock
A commander
265,5583 € HT 318,67 € TTC
Description
Caractéristiques principales :Gamme de produits : Magelis ST6
Fonction produit : Écran tactile
Logiciel de programmation : EcoStruxure Operator Terminal Expert
Type du processeur : ARM Cortex-A8
Caractéristiques complémentaires :
Taille de l'affichage : 10 pouces
Type d'afficheur : LCD TFT couleur
Couleur d'affichage : 16 millions de couleurs
Résolution de l'afficheur : 1 054 x 600 pixels WSVGA
Afficheur tactile : Singletouch analogique résistive
Durée de vie du rétro éclairage : 50 000 heures avec blanc
Luminosité : 16 niveaux
Police de caractère : ASCIIASCII (caractères européens)Chinois (chinois simplifié)Japonais (ANK, Kanji)KatakanaCoréenTaïwanais (Chinois traditionnel)
[us] tension d'alimentation : 24 V CC +/- 20 %
Courant à l'appel : 30 A
Signalisation locale : Status LED green, steady for offlineStatus LED green, steady for operatingStatus LED green, flashing for operatingStatus LED green, faded for stand-byStatus LED orange, flashing for software starting upStatus LED red, steady for power supply (ON)Status LED red, flashing for operatingStatus LED red, off for power supply (OFF)
Puissance consommée maximale en w : 12.6 W
Nombre de pages : 200 pages application
Fréquence du processeur : 800 MHz
Port ethernet : 10/100BASE
Type de mémoire : Backup memory 512 kBBackup memory 512 kBDevice memory 1 GBUser data memory 512 kB

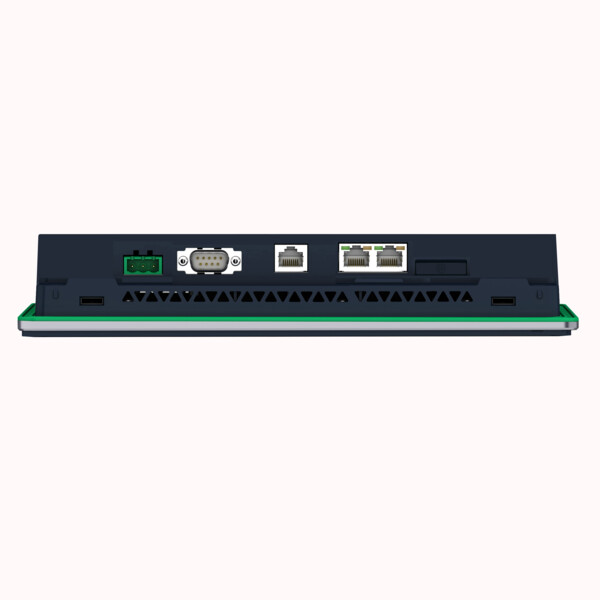

Type de connexion intégrée : 1 COM1 serial link - 1 SUB-D 9-pin female - RS232C (rate: 2400...115200 bps bottom1 COM2 serial link - female RJ45 - RS485 (rate: 2400...115200 bps backCOM2 serial link (rate: 2400...187500 bps back1 USB 2.0 type A bottom1 USB 2.0 type micro B2 Ethernet
Alimentation : Alimentation externe
Horodateur : Built-in 0...50 °CBuilt-in 10...90 % RH
Protocoles téléchargeables : ModbusModbus PlusProtocoles tiersProtocoles tiersProtocoles tiersProtocoles tiersUni-TE
Marque du produit : Mitsubishi MelsecOmron SysmacRockwell Automation Allen-BradleySchneider Electric ModiconSchneider Electric ModiconSchneider Electric ModiconSiemens Simatic
Mode de fixation : By 4 screws, mounting on 1.6...5 mm thick panel conforming to UL 61010-2-201By 4 screws conforming to EN 61131-2By 4 screws conforming to IEC 61000-6-2
Matière du coffret : PC
Matière de la face avant : Aluminium
Marquage : CE
Dimensions de la découpe : 255 x 185 mm panel cut dimension
Hauteur : 203 mm
Largeur : 273 mm
Profondeur : 47 mm
Poids : 1,3 kg
Caractéristiques techniques
| Profondeur d'encastrement | 47,0 mm |
| Puissance absorbée | 12,6 W |
| Adapté aux fonctions de sécurité | Non |
| Taille de l'écran | 10,0 mm |
| Température d'utilisation | 0,0 50,0 °C |
| Type de tension d’alimentation | Dc |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 1,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 1,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 2,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Avec écran couleur | Oui |
| Nombre de couleurs de l'écran | 16000000 |
| Nombre de pixels, horizontal | 1024,0 |
| Nombre de pixels, vertical | 600,0 |
| Nombre de touches de fonction, programmable | 0,0 |
| Avec clavier numérique | Non |
| Avec clavier alphabétique | Non |
| Mémoire projet/mémoire utilisateur utiles | 1000,0 Ko |
| Avec système de message (tampon et acquittement inclus) | Non |
| Classe de protection (ip), face avant | Ip67 |
| Avec interfaces logicielles | Oui |
| Largeur de l'avant | 273,0 mm |
| Hauteur de l'avant | 203,0 mm |
| Montage possible sur barres profilées | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
| Montage mural/direct possible | Non |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Non |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Oui |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 24,0 24,0 V |
| Finition de l'écran | Tft |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Nombre de touches à led | 0,0 |
| Nombre de touches système | 0,0 |
| Technologie tactile | Fonction tactile résistante |
Documents et notices
