Photo(s) non contractuelle(s)

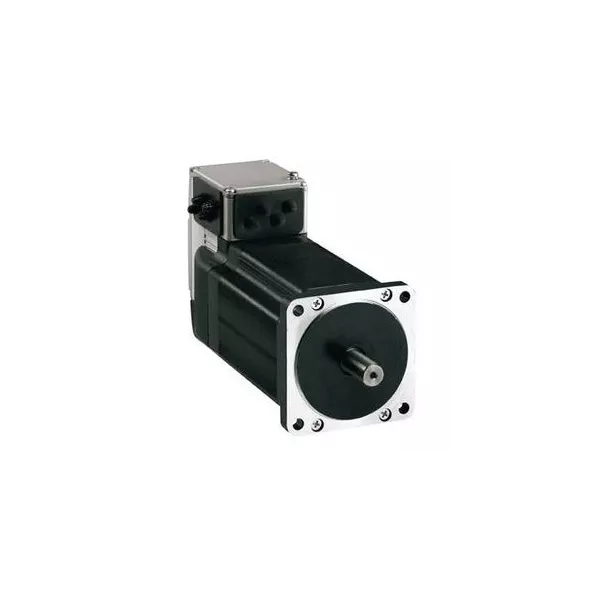

LEXIUM ENTRAINEMENT INTEGRE, MOTEUR PAS A PAS, 24-36VDC, MOTION SEQUENCE
1 525,1417 € HT 1 830,17 € TTC
Dont éco participation : 0,06 €
Jusqu'à 3660 points de fidélité en achetant ce produit
Schneider Electric
SCHGBX080003K
REDUCTEUR PLANETAIRE 80MM , RAPPORT 3
Non géré en stock
A commander
510,7583 € HT 612,91 € TTC
Schneider Electric
SCHGBX080004K
REDUCTEUR PLANETAIRE 80MM , RAPPORT 4
Non géré en stock
A commander
510,7583 € HT 612,91 € TTC
Schneider Electric
SCHGBX080005K
REDUCTEUR PLANETAIRE 80MM , RAPPORT 5
Non géré en stock
A commander
510,7583 € HT 612,91 € TTC
Schneider Electric
SCHGBX080008K
REDUCTEUR PLANETAIRE 80MM , RAPPORT 8
Non géré en stock
A commander
510,7583 € HT 612,91 € TTC
Schneider Electric
SCHGBX080009K
REDUCTEUR PLANETAIRE 80MM , RAPPORT 9
Non géré en stock
A commander
563,5667 € HT 676,28 € TTC
Schneider Electric
SCHGBX080012K
REDUCTEUR PLANETAIRE 80MM , RAPPORT 12
Non géré en stock
A commander
563,5667 € HT 676,28 € TTC
Schneider Electric
SCHGBX080015K
REDUCTEUR PLANETAIRE 80MM , RAPPORT 15
Non géré en stock
A commander
563,5667 € HT 676,28 € TTC
Schneider Electric
SCHGBX080016K
REDUCTEUR PLANETAIRE 80MM , RAPPORT 16
Non géré en stock
A commander
563,5667 € HT 676,28 € TTC
Schneider Electric
SCHGBX080020K
REDUCTEUR PLANETAIRE 80MM , RAPPORT 20
Non géré en stock
A commander
563,5667 € HT 676,28 € TTC
Schneider Electric
SCHGBX080025K
REDUCTEUR PLANETAIRE 80MM , RAPPORT 25
Non géré en stock
A commander
563,5667 € HT 676,28 € TTC
Schneider Electric
SCHGBY080003K
REDUCTEUR ANGULAIRE 80MM, RAPPORT 3
Non géré en stock
A commander
1 012,0083 € HT 1 214,41 € TTC
Schneider Electric
SCHGBY080004K
REDUCTEUR ANGULAIRE 80MM, RAPPORT 4
Non géré en stock
A commander
940,6667 € HT 1 128,80 € TTC
Schneider Electric
SCHGBY080005K
REDUCTEUR ANGULAIRE 80MM, RAPPORT 5
Non géré en stock
A commander
1 012,0083 € HT 1 214,41 € TTC
Schneider Electric
SCHSRVEW1YMSL05
Extension de garantie - gamme motion - type msl05 - 1 an
Non géré en stock
A commander
122,30 € HT 146,76 € TTC
Schneider Electric
SCHSRVEW3YMSL05
Extension de garantie - gamme motion - type msl05 - 3 ans
Non géré en stock
A commander
243,4333 € HT 292,12 € TTC
Schneider Electric
SCHVW3L10000N10
LXM ACC-PLAQUE FERMEE 10 PCS.
Non géré en stock
A commander
442,0333 € HT 530,44 € TTC
Description
Caractéristiques principales :- Gamme de produits : Moteur Lexium intégré
- Type de produit ou de composant : Moteur de mouvement intégré
- Nom abrégé d'appareil : ILS
- Type de moteur : Moteur pas à pas triphasé
- Nombre de pôles de moteur : 6
- Nombre de phases réseau : Monophasé
- [us] tension d'alimentation : 24 V / 36 V
- Type de réseau : DC
- Interface de communication : Intégré E/S pour séquence de mouvements
- Longueur : 200.6 mm
- Type d'enroulement : Vitesse de rotation moyenne et couple moyen
- Raccordement électrique : Connecteur pour carte de circuit imprimé
- Frein de parking : Sans
- Type de réducteur : Sans
- Vitesse nominale : 120 rpm à 36 V / 60 rpm à 24 V
- Couple nominal : 6 N.m
- Couple statique : 6 N.m
- Vitesse de transmission : 9,6, 19,2 et 38,4 kbauds
- Support de montage : Flasque
- Taille bride moteur : 85 mm
- Diamètre de collier de centrage : 60 mm
- Profondeur de collier de centrage : 2 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 99 mm
- Type de rétroaction : Index pulse
- Extrémité d'arbre : Inexploité
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 14 mm
- Longueur de l'axe : 30 mm
- Limites de la tension d'alimentation : 18...40 V
- Consommation électrique : 5000 mA (continu maximum)
- Calibre du fusible à associer : 10 A
- Interface de mise en service : RS485 (9,6, 19,2 et 38,4 kbauds)
- Type d'entrée/sortie : 4 signaux (utilisés chacun comme entrée ou sortie)
- Tension état 0 garanti : -3...4.5 V
- Tension état 1 garanti : 15...30 V
- Courant d'entrée tor : <= 10 mA à 24 V sous tension/STO_A pour entrée de sécurité / <= 3 mA à 24 V sous tension/STO_B pour entrée de sécurité / 10 mA à 24 V pour interface de signal 24 V
- Tension de sortie tor : 10...30 V
- Courant commuté maximum : 100 mA par sortie / 200 mA total
- Type de protection : Surtension en sortie / Couple de sécurité désactivé / Court-circuit à la tension de sortie
- Couple continu à l'arrêt : 6 N.m
- Speed feedback resolution : 20000 points/turn
- Erreur de précision : +/- 6 arcs min.
- Inertie du rotor : 3.3 kg.cm²
- Maximum mechanical speed : 1000 Tr/mn
- Force radiale maximale fr : 110 N
- Force axiale maximale fa : 30 N (pression de force) / 170 N (force de traction)
- Durée de vie en heures : 20000 H de palier :
- Marquage : CE
- Type de refroidissement : Convection naturelle
- Masse du produit : 4.7 kg
Caractéristiques techniques
| Modèle | Moteur pas à pas |
| Type de tension | Ac/dc |
| Calibre/courant nominal assigné (in) | 5,0 A |
| Tension assignée (ue) | 24,0 V |
| Nombre de phases | 3,0 |
| Type de construction | Autre |
| Nombre de pôles | 6,0 |
| Matériau du boîtier/corps | Autre |
| Fréquence assignée | 50,0 60,0 Hz |
| Température d'utilisation | 0,0 50,0 °C |
| Indice de protection (ip) | Ip54 |
| Cycle de sollicitation | Autre |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Couple de rotation nominal | 4,0 kN |
