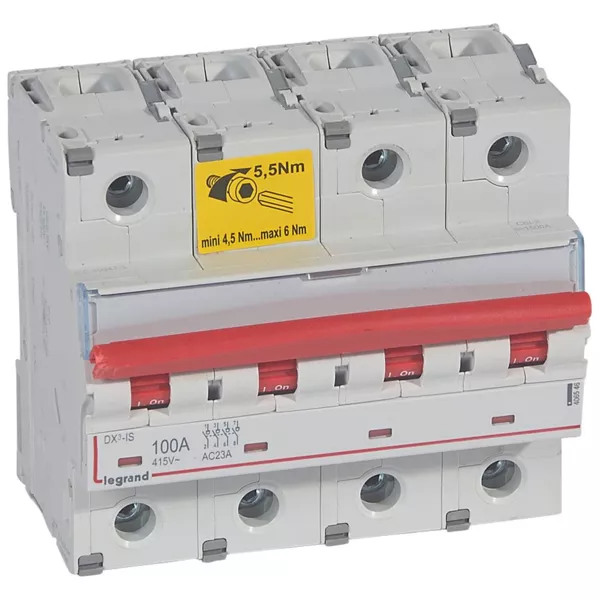

Interrupteur sectionneur de tête DX-IS -vis/vis- à déclenchement- 4P -400 V~- 100A -6 M
434,5333 € HT 521,44 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 5 à 10 jours (délai estimé)
Jusqu'à 1042 points de fidélité en achetant ce produit
Description
Caractéristiques généralesInter-sectionneurs à déclenchement
- Catégorie d\'emploi AC 23 A suivant EN 60947-3
- Manette rouge
- Déclenchement à distance avec auxiliaire de commande associé
- Acceptent les auxiliaires de commande et de signalisation
- Acceptent les commandes motorisées jusqu\'à 63 A (2 et 4 modules)
- Indication visuelle de l\'état réel des contacts :
- position fermé ou défaut (voyant rouge - I)
- position ouvert (voyant vert) sur manette
- En cas de défaut lors de l\'ouverture, l\'indicateur en position rouge, signale le pôle défectueux, la manette étant en position centrale
Caractéristiques du produit
Tétrapolaires 400 V~
- Intensité nominale : 100 A
- Nbre de modules : 6
Caractéristiques e-catalogue LEGRAND
Caractéristiques techniques
| Tension de fonctionnement normale | 48 V |
| Tension de fonctionnement normale | 415 V |
| Nombre de pôles | 4 |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Courant nominal de courte durée admissible icw | 1 kA |
| Tension de fonctionnement nominale max. ue en ca | 415 V |
| Finition de l'inverseur | False |
| Finition interrupteur de dispositif d'arrêt d'urgence | True |
| Finition interrupteur de sécurité | True |
| Finition interrupteur de maintenance/réparation | True |
| Finition interrupteur général | True |
| Adapté à une fixation frontale à 4 trous | True |
| Déclencheur voltmétrique en option | True |
| Commande motorisée intégrée | False |
| Commande motorisée en option | True |
| Finition de l'élément d'actionnement | Manette / levier |
| Puissance de fonctionnement nominale, ac-23, 400 v | 40 kW |
| Courant permanent nominal, ac-21, 400 v | 100 A |
| Classe de protection (ip), face avant | Ip20 |
| Nombre de contacts auxiliaires à deux directions | 3 |
| Couleur de l'élément d'actionnement | Rouge |
| Verrouillable | True |
| Adapté à un montage intermédiaire | False |
| Adapté à un montage en distributeur | True |
| Adapté à une fixation frontale centrale | False |
| Montage au sol | True |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Courant permanent nominal (iu) | 100 A |
