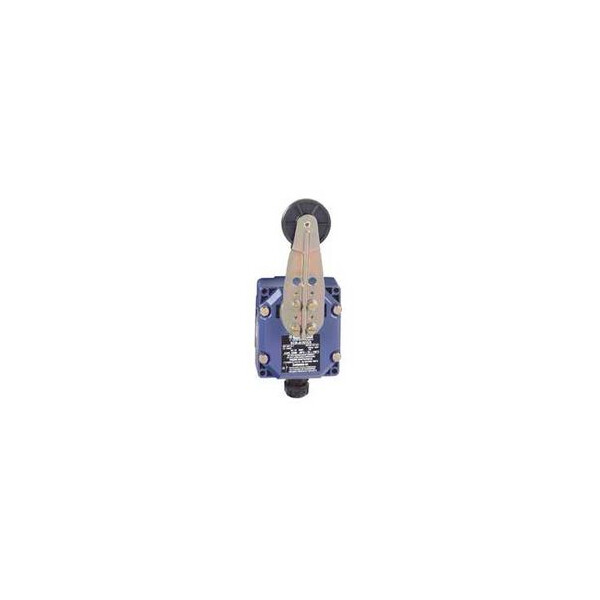

INTERRUPTEUR DE POSITION

Description

• Gamme de produits : OsiSense ATEX D
• Nom de gamme : Format spécial
• Type de produit ou de composant : Commutateur de fin de course
• Application spécifique du produit : Manutention mécanique et de levage
• Nom abrégé d'appareil : XCR
• Type de carter : Fixe
• Type de tête : Tête rotative
• Matière : Métal
• Mode de fixation : Par le corps
• Mouvement tête de commande : Tournant
• Type d'unité de commande : Thermoplastique levier à galet à rappel
• Mouvement d'attaque : Avec toute pièce mobile
• Type d'approche : Approche latérale, 2 directions
• Raccordement électrique : Borniers à vis-étrier, 1 x 0,34...2 x 1,5 mm²
• Nombre d'entrée de câble : 1 tapped entry (PG13,5) pour cable gland (included), diamètre extérieur du câble: 9...12 mm
• Nombre de pôles : 4
• Description des contacts : 2 x (1 "O" + 1 "F")
• Forme d'isolation entre contacts : Zb
• Fonctionnement des contacts : À action brusque
• Type d'enclenchements : 1
• Élément de contact par sens de marche (circuit de contrôle) : 2 par sens
• Ouverture positive : Avec
• Effort minimal d'actionnement : 0.75 N
• Couple minimal d'actionnement : 0.45 N.m
• Vitesse d'attaque maximale : 1.5 m/s
• Degré de protection ip : IP65 conformément à IEC 60529

• Vitesse d'attaque minimale : 0.01 m/min
• Course angulaire maximale : 55 ° / -55 °
• Désignation code des contacts : A300, AC-15 (240 V, Ie = 0,125) conformément à EN 60947-5-1 / A300, AC-15 (240 V, Ie = 0,125) conformément à IEC 60947-5-1 appendix A / Q300, DC-13 (250 V, Ie = 0.27 A) conformément à EN 60947-5-1 / Q300, DC-13 (250 V, Ie = 0.27 A) conformément à IEC 60947-5-1 appendix A
• [ui] tension assignée d'isolement : 500 V conformément à NF C 20-040 groupe C / 500 V, degré de pollution: 3 conformément à IEC 60947-1 / 500 V, degré de pollution: 3 conformément à VDE 0110 / 300 V conformément à UL 508
• Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3 / <= 25 M' conformément à NF C 93-050 methode A
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
• Protection contre les courts-circuits : 10 A cartouche fusible, type gG
• Durée de vie électrique : 5000000 cycle DC-13 120 V 4 W, <= 3600 cyc/mn facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif c.c. / 5000000 cycle DC-13 24 V 10 W, <= 3600 cyc/mn facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif c.c. / 5000000 cycle DC-13 48 V 7 W, <= 3600 cyc/mn facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif c.c.
• Durée de vie mécanique : 10000000 cycle
• Marquage : II2 D-Ex tb IIIC T85°C Db IP66/67
• Largeur : 85 mm
• Hauteur : 95 mm
• Profondeur : 75 mm
