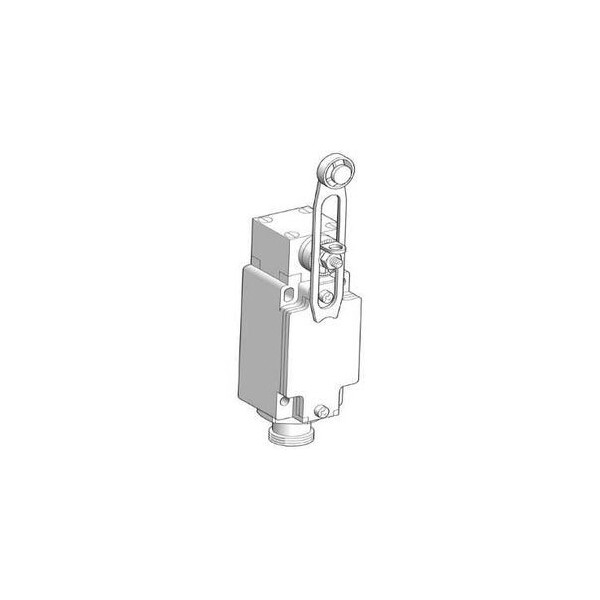

interrupteur de position XCKJ levier à galet réglable 1 O plus 1 F
152,60 € HT 183,12 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 18 à 23 jours (délai estimé)
Jusqu'à 366 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCKJ
- Forme du capteur : -
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Métal
- Matière du corps : Zamak
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Tournant
- Type d'unité de commande : Levier à galet à rappel thermoplastique (longueur variable)
- Type d'approche : Approche latérale 1 ou 2 sens programmables
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Connecteur mâle 7/8", 5 broches
- Forme d'isolation entre contacts : Zb
- Type d'enclenchements : 1
- Ouverture positive : Sans
- Couple minimal d'actionnement : 0.25 N.m
- Vitesse d'attaque maximale : 1.5 m/s
- [ie] courant assigné d'emploi : 0.27 A à 250 V, DC-13 conformément à EN/IEC 60947-5-1 appendix A / 0,125 à 240 V, AC-15 conformément à EN/IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 6 A
- [ui] tension assignée d'isolement : 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14 / 250 V niveau de pollution 3 conformément à IEC 60947-1
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 6 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, inductif type de charge, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 24 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 48 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 30000000 cycle
- Largeur : 40 mm
- Hauteur : 94 mm
- Profondeur : 44 mm
- Masse du produit : 0.485 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCKJ10541A
Caractéristiques techniques
| Courant de fonctionnement nominal ca-15, 230 v | 3.0 A |
| Adapté aux fonctions de sécurité | False |
| Largeur du capteur | 40.0 mm |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0.27 A |
| Fonction de commutation encliquetable | False |
| Hauteur du capteur | 77.0 mm |
| Courant de fonctionnement nominal ca-15, 125 v | 3.0 A |
| Nombre de contacts en tant qu'inverseurs | 0.0 |
| Manœuvre positive d'ouverture | False |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0.0 |
| Sortie électronique | False |
| Nombre de contacts en tant que contacts à ouverture | 1.0 |
| Fonction de commutation | Interrupteur à rupture rapide |
| Indice de protection (ip) | Ip66/ip67 |
| Finition de l'élément d'actionnement | Levier à galet ajustable |
| Type d'interface | Sans |
| Nombre de contacts en tant que contacts à fermeture | 1.0 |
| Orientation de l'élément d'actionnement | Autre |
| Matériau du boîtier/corps | Métal |
| Revêtement du boîtier | Autre |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Fiche de raccordement, autres |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Quader |
| Avec affichage du statut | False |
| Température ambiante en fonctionnement | -25.0 °C |
| Température ambiante en fonctionnement | 70.0 °C |
| Longueur du capteur | 44.0 mm |
