Photo(s) non contractuelle(s)

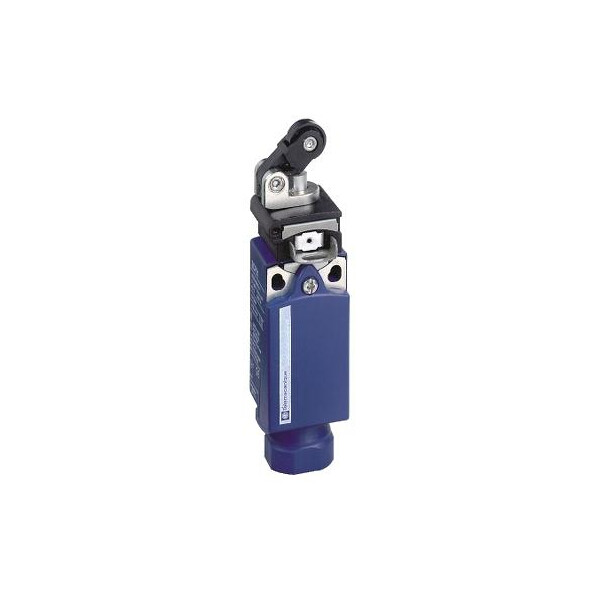

interrupteur de position XCPR levier à galet, attaque latérale 1 O plus 1 F
67,1167 € HT 80,54 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 18 à 23 jours (délai estimé)
Jusqu'à 161 points de fidélité en achetant ce produit
Telemecanique Sensors
T2SXCPR2527P20

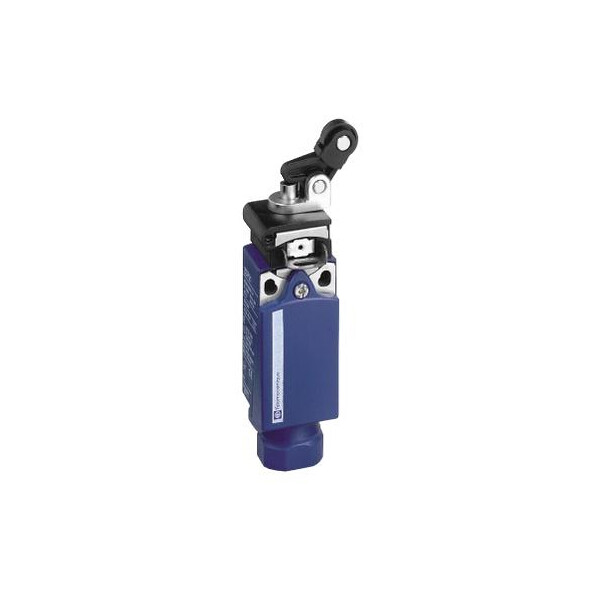

interrupteur de position XCPR levier à galet, attaque verticale 1 O plus 1 F
Non géré en stock
A commander
57,4167 € HT 68,90 € TTC
Telemecanique Sensors
T2SXCPR2902P20

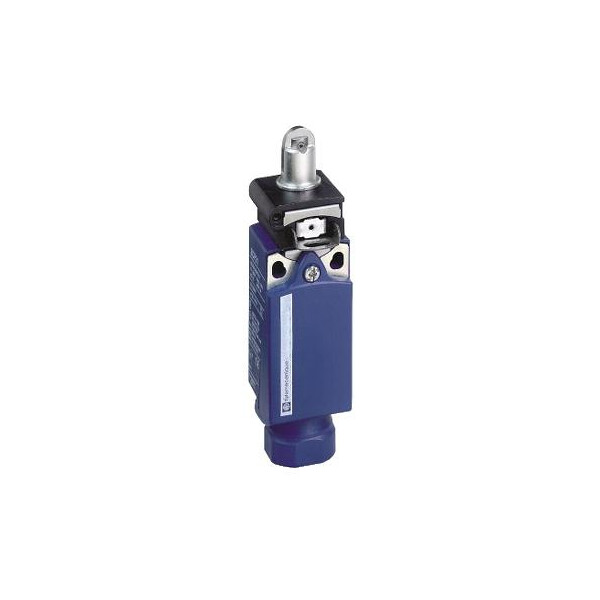

IDP 2NC RB POUSS GALET ISO20
Non géré en stock
A commander
50,1833 € HT 60,22 € TTC
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCPR
- Forme du capteur : Compact
- Remise à zéro : Avec
- Type de carter : Fixe
- Type de tête : Tête de piston
- Matière : Plastique
- Matière du corps : Plastique
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Linéaire
- Type d'unité de commande : Poussoir levier à galet à rappel thermoplastique
- Type d'approche : Approche latérale 1 direction
- Entrée de câble : 1 entrée filetée pour presse-étoupe 1/2" NPT
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : Coupure lente, sans contact à court-circuit
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,5...2 x 2,5 mm²
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- Force minimale pour ouverture positive : 18 N
- Effort minimal d'actionnement : 6 N
- Vitesse d'attaque maximale : 1 m/s
- Désignation code des contacts : Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A / A300, AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A conformément à EN/IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à EN 60947-1 / 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle DC-13 120 V 4 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C / 5000000 cycle DC-13 24 V 10 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C / 5000000 cycle DC-13 48 V 7 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C
- Largeur : 31 mm
- Hauteur : 65 mm
- Profondeur : 30 mm
- Masse du produit : 0.125 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCPR2521N12
Caractéristiques techniques
| Manœuvre positive d'ouverture | True |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0.27 A |
| Adapté aux fonctions de sécurité | False |
| Courant de fonctionnement nominal ca-15, 230 v | 3.0 A |
| Nombre de contacts en tant qu'inverseurs | 0.0 |
| Largeur du capteur | 31.0 mm |
| Fonction de commutation encliquetable | False |
| Avec affichage du statut | False |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0.0 |
| Sortie électronique | False |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Revêtement du boîtier | Autre |
| Fonction de commutation | Élément de commutation à action lente et interrupteur à rupture rapide |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Finition du raccordement électrique | Autre |
| Type de construction du boîtier | Quader |
| Finition de l'élément d'actionnement | Poussoir |
| Indice de protection (ip) | Ip67k |
| Orientation de l'élément d'actionnement | Autre |
| Type d'interface | Sans |
| Matériau du boîtier/corps | Plastique |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Hauteur du capteur | 65.0 mm |
| Longueur du capteur | 30.0 mm |
| Nombre de contacts en tant que contacts à fermeture | 1.0 |
| Température ambiante en fonctionnement | -25.0 °C |
| Température ambiante en fonctionnement | 70.0 °C |
| Nombre de contacts en tant que contacts à ouverture | 1.0 |
