Photo(s) non contractuelle(s)

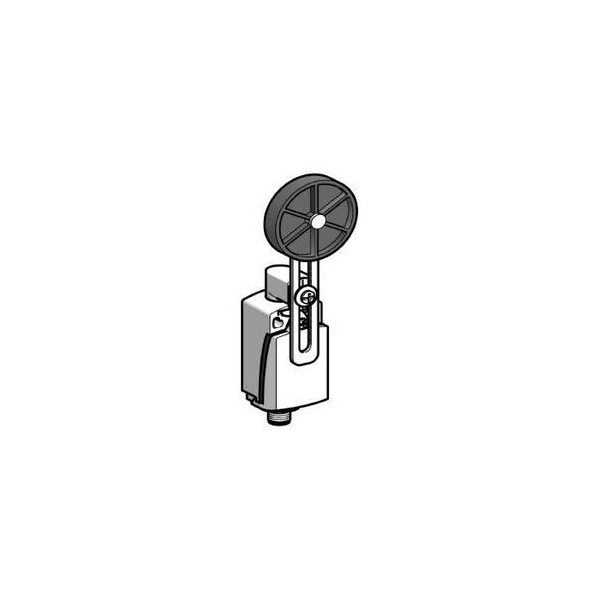

interrupteur de position XCKD levier à galet diam 50 mm réglable 1 O plus 1 F
102,2083 € HT 122,65 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 90 à 95 jours (délai estimé)
Jusqu'à 245 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCKD
- Forme du capteur : Compact
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Métal
- Matière du corps : Zamak
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Tournant
- Type d'unité de commande : Levier à galet à rappel thermoplastique (longueur variable, rouleau diamètre 50 mm)
- Type d'approche : Approche latérale 2 directions
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Connecteur mâle M12, 5 broches
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- Couple minimal d'actionnement : 0.1 N.m
- Vitesse d'attaque maximale : 1.5 m/s
- Précision de répétition : 0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération
- [ie] courant assigné d'emploi : 0,125 à 50 V, AC-15 conformément à EN/IEC 60947-5-1 appendix A / 0.27 A à 50 V, DC-13 conformément à EN/IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 4 A
- [ui] tension assignée d'isolement : 60 V niveau de pollution 3 conformément à IEC 60947-1
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 0.8 kV conformément à IEC 60664 / 0.8 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 4 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 10000000 cycle
- Largeur : 31 mm
- Hauteur : 65 mm
- Profondeur : 30 mm
- Masse du produit : 0.22 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCKD2149M12
Caractéristiques techniques
| Largeur du capteur | 31.0 mm |
| Fonction de commutation encliquetable | False |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0.27 A |
| Adapté aux fonctions de sécurité | False |
| Courant de fonctionnement nominal ca-15, 230 v | 3.0 A |
| Matériau du boîtier/corps | Métal |
| Revêtement du boîtier | Autre |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Type de construction du boîtier | Quader |
| Finition de l'élément d'actionnement | Levier à galet ajustable |
| Orientation de l'élément d'actionnement | Autre |
| Fonction de commutation | Interrupteur à rupture rapide |
| Avec affichage du statut | False |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Indice de protection (ip) | Ip66/ip67 |
| Manœuvre positive d'ouverture | True |
| Nombre de contacts en tant que contacts à ouverture | 1.0 |
| Nombre de contacts en tant que contacts à fermeture | 1.0 |
| Nombre de contacts en tant qu'inverseurs | 0.0 |
| Température ambiante en fonctionnement | -25.0 °C |
| Température ambiante en fonctionnement | 70.0 °C |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0.0 |
| Type d'interface | Sans |
| Sortie électronique | False |
| Hauteur du capteur | 65.0 mm |
| Longueur du capteur | 30.0 mm |
| Finition du raccordement électrique | Connecteur m12 |
| Catégorie de protection contre les explosions pour le gaz | Sans |
