Photo(s) non contractuelle(s)

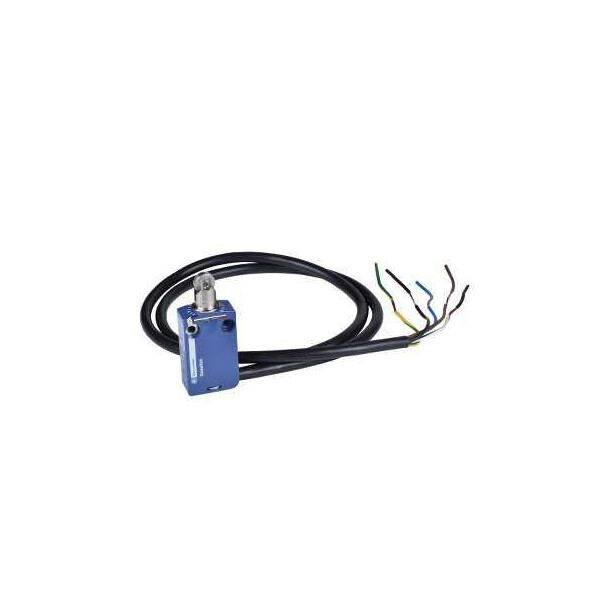

Idp of tete poussoir gale t cable en50306
85,20 € HT 102,24 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 9 à 14 jours (délai estimé)
Jusqu'à 204 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme de produits : OsiSense XC
Nom de gamme : Format standard
Fonction produit : Commutateur de fin de course
Nom abrégé de l'appareil : XCMD
Forme du capteur : Miniature
Type de carter : Fixe
Type de tête : Tête de piston
Matière : Métal
Matière du corps : Zamak
Matière de la tête : Zamak
Mode de fixation : Par le corps
Mouvement tête de commande : Linéaire
Type d'unité de commande : Poussoir avec galet à rappel métal
Type d'approche : Approche latérale 2 directions
Nombre de pôles : 2
Description des contacts : 1 "O" + 1 "F"
Fonctionnement des contacts : À action brusque
Caractéristiques complémentaires :
Mouvement d'attaque : Avec came 30°
Raccordement électrique : Connecteur à câble amovible
Longueur de câble : 2 m
Composition du câble : 5 x 0,75 mm²
Matière de l'isolant du fil : PUR
Forme d'isolation entre contacts : Zb
Ouverture positive : Avec
Force minimale pour ouverture positive : 35 N
Effort minimal d'actionnement : 7 N
Vitesse d'attaque maximale : 0,5 m/s
Désignation code des contacts : B300, AC-15 (Ue = 240 V, Ie = 1.5 A) conformément à EN/IEC 60947-5-1 appendix AR300, DC-13 (Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1 appendix A
[ui] tension assignée d'isolement : 400 V niveau de pollution 3 conformément à IEC 60947-5-1400 V niveau de pollution 3 conformément à IEC 60947-5-1300 V niveau de pollution 3300 V niveau de pollution 3
[uimp] tension assignée de tenue aux chocs : 4 kV conformément à IEC 606644 kV conformément à IEC 60947-1
Protection contre les courts-circuits : 6 A par gG cartouche fusible
Durée de vie électrique : 5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement: 5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement: 5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement:
Durée de vie mécanique : 10000000 cycle
Largeur : 30 mm
Hauteur : 50 mm
Profondeur : 16 mm
Caractéristiques techniques
| Fonction de commutation encliquetable | False |
| Adapté aux fonctions de sécurité | False |
| Courant de fonctionnement nominal ca-15, 230 v | 1.5 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0.1 A |
| Longueur du capteur | 16.0 mm |
| Nombre de contacts en tant qu'inverseurs | 0.0 |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0.0 |
| Sortie électronique | False |
| Nombre de contacts en tant que contacts à ouverture | 1.0 |
| Nombre de contacts en tant que contacts à fermeture | 1.0 |
| Avec affichage du statut | False |
| Hauteur du capteur | 50.0 mm |
| Revêtement du boîtier | Autre |
| Type de construction du boîtier | Quader |
| Fonction de commutation | Interrupteur à rupture rapide |
| Matériau du boîtier/corps | Métal |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Indice de protection (ip) | Ip66/ip67 |
| Finition du raccordement électrique | Avec câble préconfectionné |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Largeur du capteur | 30.0 mm |
| Finition de l'élément d'actionnement | Poussoir |
| Type d'interface | Sans |
| Orientation de l'élément d'actionnement | Autre |
| Manœuvre positive d'ouverture | True |
| Température ambiante en fonctionnement | -25.0 °C |
| Température ambiante en fonctionnement | 70.0 °C |
