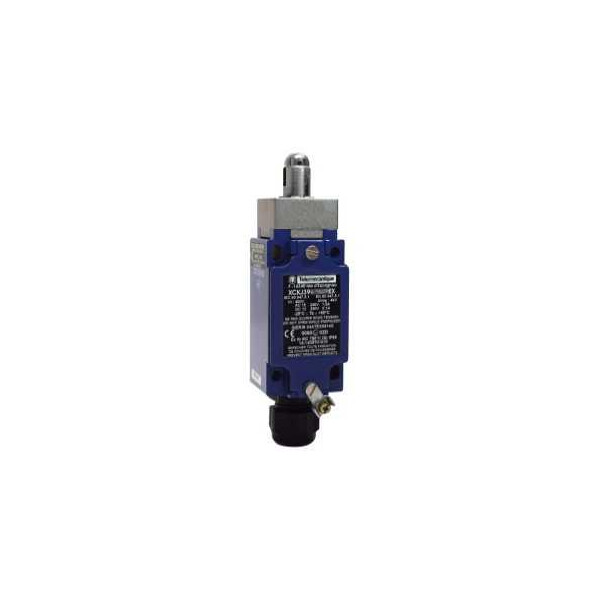

IDP MET GALET ACIER
260,4833 € HT 312,58 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 625 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme de produits : OsiSense ATEX D
Nom de gamme : Format standard
Fonction produit : Commutateur de fin de course
Nom abrégé de l'appareil : XCKJ
Forme du capteur : Forme C se conformer à CENELEC EN 50041
Type de carter : Fixe
Type de tête : Tête de piston
Matière : Métal
Mode de fixation : Par le corps
Mouvement tête de commande : Linéaire
Type d'unité de commande : Acier poussoir avec galet à rappel, renforcé
Mouvement d'attaque : Avec came 30°
Type d'approche : Approche latérale, 2 directions
Raccordement électrique : Borniers à vis-étrier, 1 x 0,34…2 x 0,75 mm²
Nombre d'entrée de câble : 1 entrée taraudé (M20 x1,5) pour presse étoupe (inclus), diamètre extérieur du câble: 9...12 mm
Nombre de pôles : 3
Description des contacts : 2 "O" + 1 "F"
Forme d'isolation entre contacts : Zb
Fonctionnement des contacts : À action brusque
Type d'enclenchements : 1
Ouverture positive : Avec
Effort minimal d'actionnement : 16 N
Vitesse d'attaque maximale : 1 m/s
Degré de protection ip : IP66 se conformer à IEC 60529
Caractéristiques complémentaires :
Matière du corps : Zamak
Matière de la tête : Zamak
Force minimale pour ouverture positive : 40 N
Vitesse d'attaque minimale : 0.01 m/min
Désignation code des contacts : B300, AC-15 (240 V, Ie = 1.5 A) conformément à EN 60947-5-1B300, AC-15 (240 V, Ie = 1.5 A) conformément à IEC 60947-5-1 appendix AR300, DC-13 (250 V, Ie = 0.1 A) conformément à EN 60947-5-1R300, DC-13 (250 V, Ie = 0.1 A) conformément à IEC 60947-5-1 appendix A
[ithe] courant thermique d'emploi sous enveloppe : 6 A AC
[ui] tension assignée d'isolement : 400 V, degré de pollution: 3 conformément à IEC 60947-1300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14
Résistance entre bornes :
[uimp] tension assignée de tenue aux chocs : 4 kV se conformer à IEC 606644 kV se conformer à IEC 60947-1
Protection contre les courts-circuits : 6 A cartouche fusible, type gG
Durée de vie électrique : 5000000 cycle DC-13 120 V 2 W, 5000000 cycle DC-13 24 V 4 W, 5000000 cycle DC-13 48 V 3 W,
Durée de vie mécanique : 25000000 cycle
Marquage : II2 D-Ex tb IIIC T85°C Db IP66/67
Largeur : 40 mm
Hauteur : 77 mm
Profondeur : 44 mm
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 1,5 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,1 A |
| Matériau du boîtier/corps | Métal |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Autre |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Autre |
| Type de construction du boîtier | Quader |
| Indice de protection (ip) | Ip66/ip67 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Poussoir |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 40 mm |
| Hauteur du capteur | 77 mm |
| Longueur du capteur | 44 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -20 °C |
| Température ambiante en fonctionnement | 60 °C |
| Nombre de contacts en tant que contacts à ouverture | 2 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
