Fupact isft630 - inter sect fusib - 3p - fixe - raccordement plage - m10 - Schneider Electric - LV480808

Photo(s) non contractuelle(s)

Fupact isft630 - inter sect fusib - 3p - fixe - raccordement plage - m10

357,6667 € HT 429,20 € TTC

J'ai vu ce produit moins cher ailleurs

Marque Schneider Electric

Référence LV480808

EAN 3606481165701

Commande min. 1

Non géré en stock - A commander chez notre fournisseur - Expédié sous 5 à 10 jours (délai estimé)

Livraison gratuite dès 180 € d'achat

Jusqu'à 858 points de fidélité en achetant ce produit

Parrainez vos amis en partageant ce produit sur d'autres sites !

Voir la description Découvrir les caractéristiques Découvrir les documents et notices

Découvrir tous les produits associés

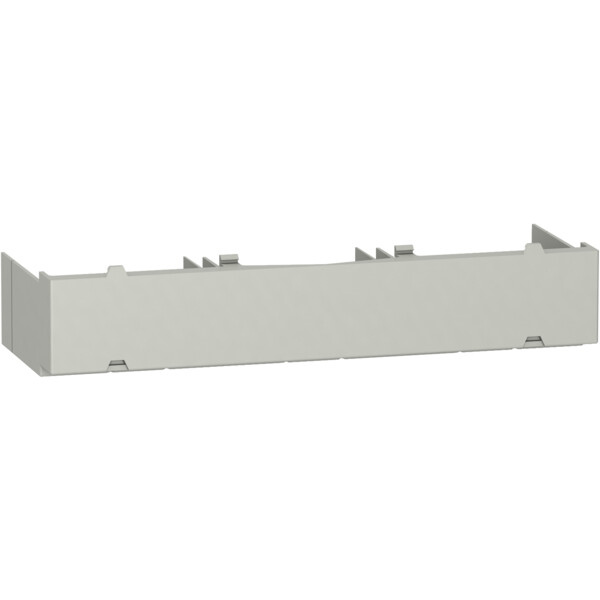

Fupact isft630 - cache borne - Schneider Electric - LV480831

Schneider Electric

SCHLV480831

Fupact isft630 - cache borne

Non géré en stock
A commander

22,3583 € HT 26,83 € TTC

Description

Caractéristiques principales :

Gamme de produits : ISFT630
Gamme : Fupact
Nom du produit : Fupact ISFT
Nom abrégé de l'appareil : ISFT630
Fonction produit : Sectionneur inter-fusible
Fonction de l’appareil : DistributionProtection, surveillance et contrôle des équipements

Caractéristiques complémentaires :

Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH3
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[ith] courant thermique conventionnel : 630 A ( 40 °C ) dissipation de puissance par fusible: 48 W verticale630 A ( 40 °C ) power dissipation per fuse: 48 W horizontal599 A ( 45 °C ) power dissipation per fuse: 47.3 W horizontal599 A ( 45 °C ) power dissipation per fuse: 47.3 W vertical567 A ( 50 °C ) power dissipation per fuse: 46.6 W horizontal567 A ( 50 °C ) power dissipation per fuse: 46.6 W vertical536 A ( 55 °C ) power dissipation per fuse: 45.9 W horizontal536 A ( 55 °C ) power dissipation per fuse: 45.9 W vertical504 A ( 60 °C ) power dissipation per fuse: 45.2 W horizontal504 A ( 60 °C ) power dissipation per fuse: 45.2 W vertical473 A ( 65 °C ) power dissipation per fuse: 44.5 W horizontal473 A ( 65 °C ) power dissipation per fuse: 44.5 W vertical441 A ( 70 °C ) power dissipation per fuse: 43.8 W horizontal441 A ( 70 °C ) power dissipation per fuse: 43.8 W vertical
[ithe] courant thermique d'emploi sous enveloppe : 630 A ( 40 °C ) / dissipation de puissance par fusible: 48 W
Service assigné : Ininterrompu
[ui] tension assignée d'isolement : 1000 V CA 50/60 Hz1000 V CC
[uimp] tension assignée de tenue aux chocs : 8 kV
[ue] tension assignée d'emploi : 800 V CA 50/60 Hz AC-20800 V CC DC-20
[ie] courant assigné d'emploi : 630 A AC-21B 220/240 V CA 50/60 Hz630 A AC-21B 380/415 V CA 50/60 Hz630 A AC-21B 440/480 V CA 50/60 Hz630 A AC-21B 500 V CA 50/60 Hz630 A AC-21B 660/690 V CA 50/60 Hz630 A AC-22B 220/240 V CA 50/60 Hz630 A AC-22B 380/415 V CA 50/60 Hz630 A AC-22B 440/480 V AC 50/60 Hz630 A AC-22B 500 V AC 50/60 Hz630 A DC-21B 220 V DC 3 poles in series630 A DC-21B 440 V DC 3 poles in series630 A DC-22B 220 V DC 3 poles in series
Pouvoir de coupure et de fermeture assigné : Icn 80000 A 415 VIcn 80000 A 500 VIcn 80000 A 690 VIcm 25200 A 415 VIcm 25200 A 500 VIcm 25200 A 690 VIn 630 A 415 VIn 630 A 500 VIn 630 A 690 V
Aptitude au sectionnement : Oui
Coupure visible : Oui
Fonctionnement des contacts : Interruption simple
Durée de vie mécanique : 1000 cycle
Durée de vie électrique : 200 cycle 690 V CA 50/60 Hz AC-21B200 cycle 690 V CA 50/60 Hz AC-21B200 cycle 415 V CA 50/60 Hz AC-22B200 cycles 500 V AC 50/60 Hz AC-22B
Classe de protection contre les chocs électriques : Face avant de classe II
Code couleur : RAL 7016 poignéeRAL 7035 chassis
Prévision de verrouillage : Joint en plomb
Position de montage : HorizontalVertical
Mode d'installation : Fixe
Support de montage : Platine de montage
Emplacement de montage : Juxtaposés
Design : Conception horizontale
Bornes de connexions : Raccordement à vis
Mode de raccordement : Screw connection upstream M10 630 AScrew connection downstream M10 630 A
Couple de serrage : Bornier : 20 N.m

Les avis clients

Écrire un commentaire

Caractéristiques techniques

Entrée de câble Autre
Courant permanent nominal (iu) 630,0 A
Nombre de pôles 3,0
Intensité de court-circuit nominale conditionnelle iq 80,0 kA
Classe de protection (ip), face avant Ip3x
Avec emplacement pour fusibles Nh3
Commande motorisée intégrée Non
Type de raccordement du circuit principal Raccordement à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition de l'élément d'actionnement Autre
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Courant nominal de courte durée admissible icw 20,4 kA
Convient pour montage au sol Non
Adapté à une fixation frontale Oui
Adapté à un montage en saillie de barres collectrices Non
Tension de fonctionnement nominale max. ue en ca 690,0 V
Avec surveillance des fusibles Oui
Commande motorisée en option Non
Position de l'élément d'actionnement Frontal
Équippé de connecteurs Oui
