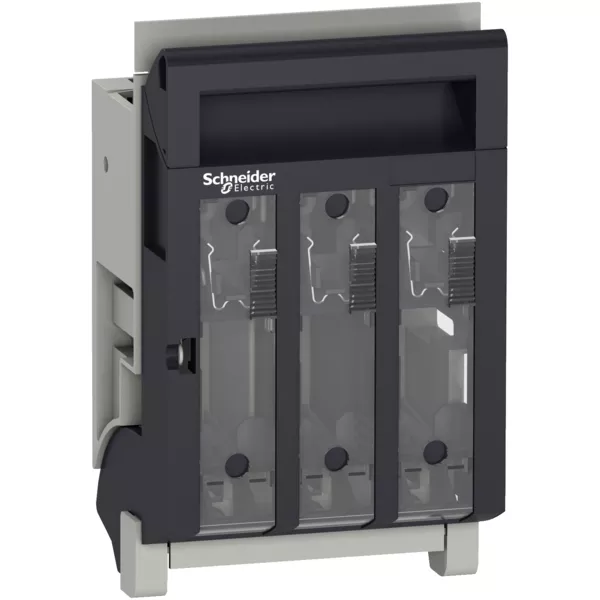

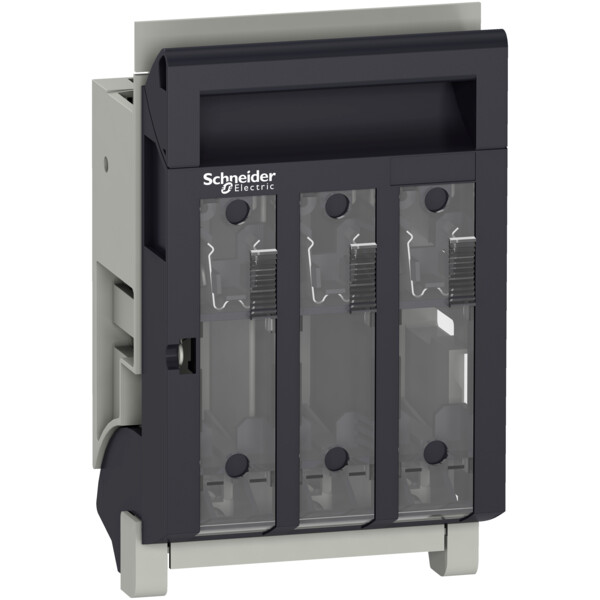

Fupact isft100 - inter sectionneur fusible - 3p - fixe - bornes 1,5 à 50mm²

Description

Caractéristiques principales :

Gamme de produits : ISFT100
Gamme : Fupact
Nom du produit : Fupact ISFT
Nom abrégé de l'appareil : ISFT100
Fonction produit : Sectionneur inter-fusible
Fonction de l’appareil : DistributionProtection, surveillance et contrôle des équipements

Caractéristiques complémentaires :

Description des pôles : 3P
Pôles protégés : 3f
Type de fusible : DIN
Taille du fusible : NH000
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Type de commande : Poignée de porte-fusibles
[ith] courant thermique conventionnel : 100 A ( 40 °C ) power dissipation per fuse: 9 W horizontal100 A ( 40 °C ) power dissipation per fuse: 9 W vertical95 A ( 45 °C ) power dissipation per fuse: 8.92 W horizontal95 A ( 45 °C ) power dissipation per fuse: 8.92 W vertical90 A ( 50 °C ) power dissipation per fuse: 8.85 W horizontal90 A ( 50 °C ) power dissipation per fuse: 8.85 W vertical85 A ( 55 °C ) power dissipation per fuse: 8.77 W horizontal85 A ( 55 °C ) power dissipation per fuse: 8.77 W vertical80 A ( 60 °C ) power dissipation per fuse: 8.7 W horizontal80 A ( 60 °C ) power dissipation per fuse: 8.7 W vertical75 A ( 65 °C ) power dissipation per fuse: 8 W horizontal75 A ( 65 °C ) power dissipation per fuse: 8 W vertical70 A ( 70 °C ) power dissipation per fuse: 7.3 W horizontal70 A ( 70 °C ) power dissipation per fuse: 7.3 W vertical
[ithe] courant thermique d'emploi sous enveloppe : 100 A ( 40 °C ) / dissipation de puissance par fusible: 9 W
Service assigné : Ininterrompu
[ui] tension assignée d'isolement : 800 V CA 50/60 Hz800 V CC
[uimp] tension assignée de tenue aux chocs : 6 kV
[ue] tension assignée d'emploi : 800 V CA 50/60 Hz AC-20800 V CC DC-20
[ie] courant assigné d'emploi : 100 A AC-21B 440/480 V CA 50/60 Hz100 A AC-21B 440/480 V CA 50/60 Hz100 A AC-21B 500 V CA 50/60 Hz100 A AC-21B 660/690 V CA 50/60 Hz100 A AC-21B 220/240 V CA 50/60 Hz100 A AC-21B 380/415 V CA 50/60 Hz100 A AC-22B 220/240 V CA 50/60 Hz100 A AC-22B 380/415 V CA 50/60 Hz100 A DC-21B 220 V CC 3 pôle en série100 A DC-21B 440 V CC 3 pôle en série
Pouvoir de coupure et de fermeture assigné : Icn 80000 A 415 VIcn 50000 A 500 VIcn 50000 A 690 VIn 100 A 415 VIn 100 A 500 VIn 100 A 690 V
Aptitude au sectionnement : Oui
Coupure visible : Oui
Fonctionnement des contacts : Interruption simple
Durée de vie mécanique : 2000 cycle
Durée de vie électrique : 300 cycle 690 V CA 50/60 Hz AC-21B300 cycle 690 V CA 50/60 Hz AC-21B300 cycle 415 V CA 50/60 Hz AC-22B
Classe de protection contre les chocs électriques : Face avant de classe II
Code couleur : RAL 7016 poignéeRAL 7035 chassis
Position de montage : HorizontalVertical
Mode d'installation : Fixe
Support de montage : Platine de montageRail DIN avec accessoires spécifiques
Emplacement de montage : Juxtaposés
Design : Conception horizontale
Bornes de connexions : Bornes à vis de serrage
Mode de raccordement : Screw clamp terminals upstream 100 A cable 1.5...50 mm²Screw clamp terminals downstream 100 A cable 1.5...50 mm²
Couple de serrage : Bornier : 3 N.m
