Photo(s) non contractuelle(s)

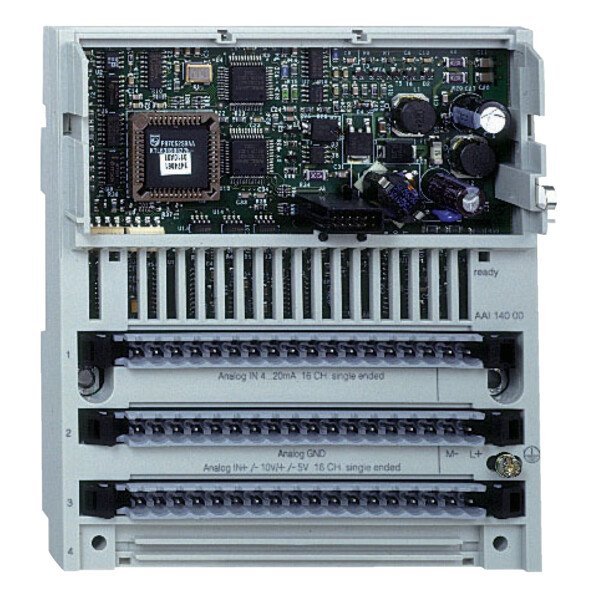

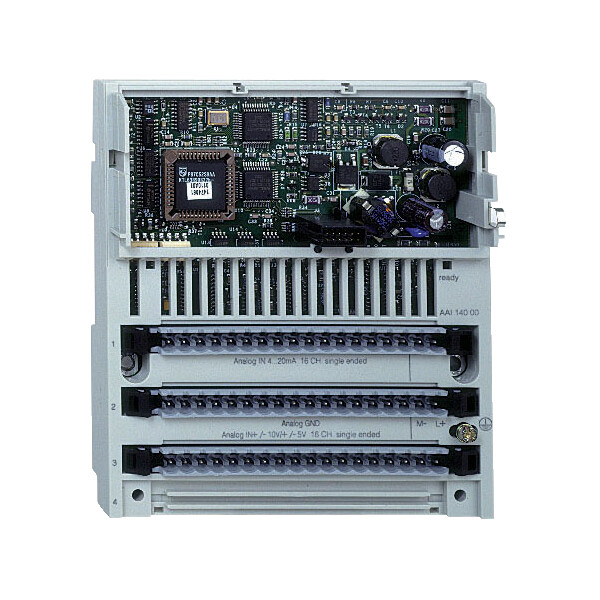

Schneider Electric 4 Ent Ana Ts,Tc,Mv
1 210,4833 € HT 1 452,58 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 2905 points de fidélité en achetant ce produit
Schneider Electric
SCH170XTS00100
Schneider Electric 3 Connecteurs A Vis
Non géré en stock
A commander
103,3833 € HT 124,06 € TTC
Schneider Electric
SCH170XTS00200
Schneider Electric 3 Connecteurs A Ressort
Non géré en stock
A commander
88,75 € HT 106,50 € TTC
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon Momentum
- Type de produit ou de composant : Base d'entrée analogique
- Nombre entrées analogiques : 4
- Type d'entrée analogique : Différentiel
- Plage entrées analogiques : +/- 100 mV 15 bits + signe > 10000 kOhm / +/- 25 mV 15 bits + signe > 10000 kOhm
- Type de thermocouple : Thermocouple B / Thermocouple E / Thermocouple J / Thermocouple K / Thermocouple N / Thermocouple R / Thermocouple S / Thermocouple T
- Format des données : 16 bits complets signés
- Erreur de précision absolue : +/- 21 µV 25 °C +/- 25 mV / +/- 27 µV 25 °C +/- 100 mV / +/- 46 µV 60 °C +/- 25 mV / +/- 94 µV 60 °C +/- 100 mV
- Type de sonde de température : Ni 100 0.125 mA +/- 25 mV / Ni 1000 0.125 mA +/- 100 mV / Pt 100 0.125 mA +/- 25 mV / Pt 1000 0.125 mA +/- 100 mV
- Temps de mise à jour : 500 ms
- Isolement entre voies : 400 V CC
- Isolement entre voies et terre : 500 V c.a. pendant 1 minute
- Isolation entre alimentation et terre : 500 V pendant 1 minute
- Tension de mode commun admissible : 100 V DC entre les canaux et la masse / 115 V AC monophasé ou triphasé entre les canaux / 200 V DC entre les canaux / 250 V AC entre les canaux et la masse / 250 V AC monophasé entre les canaux
- Réjection mode commun : 120 dB DC entre les canaux / 130 dB 50 Hz AC entre les canaux / 135 dB DC entre les canaux et la masse / 140 dB 60 Hz AC entre les canaux / 145 dB 50 Hz AC entre les canaux et la masse / 155 dB 60 Hz AC entre les canaux et la masse
- Réjection mode série : 35 dB 50 Hz AC / 45 dB 60 Hz AC
- Besoin en puissance externe : +/- 30 V DC
- Puissance dissipée en w : <= 5.5 W
- Protection inversion de polarité : Interne
- Type de protection : 2 A interne à fusion lente
- Calibre du fusible à associer : 500 mA à fusion rapide
- Marquage : CE
- Signalisation locale : 4 DELs statut du canal
- Raccordement électrique : 2 connecteurs pour les borniers amovibles
- Consommation électrique : 305 mA 24 V DC
- Profondeur : 47.5 mm
- Hauteur : 125 mm
- Largeur : 141.5 mm
- Masse du produit : 0.215 kg
Ancien produit : Telemecanique 170AAI52040
Caractéristiques techniques
| Largeur | 141,5 mm |
| Hauteur | 125,0 mm |
| Profondeur | 47,5 mm |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées analogiques | 4,0 |
| Type de tension d’alimentation | Dc |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Entrée, courant | Non |
| Entrée, tension | Non |
| Entrée, résistance | Non |
| Entrée, thermomètre à résistance | Non |
| Entrée, thermo-élément | Oui |
| Signal d'entrée configurable | Non |
| Sortie, courant | Non |
| Sortie, tension | Non |
| Signal de sortie configurable | Non |
| Résolution des entrées analogiques | 16,0 Bit |
| Finition du raccordement électrique | Autre |
| Montage possible sur barres profilées | Non |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Raccordement au bus de champ possible sur coupleur de bus séparé | Non |
| Composants système | Non |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Autre |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Encastrement frontal possible | Non |
| Montage sur rack possible | Non |
| Montage mural/direct possible | Non |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Non |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Entrées analogiques configurables | Oui |
| Sorties analogiques configurables | Non |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Nombre de sorties analogiques | 0,0 |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Sil conformément à iec 61508 | Sans |
