Photo(s) non contractuelle(s)

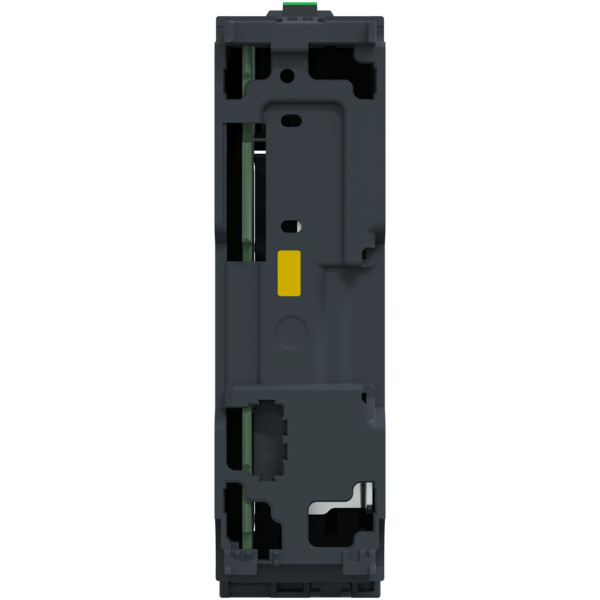

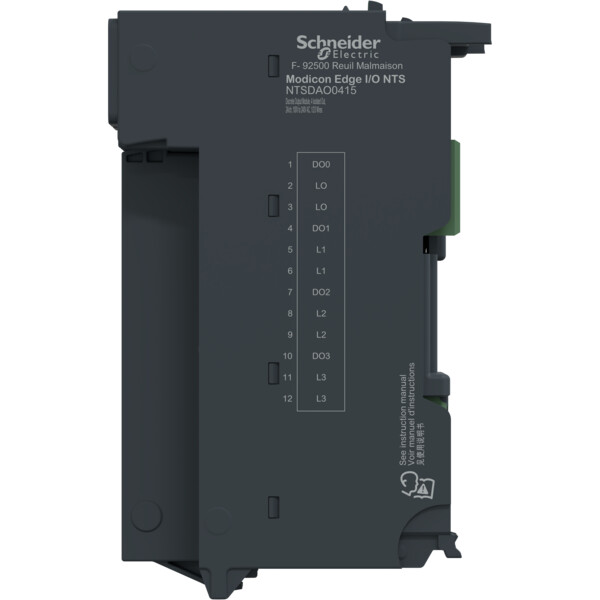

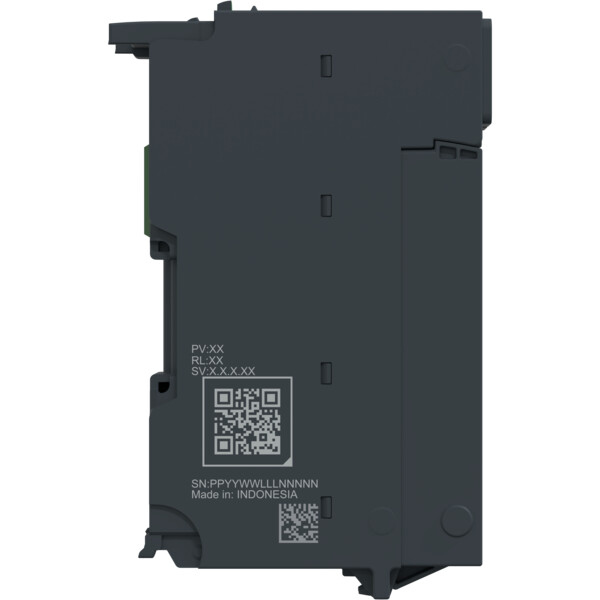

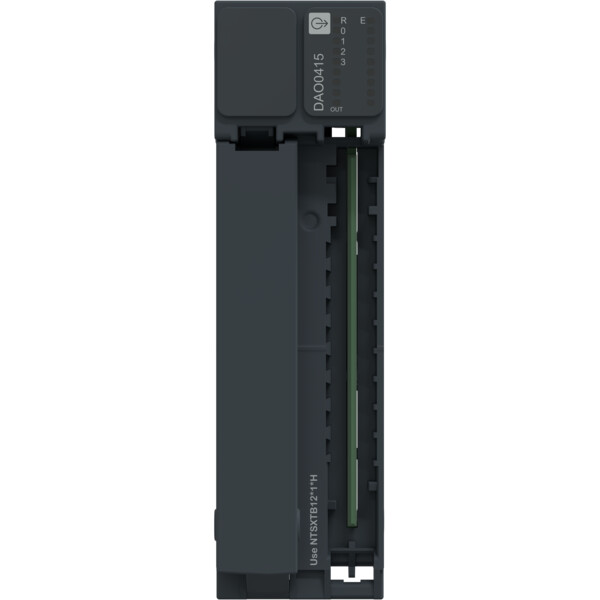

EdgeIO NTS Module seul Sortie TOR 4 voies-100à240VAC-2A-Sink-1/2/3Fils
Schneider Electric
SCHNTSXEM0000H
Edge i/o nts pour connecteur 12points 5mm ou 18points 3,81mm-sachet 15pcs-durcie
Non géré en stock
A commander
24,2583 € HT 29,11 € TTC
Schneider Electric
SCHNTSXMP1000
Edge i/o nts roue codeuse 8dents - sachet 10 pcs
Non géré en stock
A commander
8,7583 € HT 10,51 € TTC
Schneider Electric
SCHNTSXMP2000
Edge i/o nts accessoire, porte etiquette, sachet de 50 pcs
Non géré en stock
A commander
26,9583 € HT 32,35 € TTC
Schneider Electric
SCHNTSXTB12010H
Edge i/o nts connecteur 12pts à vis 5mm ac sans capot - durcie
Non géré en stock
A commander
16,20 € HT 19,44 € TTC
Schneider Electric
SCHNTSXTB12011H
Edge i/o nts connecteur 12pts à vis 5mm ac avec capot - durcie
Non géré en stock
A commander
18,3083 € HT 21,97 € TTC
Schneider Electric
SCHNTSXTB12210H
Edge i/o nts connecteur 12pts à ressort 5mm ac sans capot - durcie
Non géré en stock
A commander
16,20 € HT 19,44 € TTC
Schneider Electric
SCHNTSXTB12211H
Edge i/o nts connecteur 12pts à ressort 5mm ac avec capot - durcie
Non géré en stock
A commander
18,3083 € HT 21,97 € TTC
Description
A quoi sert le produit ? Où l'installer ?
Ce module permet la commande de 4 sorties transistors 2A par voie tout ou rien 100V à 240VAC, il peut recevoir 1, 2 ou 3 fils par sortie et être câblée pour logique positive avec chaque voie isolée. Ce produit s'installe derrière une tête de station Edge I/O NTS.
Qu'est-ce que je reçois quand j'achète cette référence ?
La référence se compose d'1 élément : le module.
Quels sont les avantages à l'installation ?

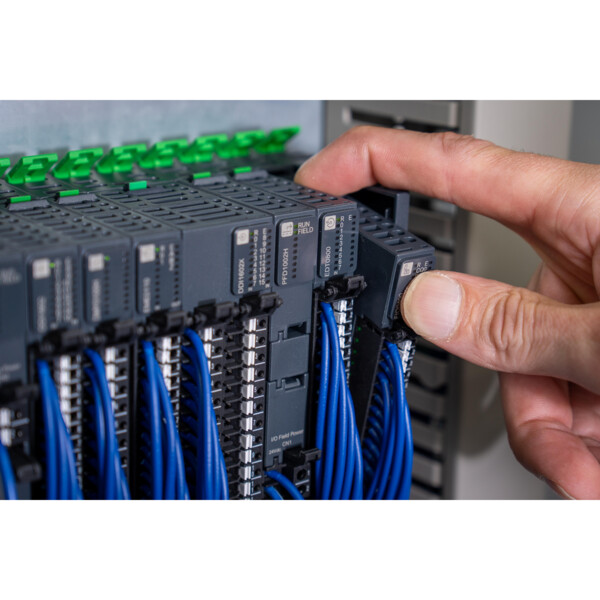

Ce module permet de déporter des entrées/sorties de façon simple et intuitive. Il est conçu avec une embase qui permet le hotswap (remplacement du module sous tension)
A quels standards et normes le produit répond-il ?
Le module est certifié Marine et Ferroviaire et ATEX zone 2.
Le saviez-vous ?
Ce produit est à est à associer avec les produits de la gamme Edge I/O NTS . Il peut être mis en œuvre avec les logiciels EcoStruxure Machine Expert (avec les contrôleurs M241,M251, M262 et PacDrive), EcoStruxure Control Expert (automates M340 et M580) et EcoStruxure Automation Expert (automates M580d, M251d...).
Caractéristiques techniques
| Largeur | 30,0 mm |
| Hauteur | 100,0 mm |
| Profondeur | 69,0 mm |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées numériques | 0,0 |
| Nombre de sorties numériques | 4,0 |
| Type de tension d’alimentation | Ac |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Courant de sortie | 2,0 A |
| Protection contre les courts-circuits, sorties disponibles | Non |
| Type de sortie numérique | Triac |
| Finition du raccordement électrique | Raccordement par borne à ressort/vis |
| Montage possible sur barres profilées | Oui |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Raccordement au bus de champ possible sur coupleur de bus séparé | Non |
| Composants système | Non |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
| Encastrement frontal possible | Non |
| Montage sur rack possible | Non |
| Montage mural/direct possible | Non |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation ca 50 hz | 100,0 240,0 V |
| Tension d'alimentation ca 60 hz | 100,0 240,0 V |
| Tension admissible à la sortie | 85,0 264,0 V |
| Type de tension de sortie | Ac |
| Sorties numériques configurables | Non |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
