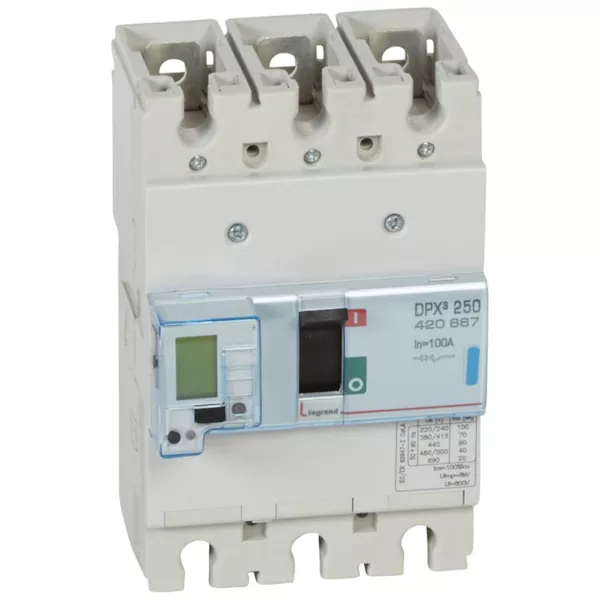

Photo(s) non contractuelle(s)
Disjoncteur de puissance dpx³ 250 - électronique à unité de mesure - 70 ka - 3p - 100 a
Ce produit est abandonné, nous vous proposons un article équivalent : LEG423501
Produit abandonné
- Non disponible
Legrand
LEG423501
Disjoncteur dpx³250hp électronique s10 avec unité de mesure 70ka 3p 100a
Non géré en stock
A commander
1 951,6083 € HT 2 341,93 € TTC
Description
Caractéristiques généralesDisjoncteurs électroniques avec unité de mesure
- Thermique réglable de 0,4 à 1 In
- Magnétique réglable de 1,5 à 10 In
- Ir, Tr, Isd, Tsd réglables
- Unité de mesure intégrée avec affichage
- LCD : courants, tensions, fréquence, puissance, énergie et harmoniques
Caractéristiques du produit
Pouvoir de coupure Icu 70 kA (400 V~)
- Disponibilité mars 2011
- 3P
- In : 100 A
Caractéristiques e-catalogue LEGRAND
Caractéristiques techniques
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 60 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 1000 A |
| Réglage de courant du déclencheur de surcharge | 40 A |
| Réglage de courant du déclencheur de surcharge | 100 A |
| Tension assignée (ue) | 220 V |
| Tension assignée (ue) | 690 V |
| Plage de réglage du déclencheur de court-circuit non retardé | 60 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 1000 A |
| Nombre de contacts auxiliaires à deux directions | 1 |
| Avec déclencheur à sous-tension intégré | True |
| Nombre de pôles | 3 |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Indice de protection (ip) | Ip30 |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 70 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Courant permanent nominal (iu) | 100 A |
| Appareil complet avec unité de protection | True |
| Commande motorisée intégrée | False |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée en option | True |
| Montage de profilés chapeaux en option | True |
| Relais de signalisation de déclenchement disponible | True |
| Finition de l'élément d'actionnement | Manette / levier |
| Adapté à un montage de profilés chapeaux | True |
| Protection intégrée contre les mises à la terre accidentelles | False |
