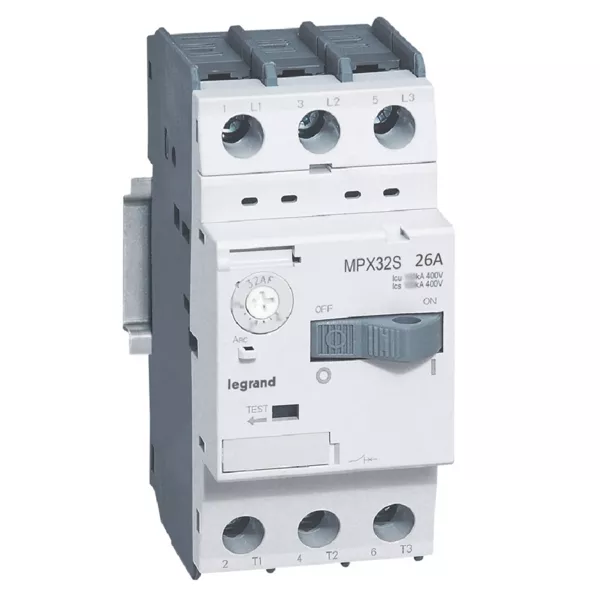

Disjoncteur moteur magnéto-thermique mpx³ 32s - 26 a - 15 ka
Si besoin urgent, nous vous proposons les articles suivants :
SCHGV2ME22
146,7083 € HT 176,05 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 5 à 10 jours (délai estimé)
Jusqu'à 352 points de fidélité en achetant ce produit
Schneider Electric
SCHGV2ME22
Disjoncteur moteur 20 à 25A Schneider Gv2Me22 3P 3D Déclencheur Magnétothermique
Offre limitée
8 produits disponibles
42,50 € HT 51,00 € TTC
35,5167 € HT 42,62 € TTC
Gewiss
GEWGW96762

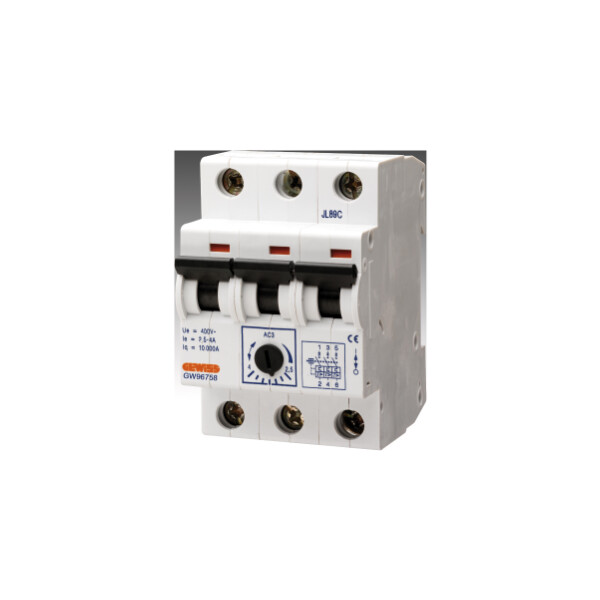

Disjoncteur Moteurs 16-25a
Non géré en stock
A commander
140,4167 € HT 168,50 € TTC
Description
Caractéristiques :Disjoncteurs moteurs MPX³ - de 0,16 A à 100 A
- Conformes aux normes NF EN 60947-1, 60947-2 et 60947-4
Disjoncteurs magnétothermiques
- Seuil de déclenchement thermique réglable
- Seuil de déclenchement magnétique : 13 IeMPX³ 32S
- Pouvoir de coupure standard
- Avec commande à bascule
- Fixation sur rail symétrique
- Courant assigné d'emploi Ie : 26 A
- Plage de réglage : 18 à 26 A
- Déclenchement instantané : 338 A
- Pouvoir de coupure Icu à 415 V : 15 kA
Caractéristiques techniques
| Réglage de courant du déclencheur de surcharge | 18 A |
| Réglage de courant du déclencheur de surcharge | 26 A |
| Tension de fonctionnement normale | 220 V |
| Tension de fonctionnement normale | 690 V |
| Plage de réglage du déclencheur de court-circuit non retardé | 338 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 338 A |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 15 kA |
| Avec déclencheur à sous-tension intégré | True |
| Avec commutateur auxiliaire intégré | True |
| Nombre de pôles | 3 |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Profondeur | 75 mm |
| Hauteur | 94 mm |
| Largeur | 45 mm |
| Indice de protection (ip) | Ip20 |
| Finition de l'élément d'actionnement | Levier |
| Type de raccordement du circuit principal | Borne en cadre |
| Puissance de fonctionnement nominale, ac-3, 400 v | 11 kW |
| Puissance de fonctionnement nominale, ca-3, 230 v | 5.5 kW |
| Courant permanent nominal (iu) | 26 A |
| Avec protection thermique | True |
| Technique de déclenchement | Thermomagnétique |
| Sensible à une défaillance de phase | False |
