Photo(s) non contractuelle(s)

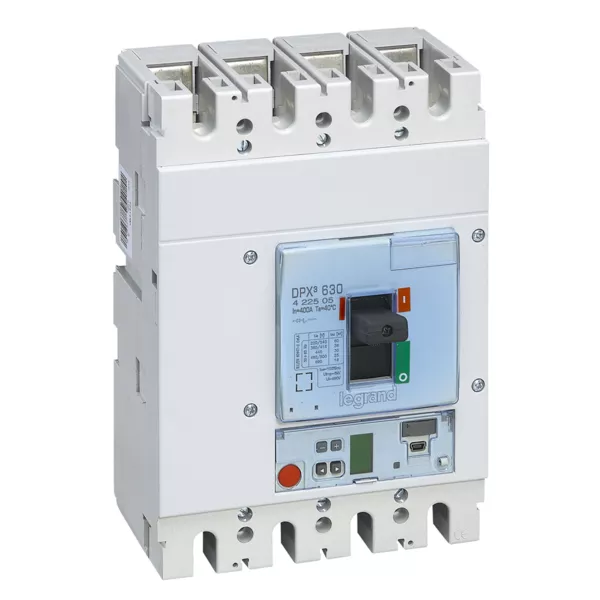

Disjoncteur électronique s1 dpx³ 630 - icu 36 ka - 4p - 400 a
3 411,4917 € HT 4 093,79 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 5 à 10 jours (délai estimé)
Jusqu'à 8187 points de fidélité en achetant ce produit
Legrand
LEG980256
Legrand rechange dpx 630
Non géré en stock
A commander
66,4333 € HT 79,72 € TTC
Legrand
LEG980264
Kit pièces de rechange DPX 630 Legrand
Non géré en stock
A commander
53,3833 € HT 64,06 € TTC
Description
Désignation :Disjoncteur électronique s1 dpx³ 630 - icu 36 ka - 4p - 400 a
Caractéristiques :
DPX³ 630
disjoncteurs de puissance magnétothermiques et électroniques de 250 à 630 A
Disjoncteurs de puissance, boîtiers moulés, qui assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
Se montent sur platine dans les coffrets et armoires XL³
S'équipent avec les auxiliaires
S'associent aux blocs différentiels ou au relais différentiel
Livrés avec vis de fixation, plages de raccordement pour barres et cloisons de séparation
Conformes à la norme NF IEC 60947-2
Réglages plombables Disjoncteurs électroniques S1
Réglage Ir, Isd
Voyants de fonctionnementPouvoir de coupure Icu 36 kA (400 V~)
4P :
In : 400 A
Caractéristiques techniques
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 240 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 4000 A |
| Réglage de courant du déclencheur de surcharge | 160 A |
| Réglage de courant du déclencheur de surcharge | 400 A |
| Tension assignée (ue) | 220 V |
| Tension assignée (ue) | 690 V |
| Plage de réglage du déclencheur de court-circuit non retardé | 5000 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 5000 A |
| Nombre de contacts auxiliaires à deux directions | 2 |
| Avec déclencheur à sous-tension intégré | True |
| Nombre de pôles | 4 |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Indice de protection (ip) | Ip30 |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 36 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Appareil complet avec unité de protection | True |
| Courant permanent nominal (iu) | 400 A |
| Commande motorisée intégrée | False |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée en option | True |
| Montage de profilés chapeaux en option | False |
| Relais de signalisation de déclenchement disponible | True |
| Finition de l'élément d'actionnement | Manette / levier |
| Adapté à un montage de profilés chapeaux | False |
| Protection intégrée contre les mises à la terre accidentelles | False |
