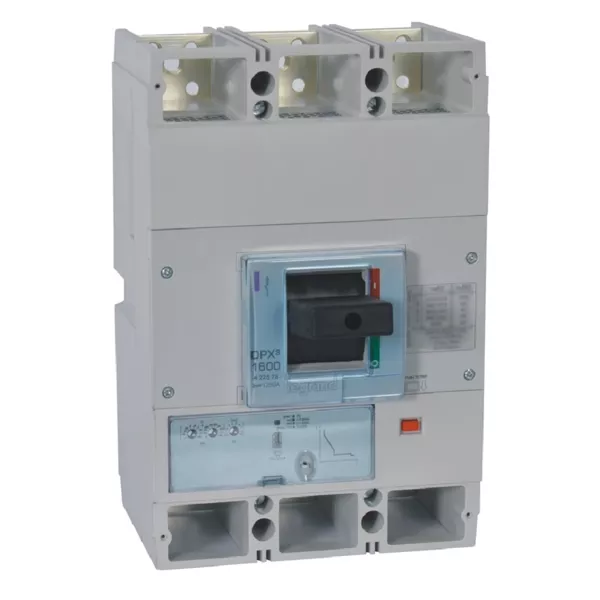

Disjoncteur électronique s1 dpx³ 1600 - icu 100 ka - 3p - 1250 a
7 813,25 € HT 9 375,90 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 15 à 20 jours (délai estimé)
Jusqu'à 12000 points de fidélité en achetant ce produit
Legrand
LEG980257
Legrand rechange dpx 1600
Non géré en stock
A commander
190,9083 € HT 229,09 € TTC
Description
Désignation :Disjoncteur électronique s1 dpx³ 1600 - icu 100 ka - 3p - 1250 a
Caractéristiques :
DPX³ 1600
disjoncteurs de puissance magnétothermiques et électroniques de 630 à 1600 A
Disjoncteurs de puissance, boîtiers moulés, qui assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
Se montent sur platine dans les coffrets et armoires XL³
S'équipent avec les auxiliaires
S'associent aux relais différentiels
Livrés avec vis de fixation, plages de raccordement pour barres et cloisons de séparation
Réglages plombables
Conformes à la norme NF IEC 60947-2 Disjoncteurs électroniques S1
Réglage Ir, Isd
Protection instantanée
Voyants de fonctionnementPouvoir de coupure Icu 100 kA (400 V~)
3P :
In : 1250 A
Caractéristiques techniques
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 750 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 12500 A |
| Réglage de courant du déclencheur de surcharge | 500 A |
| Réglage de courant du déclencheur de surcharge | 1250 A |
| Tension assignée (ue) | 220 V |
| Tension assignée (ue) | 690 V |
| Plage de réglage du déclencheur de court-circuit non retardé | 15000 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 15000 A |
| Nombre de contacts auxiliaires à deux directions | 3 |
| Avec déclencheur à sous-tension intégré | True |
| Nombre de pôles | 3 |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Indice de protection (ip) | Ip30 |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 100 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Courant permanent nominal (iu) | 1250 A |
| Appareil complet avec unité de protection | True |
| Commande motorisée intégrée | False |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée en option | True |
| Montage de profilés chapeaux en option | False |
| Relais de signalisation de déclenchement disponible | True |
| Finition de l'élément d'actionnement | Manette / levier |
| Adapté à un montage de profilés chapeaux | False |
| Protection intégrée contre les mises à la terre accidentelles | False |
