Photo(s) non contractuelle(s)

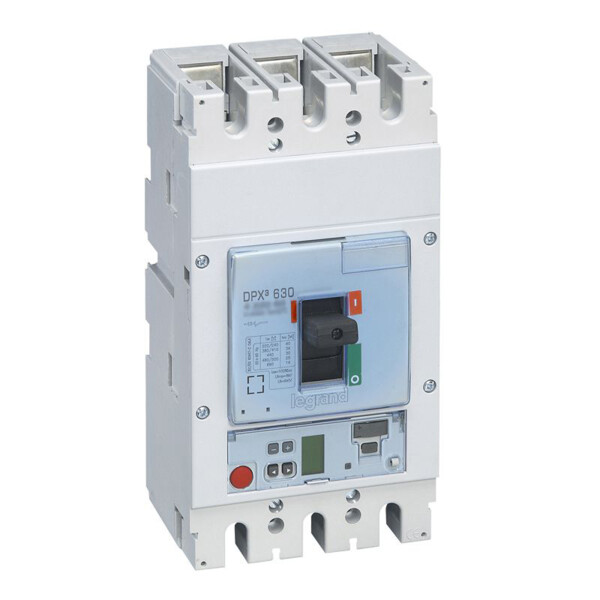

Disjoncteur électronique s2 dpx³ 630 - icu 70 ka - 3p - 630 a
Ce produit est abandonné, nous vous proposons un article équivalent : LEG422844
Produit abandonné
- Non disponible
Legrand
LEG980256
Legrand rechange dpx 630
Non géré en stock
A commander
66,4333 € HT 79,72 € TTC
Legrand
LEG980264
Kit pièces de rechange DPX 630 Legrand
Non géré en stock
A commander
53,3833 € HT 64,06 € TTC
Legrand
LEG422844
Dpx³630 disjoncteur electronique s10 3p 630a 70ka
Non géré en stock
A commander
5 039,8167 € HT 6 047,78 € TTC
Description
Caractéristiques :DPX³ 630 - disjoncteurs de puissance magnétothermiques et électroniques de 250 à 630 A
- Disjoncteurs de puissance, boîtiers moulés, qui assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Se montent sur platine dans les coffrets et armoires XL³
- S'équipent avec les auxiliaires
- S'associent aux blocs différentiels ou au relais différentiel
- Livrés avec plages de raccordement pour barres, cache-vis
- Conformes à la norme NF IEC 60947-2
- Réglages plombables
Disjoncteurs électroniques S2
- Réglage Ir, Isd, tr, tsd
- Voyants de fonctionnement
- Prise de test
- Sélectivité dynamique et logiquePouvoir de coupure Icu 70 kA (400 V~)
- 3P :
- In : 630 A
Caractéristiques techniques
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 378 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 6300 A |
| Réglage de courant du déclencheur de surcharge | 252 A |
| Réglage de courant du déclencheur de surcharge | 630 A |
| Tension assignée (ue) | 220 V |
| Tension assignée (ue) | 690 V |
| Plage de réglage du déclencheur de court-circuit non retardé | 5000 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 5000 A |
| Nombre de contacts auxiliaires à deux directions | 2 |
| Avec déclencheur à sous-tension intégré | True |
| Nombre de pôles | 3 |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Indice de protection (ip) | Ip30 |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 70 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Appareil complet avec unité de protection | True |
| Courant permanent nominal (iu) | 630 A |
| Commande motorisée intégrée | False |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée en option | True |
| Montage de profilés chapeaux en option | False |
| Relais de signalisation de déclenchement disponible | True |
| Finition de l'élément d'actionnement | Manette / levier |
| Adapté à un montage de profilés chapeaux | False |
| Protection intégrée contre les mises à la terre accidentelles | False |
