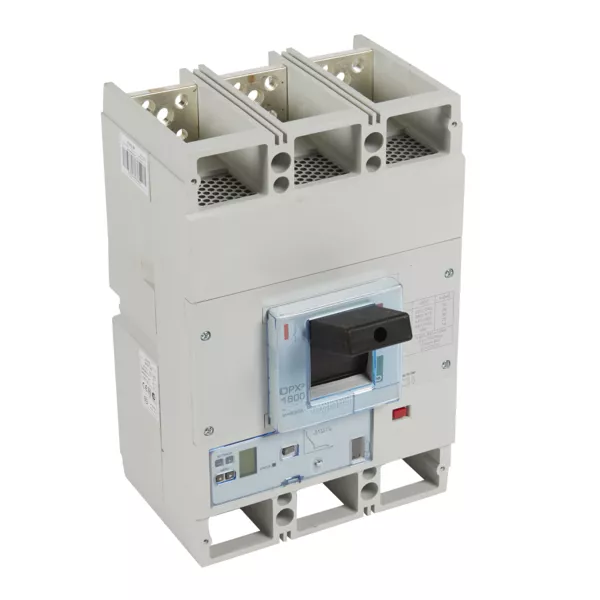

Disjoncteur électronique s2 dpx³ 1600 - icu 36 ka - 3p - 1236 a
5 292,4917 € HT 6 350,99 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 5 à 10 jours (délai estimé)
Jusqu'à 12000 points de fidélité en achetant ce produit
Legrand
LEG980257
Legrand rechange dpx 1600
Non géré en stock
A commander
190,9083 € HT 229,09 € TTC
Description
Caractéristiques :DPX³ 1600 - disjoncteurs de puissance magnétothermiques et électroniques de 630 à 1600 A
- Disjoncteurs de puissance, boîtiers moulés, qui assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Se montent sur platine dans les coffrets et armoires XL³
- S'équipent avec les auxiliaires
- S'associent aux relais différentiels
- Livrés avec plages de raccordement pour barres, cache-vis, borniers intégrés
- Réglages plombables
- Conformes à la norme NF IEC 60947-2
Disjoncteurs électroniques S2
- Réglage Ir, Isd, tr, tsd
- Protection instantanée
- Voyants de fonctionnement
- Prise de test
- Sélectivité dynamique et logiquePouvoir de coupure Icu 36 kA (400 V~)
- 3P :
- In : 1250 A
Caractéristiques techniques
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 750 A |
| Plage de réglage du déclencheur de court-circuit retardé de courte durée | 12500 A |
| Réglage de courant du déclencheur de surcharge | 500 A |
| Réglage de courant du déclencheur de surcharge | 1250 A |
| Tension assignée (ue) | 220 V |
| Tension assignée (ue) | 690 V |
| Plage de réglage du déclencheur de court-circuit non retardé | 15000 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 15000 A |
| Nombre de contacts auxiliaires à deux directions | 3 |
| Avec déclencheur à sous-tension intégré | True |
| Nombre de pôles | 3 |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Indice de protection (ip) | Ip30 |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 36 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Appareil complet avec unité de protection | True |
| Courant permanent nominal (iu) | 1250 A |
| Commande motorisée intégrée | False |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée en option | True |
| Montage de profilés chapeaux en option | False |
| Relais de signalisation de déclenchement disponible | True |
| Finition de l'élément d'actionnement | Manette / levier |
| Adapté à un montage de profilés chapeaux | False |
| Protection intégrée contre les mises à la terre accidentelles | False |
