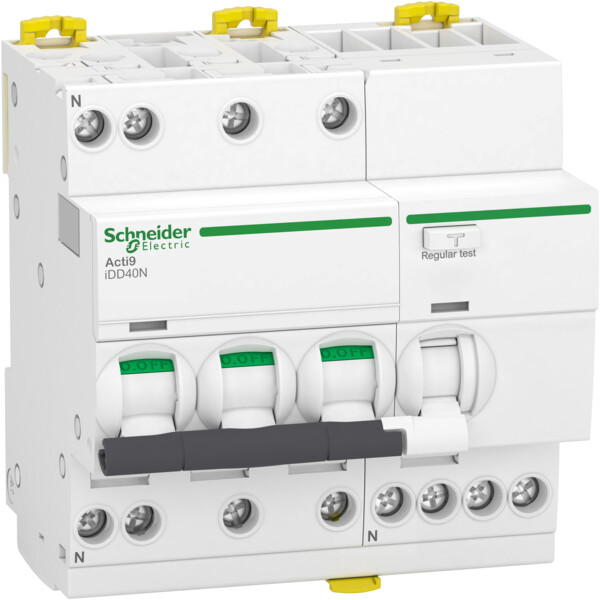

Disjoncteur différentiel 3P+N 32A Acti9 IDD40N courbe C 6000A/10ka 30ma type AC

Description

Acti9 iDD40N - Disjoncteur Différentiel 3P+N 32A Type AC

Description:

Le disjoncteur différentiel Acti9 iDD40N de Schneider Electric assure une protection fiable des personnes contre les chocs électriques et des installations contre les défauts d'isolement. Ce dispositif 3P+N de 32A, avec une courbe de déclenchement C et une sensibilité de 30mA de type AC, offre une protection optimale dans les applications résidentielles et tertiaires. Sa capacité de coupure de 6kA (Icn) et 10kA (Ics) garantit une sécurité accrue en cas de court-circuit.

Les + du produit:

• Protection des personnes contre les risques d'électrocution (30mA).
• Protection des installations contre les défauts d'isolement.
• Adapté aux applications résidentielles et tertiaires.
• Pouvoir de coupure élevé (Icn 6kA / Ics 10kA).
• Indication de défaut localisée pour un diagnostic rapide.
• Gamme Acti9 : modularité et intégration facile dans les tableaux électriques.
• Qualité et fiabilité Schneider Electric.

Caractéristiques techniques:

• Nom du produit: Acti9 iDD40N
• Fonction du produit: Disjoncteur différentiel (DDR)
• Nombre de pôles: 3P + N
• Courant assigné d'emploi (Ie): 32 A
• Type de réseau: AC
• Sensibilité du différentiel: 30 mA
• Classe de différentiel: Type AC
• Pouvoir de coupure nominal Icn: 6000 A conformément à EN/IEC 61008-1
• Pouvoir de coupure nominal Icn: 10 kA conformément à EN/IEC 61008-2-1
• Pouvoir de coupure nominal Ics: 6000 A conformément à EN/IEC 61008-2-1
• Pouvoir de coupure nominal Ics: 7500 A conformément à EN/IEC 61008-1
• Type de commande: Levier
• Position du neutre: À droite
• Courbe de déclenchement: C
• Fréquence du réseau: 50/60 Hz
• Tension assignée d'emploi Ue: 230 V AC
• Tension d'isolement Ui: 500 V AC
• Tension assignée de tenue aux chocs Uimp: 4 kV
• Indication de défaut local: Indicateur de défaut
• Mode de raccordement - bornes: Bornes à vis
• Pas de 9 mm: 8
• Largeur: 72 mm
• Hauteur: 91 mm
• Profondeur: 73.5 mm
• Poids du produit: 0.36 kg
• Durabilité mécanique: 20000 cycles
• Durabilité électrique: 10000 cycles

Conformité et protection:

• Normes: EN/IEC 61008-1, EN/IEC 61008-2-1
• Degré de protection IP: IP20 conformément à IEC 60529 (bornier), IP40 conformément à IEC 60529 (coffret)
• Degré de pollution: 2
• Tenue aux surtensions: 1 kV (onde de choc)
• Température ambiante de fonctionnement: -5...60 °C
• Température ambiante de stockage: -40...85 °C

Utilisation:

Ce disjoncteur différentiel Acti9 iDD40N est conçu pour la protection des circuits électriques dans les bâtiments résidentiels et tertiaires. Il se monte sur rail DIN et s'intègre facilement dans les tableaux électriques de la gamme Acti9. Il assure la coupure automatique de l'alimentation en cas de défaut d'isolement ou de contact direct, protégeant ainsi les personnes contre les électrocutions et les installations contre les dommages.

Faq:

1. Question: Quelle est la sensibilité de ce disjoncteur différentiel ? Réponse: La sensibilité est de 30mA.
2. Question: Ce disjoncteur est-il adapté à un usage domestique ? Réponse: Oui, il est parfaitement adapté aux installations résidentielles.
3. Question: Quel est le pouvoir de coupure en cas de court-circuit ? Réponse: Le pouvoir de coupure nominal (Icn) est de 6kA et 10kA.
4. Question: De quel type est la protection différentielle ? Réponse: Il s'agit d'une protection de type AC.
5. Question: Combien de pôles possède ce disjoncteur ? Réponse: Il possède 3 pôles plus le neutre (3P+N).
