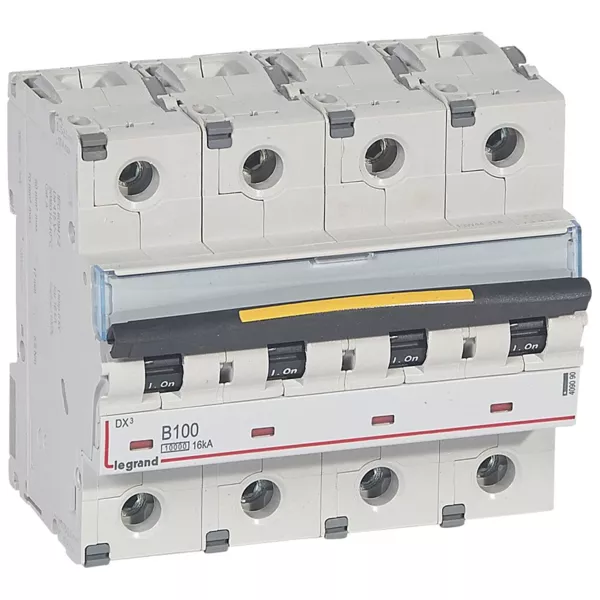

Disjoncteur dx³ 10000-vis/vis-4p-400v~-100a-16ka-courbe b-protect départ
833,95 € HT 1 000,74 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 5 à 10 jours (délai estimé)
Jusqu'à 2001 points de fidélité en achetant ce produit
Description
Caractéristiques généralesTétrapolaires 400 V~
Caractéristiques du produit
- Courbe B
- Intensité nominale : 100 A
- Nombre de modules : 6
- Pouvoir de coupure EN 60947-2 400 V~ : 16 kA
- Pouvoir de coupure EN 60947-2 230 V~ : 32 kA
Caractéristiques e-catalogue LEGRAND
Caractéristiques techniques
| Section de raccordement cable souple | 6 mm² |
| Section de raccordement cable souple | 50 mm² |
| Section de raccordement cable rigide | 6 mm² |
| Section de raccordement cable rigide | 70 mm² |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | 70 °C |
| Fréquence | 50 MHz |
| Fréquence | 60 MHz |
| Calibre/courant nominal assigné (in) | 100 A |
| Tension assignée (ue) | 400 V |
| Tension d'isolement assignée (ui) | 500 V |
| Indice de protection (ip) | Ip20 |
| Produits auxiliaires associables | True |
| Nombre de pôles protégés | 4 |
| Nombre de pôles (total) | 4 |
| Profondeur d'encastrement | 47 mm |
| Largeur en nombre de modules | 6 |
| Type de tension | Ac |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 16 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 32 kA |
| Degré de pollution | 2 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 10 kA |
| Pôle neutre sectionné simultanément | True |
| Montage encastré | True |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Caractéristique de déclenchement (type/courbe) | B |
| Antidéflagration | False |
