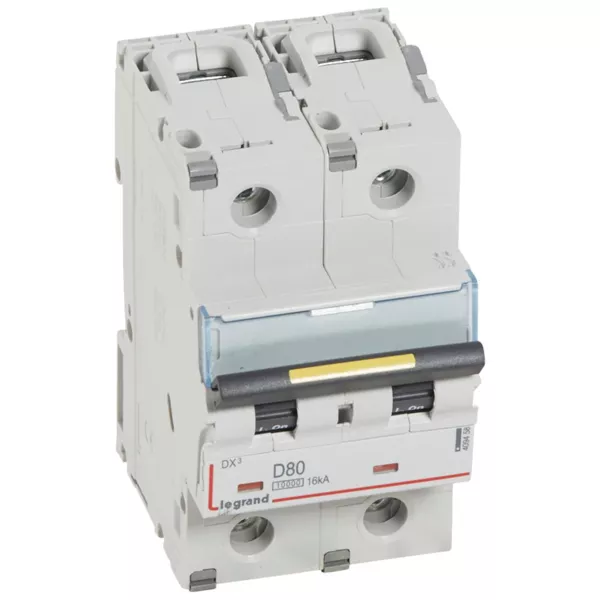

Disjoncteur dx³ 10000-vis/vis-2p-230/400v~-80a-16ka-courbe d-protect départ
394,8083 € HT 473,77 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 5 à 10 jours (délai estimé)
Jusqu'à 947 points de fidélité en achetant ce produit
Description
Caractéristiques généralesDX³ 10000 - 16 kA
- Reçoivent les blocs différentiels adaptables DX³
Caractéristiques du produit
Bipolaires 400 V~
- Intensité maxi : 80 A
- Nombre de modules : 3
- Pouvoir de coupure EN 60947-2 400 V~ : 16 kA
- Pouvoir de coupure EN 60947-2 230 V~ : 32 kA
Caractéristiques e-catalogue LEGRAND
Caractéristiques techniques
| Section de raccordement cable souple | 6 mm² |
| Section de raccordement cable souple | 50 mm² |
| Section de raccordement cable rigide | 6 mm² |
| Section de raccordement cable rigide | 70 mm² |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | 70 °C |
| Fréquence | 50 MHz |
| Fréquence | 60 MHz |
| Calibre/courant nominal assigné (in) | 80 A |
| Tension assignée (ue) | 400 V |
| Tension d'isolement assignée (ui) | 500 V |
| Indice de protection (ip) | Ip20 |
| Produits auxiliaires associables | True |
| Nombre de pôles protégés | 2 |
| Nombre de pôles (total) | 2 |
| Profondeur d'encastrement | 47 mm |
| Largeur en nombre de modules | 3 |
| Type de tension | Ac |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 16 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 32 kA |
| Degré de pollution | 2 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 10 kA |
| Pôle neutre sectionné simultanément | False |
| Montage encastré | True |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Caractéristique de déclenchement (type/courbe) | D |
| Antidéflagration | False |
