Photo(s) non contractuelle(s)

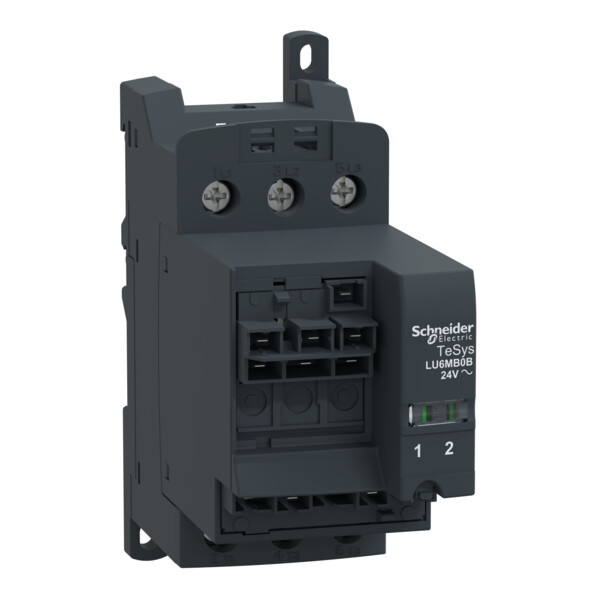

bloc inverseur LU6 32 A 24 V CA 50 à 60 Hz montage séparé
171,5417 € HT 205,85 € TTC
Jusqu'à 411 points de fidélité en achetant ce produit
Schneider Electric
SCHLU9BN11
BORNIER BOBINE CONTACT CONNECT. VIS-ETRIER
Non géré en stock
A commander
4,2833 € HT 5,14 € TTC
Schneider Electric
SCHLU9BN11C
PRECABLAGE BOBINE CONNECT. VIS-ETRIER
Non géré en stock
A commander
15,50 € HT 18,60 € TTC
Schneider Electric
SCHLU9BN11L
PRECABLAGE BOBINE LONG
Non géré en stock
A commander
19,2833 € HT 23,14 € TTC
Schneider Electric
SCHLU9M1
BORNIER BOBINE INVERSEUR CONNECT. VIS-ETRIER
Non géré en stock
A commander
4,5167 € HT 5,42 € TTC
Schneider Electric
SCHLU9MR1
BORNIER CONTROLE INV CONNECT. VIS-ETRIER
Non géré en stock
A commander
4,9833 € HT 5,98 € TTC
Schneider Electric
SCHLU9MR1C
PRECABLAGE CTRL INV CONNECT. VIS-ETRIER
Non géré en stock
A commander
14,9333 € HT 17,92 € TTC
Schneider Electric
SCHLU9MRC
PRECABLAGE BOB INVERSEUR
Non géré en stock
A commander
20,4833 € HT 24,58 € TTC
Schneider Electric
SCHLU9MRL
PRECABLAGE BOBINE LONG
Non géré en stock
A commander
26,6833 € HT 32,02 € TTC
Schneider Electric
SCHLUB120
base puissance 12 A contrôle sans connectique
Non géré en stock
A commander
51,4917 € HT 61,79 € TTC
Schneider Electric
SCHLUB320
base puissance 32 A contrôle sans connectique
Non géré en stock
A commander
71,0917 € HT 85,31 € TTC
Schneider Electric
SCHLUB380
No terminal base 38a
Non géré en stock
A commander
67,0833 € HT 80,50 € TTC
Description
Caractéristiques principales :- Gamme : TeSys
- Nom abrégé d'appareil : LU6MB
- Type de produit ou de composant : Bloc inverseur
- Mode d'installation : Rail
- [ue] tension assignée d'emploi : 230 V / 440 V / 500 V / 690 V
- Fréquence réseau : 40...60 Hz
- Durée de phase d'appel : 15 ms pour DC réseau / 25 ms pour AC réseau 50/60 Hz
- Temps de fonctionnement : 150 ms avec changement de direction / 75 ms sans changement de direction
- Tension circuit de commande : 24 V c.a.
- Consommation électrique : 2360 mA à 24 V c.a. I maximum lors de la fermeture
- [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 / 600 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
- Mode de raccordement : Control circuit : screw clamp terminals 1 cable 0.34...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - with cable end / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: rigid - without cable end / Control circuit : screw clamp terminals 2 cable 0.34...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - with cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - external diameter: 3 mm - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...10 mm² - external diameter: 4 mm - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...6 mm² - external diameter: 4 mm - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 1 cable 2.5...10 mm² - external diameter: 4 mm - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - external diameter: 4 mm - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - external diameter: 4 mm - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 2 cable 1.5...6 mm² - external diameter: 4 mm - cable stiffness: flexible - without cable end
- Couple de serrage : Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm plat / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm plat / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm empreinte Philips n°2 / Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm empreinte Philips n°2
- Masse du produit : 0.425 kg
Ancien produit : Telemecanique LU6MB0B
Caractéristiques techniques
| Largeur | 44,8 mm |
| Fonction | Contacteur-inverseur |
| Hauteur | 83,8 mm |
| Profondeur | 112,0 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 15,0 kW |
| Courant de fonctionnement nominal ca-3, 400 v | 32,0 A |
| Montage possible sur barres profilées | Oui |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24,0 24,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 24,0 24,0 V |
| Type de tension de fonctionnement | Ac |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
| Tension de fonctionnement ca 50 hz | 690,0 690,0 V |
| Tension de fonctionnement ca 60 hz | 690,0 690,0 V |
| Type de tension d'actionnement | Ac |
| Degré de protection (nema) | Autre |
| Puissance de fonctionnement nominale nema | 14,9 kW |
