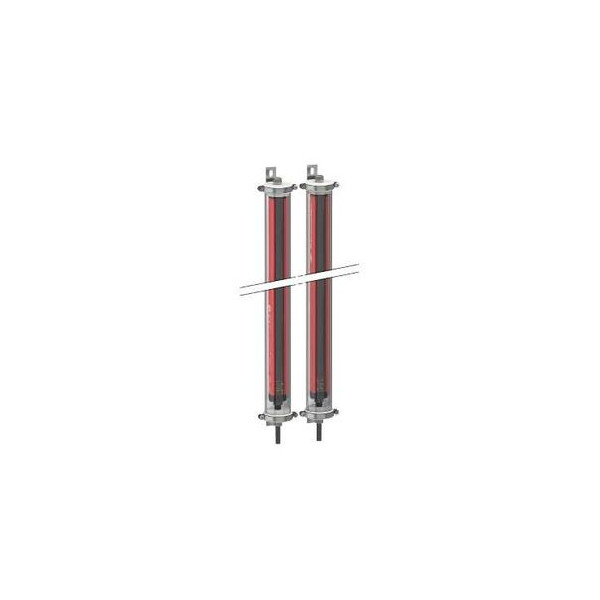

Barrière de sécurité XUSL - type 4 - détection main - longue portée - 760 mm
2 819,3417 € HT 3 383,21 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 30 à 35 jours (délai estimé)
Jusqu'à 6766 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Détection de sécurité Preventa
- Type de produit ou de composant : Rideau photoélectrique de sécurité (type 4)
- Nom abrégé d'appareil : XUSL4E
- Type de sortie : 2 OSSD de sorties de sécurité état solide PNP (integrated arc suppression)
- Application spécifique du produit : Pour protection des mains
- Diamètre minimum de l'objet détecté : 30 mm
- Portée nominale : 3...17 m by cabling - 0...8 m by cabling
- Hauteur protégée : 760 mm
- Nombre de faisceaux : 38
- Type de démarrage : Automatique - Manuel
- Type de commande : Sélectionné par câblage
- Système de détection : Système émetteur - récepteur
- Temps de réponse : 10,5 ms
- Composition du kit : Adjustable mounting bracket(s) - 1 receiver(s) - 1 transmitter(s) - 1 guide d?utilisation avec certificat de conformité sur CD-ROM - Silicone o-ring(s) - 1 PVC cable(s)
- [eaa] angle d?ouverture efficace : +/- 2.5 ° à 3 m
- Émission : IR LED (? = 950 nm)
- [us] tension d'alimentation : 24 V DC (+/- 20 %)
- Alimentation : Alimentation puissance must meet requirements of IEC 61496-1 - Alimentation puissance must meet requirements of IEC 60204-1
- [ie] courant assigné d'emploi : 2 A
- Consommation électrique : 42 mA sans charge (transmetteur) - 83 mA sans charge (récepteur) - 42 mA (transmetteur) - 900 mA avec charge maximale (récepteur)
- Limites du courant de sortie : 0.4 A pour OSSD de sorties de sécurité
- Tension de sortie : 24 V
- Type de circuit de sortie : DC
- Tension de déchet : <= 0.5 V
- Puissance maximum : 10 W
- Signalisation locale : 1 multi couleur LED (transmetteur) - 2 dual colour DEL (récepteur)
- Raccordement électrique : 1 connecteur mâle M12 5 broches (transmetteur) - 1 connecteur mâle M12 8 broches (récepteur)
- Type de câble : AWG 22 câble non blindé of 10 m
- Résistance ohmique de câble : 55.31 mOhm
- Fonction disponible : Test - Muting through external safety module XPSLCMUT1160 - Affichage DEL de l'état de fonctionnement - Anti-condensation system
- Marquage : CE
- Matière : Tube : PMMA (polyméthacrylate de méthyle) - Sealing plug : acier inox AISI 316L - Câble : PVC (chlorure de polyvinyle)
- Couleur du logement : RAL 3000 : red
- Mode de fixation : Par supports de fixation
- Masse du produit : 5.05 kg
- Type d'offre : Long distance
- Équipement fournis : With heating system
Caractéristiques techniques
| Tension d'alimentation de courant nominal us cc | 24 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Portée du champ de protection | 17.0 m |
| Nombre de sorties de semiconducteur protégées | 2.0 |
| Fondu possible | False |
| Tension de commutation de l'ossd à l'état « high » | 24.0 V |
| Température ambiante | -25.0 °C |
| Température ambiante | 55.0 °C |
| Nombre de sorties de semiconducteur avec fonction de signalisation | 0.0 |
| Nombre de sorties retardées protégées | 0.0 |
| Avec codage des faisceaux | False |
| Capacité de détection des éprouvettes | 30.0 mm |
| Zone de la livraison du système à sens unique | Émetteur et récepteur |
| Nombre de sorties retardées avec fonction de signalisation | 0.0 |
| Courant de sortie max. au niveau de la sortie protégée | 400.0 mA |
| Adapté aux fonctions de sécurité | True |
| Avec fonction de surveillance des appareils disposés en aval | False |
| Avec blocage du redémarrage | True |
| Avec fonction silence | True |
| Commande cadencée possible | False |
| Longueur d'onde du capteur | 950.0 nm |
| Hauteur du capteur | 920.0 mm |
| Override possible | False |
| Temps de réaction | 10.5 ms |
| Longueur du capteur | 76.0 mm |
| Résolution réduite | False |
| Hauteur du champ de protection | 760.0 mm |
| Résolution de la barrière photoélectrique | 30.0 mm |
| Possibilité de mise en cascade | False |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de sécurité selon iec 61496-1 | 4 |
| Finition de la sortie de commutation de l'ossd | Pnp/pnp |
| Type de tension | Ac/dc |
| Indice de protection (ip) | Ip65 |
| Largeur du capteur | 75.0 mm |
| Finition du raccordement électrique | Connecteur m12 |
| Classe de protection du matériel | Classe de protection 3 |
| Finition de l'interface pour communication orientée sur la sécurité | Autre |
