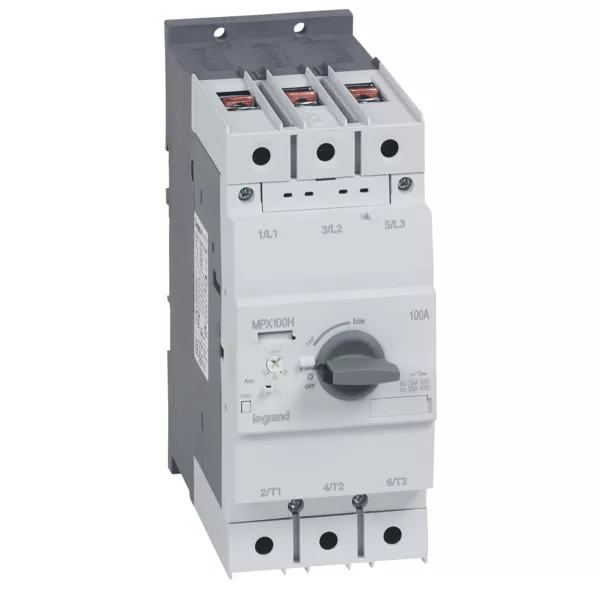

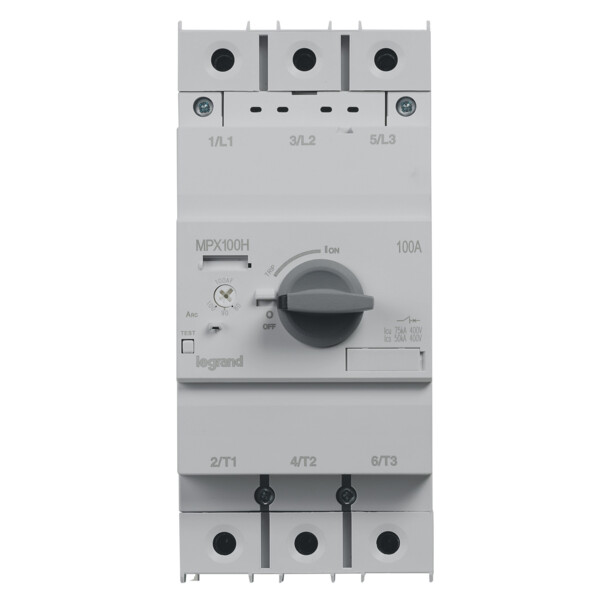

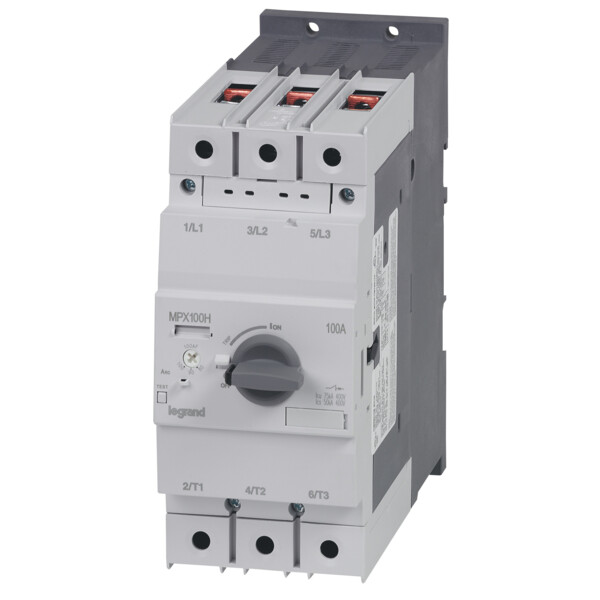

Mpx 100h disjoncteur moteur magneto thermique 80-100a 50ka
933,40 € HT 1 120,08 € TTC
Non géré en stock
- A commander chez notre fournisseur
- Expédié sous 5 à 10 jours (délai estimé)
Jusqu'à 2240 points de fidélité en achetant ce produit
Description
Caractéristiques :Disjoncteurs moteurs MPX³ - de 0,16 A à 100 A
- Conformes aux normes NF EN 60947-1, 60947-2 et 60947-4
Disjoncteurs magnétothermiques
- Seuil de déclenchement thermique réglable
- Seuil de déclenchement magnétique : 13 IeMPX³ 100H
- Pouvoir de coupure élevé
- Avec commande rotative
- Fixation sur rail symétrique ou par vis
- Courant assigné d'emploi Ie : 100 A
- Plage de réglage : 80 à 100 A
- Déclenchement instantané : 1300 A
- Pouvoir de coupure Icu à 415 V : 75 kA
Caractéristiques techniques
| Réglage de courant du déclencheur de surcharge | 80 A |
| Réglage de courant du déclencheur de surcharge | 100 A |
| Tension de fonctionnement normale | 220 V |
| Tension de fonctionnement normale | 690 V |
| Plage de réglage du déclencheur de court-circuit non retardé | 1300 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 1300 A |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 75 kA |
| Avec déclencheur à sous-tension intégré | True |
| Avec commutateur auxiliaire intégré | True |
| Nombre de pôles | 3 |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Profondeur | 171 mm |
| Hauteur | 165 mm |
| Largeur | 70 mm |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Borne en cadre |
| Puissance de fonctionnement nominale, ac-3, 400 v | 45 kW |
| Puissance de fonctionnement nominale, ca-3, 230 v | 30 kW |
| Courant permanent nominal (iu) | 100 A |
| Avec protection thermique | True |
| Technique de déclenchement | Thermomagnétique |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Sensible à une défaillance de phase | False |
