Capteur de mesure radio-fréquence 3 p+n 63 a powertag schneider – pour vigi dt40/ic60 – am/av
Référence : A9MEM1570
EAN : 3606481380432
Minimum de commande : 1
> Fiche E-Catalogue
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 28-33 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif

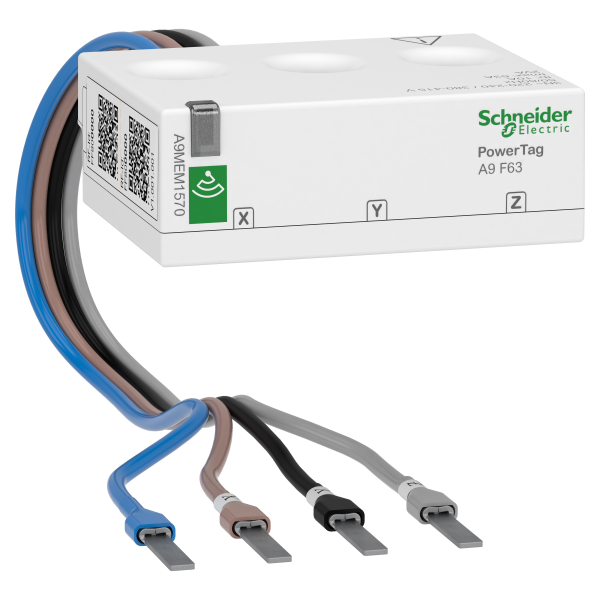

Capteur de Mesure Radio-Fréquence 3 P+N 63 A PowerTag Schneider Electric
Ce capteur de mesure PowerTag, de la marque Schneider Electric, sert à détecter et à mesurer la présence d’une tension, d’une énergie et d’une puissance active, d’un courant et d’un facteur de puissance. C’est un détecteur radio-fréquence s’associant avec un disjoncteur pour la répartition des coûts, la surveillance de charge et de circuit ainsi que l’alarme sur les surcharges. Il possède 3 pôles de phase et un neutre pouvant surveiller un réseau de 63 A, avec une fréquence de 50/60 Hz. Ce capteur de mesure est compatible avec tous les disjoncteurs de la gamme Vigi DT40 et iC60. Il peut être raccordé sur les bornes du haut ou de bas de l’appareil à associer.
Les + du produit :
- Raccordement à l’aide de câbles avec embouts
- Facile à mettre en œuvre
Caractéristiques principales :
- Gamme : Acti9
- Nom du produit : PowerTag A9 F63
- Fonction produit : Capteur d'energie
- Description des pôles : 3P + N
- Courant maximal : 63 A
- [ib] courant de base : 10 A
- Starting current : 40 mA
- Courant de saturation : 130 A
- Application spécifique du produit : Répartition des coûtsAlarme sur surchargeSurveillance du circuitSurveillance de charge
- Concentrator compatibility : Acti9 Smartlink EL DActi9 Smartlink SI DActi9 Smartlink SI B
- Compatibilité de gamme : Resi9 XP DDActi 9 iDD40Acti 9 iDD40 XAActi 9 iCV40Acti 9 iCV40 XAVigi iDPNVigi DT40Vigi C40Vigi iC40Vigi iC60Vigi N40Vigi iDT40Vigi iTG40Vigi iCG40
- Classe de précision : Classe 1 courant IEC 61557-12Classe 0,5 tension IEC 61557-12Classe 1 puissance active IEC 61557-12Classe 1 énergie active IEC 61557-12Classe 1 facteur de puissance IEC 61557-12
- Emplacement de montage : Sommet ou base
- Support de montage : Sur disjoncteur
- Mode de fixation : Vissé dans bornes
- Destination du produit : Tableau electrique
- Type de mesure : Énergie activePuissance activeCourantFacteur de puissanceTension
- Event management : Voltage loss with measured current at voltage loss
- Communication mode : Radio frequency 2.4...2.4835 GHz IEEE 802.15.4
Caractéristiques complémentaires :
- Raccordement électrique : Câbles avec embout
- Section de câble : 1 rigide câble 1,5…16 mm²2 multibrin câble 1,5…2,5 mm²2 rigide câble 1,5…2,5 mm²1 multibrin câble 1,5…16 mm²
- Longueur de câble : 0,25 m
- [us] tension d'alimentation : Entre phase et neutre 230 V CA +/- 20 %Entre phases 400 V CA +/- 20 %
- Fréquence du réseau : 50/60 Hz
- Puissance consommée :
- Degré de protection ip : IP20 selon IEC 60529
- Hauteur : 20 mm pour élément de détecteur
- Largeur : 54 mm pour élément de détecteur
- Profondeur : 42,6 mm pour élément de détecteur
- Poids : 65 g
- Couleur : Blanc RAL 9003
Caractéristiques techniques du produit :
Compteur électronique | |
---|---|
Mode de pose | Technique d'enfichage |
Modèle | Mesure directe |
Type d'affichage | Sans |
Fréquence | 60 MHz |
Fréquence | 60 MHz |
Courant maximal (imax) | 63 A |
Largeur en nombre de modules | 3 |
Type de compteur | Électronique |
Indice de protection (ip) | Ip20 |
Type d'interface | Autre |
Type d'énergie | Puissance active et puissance réactive |
Blocage de retour | Non |
Étalonné | Oui |
Sortie d'impulsion | Sans |
Classe de précision | B |
Type de pôle | Quatre conducteurs |
Type de mesure de la courbe de charge | Non |
Signature edl40 | Non |
Avec code de blocage | Non |
Tension nominale (un) n-l | 220 V |
Tension nominale (un) n-l | 240 V |
Courant nominal (in) | 63 A |
Degré de protection (nema) | 1 |
Tension nominale (un) l-l | 415 V |
Largeur | 54 mm |
Hauteur | 20 mm |
Profondeur | 46,6 mm |
Adapté à | Achat |
Type de tarif | Tarif simple |
Homologation | National |
