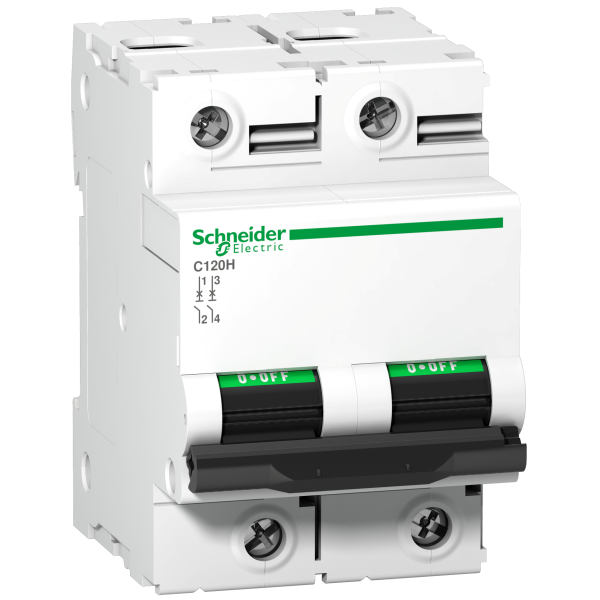

Disjoncteur c120h 2p 125 a, courbe b, 15 ka

Schneider Electric

SCHA9N18415 - Schneider Electric


Schneider Electric zoom

Photo(s) non contractuelle(s)
327.96 € TTC
Marque : Schneider Electric
Référence : A9N18415
EAN : 3606480379864
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 655 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock indisponible Non géré en stock
A commander chez notre fournisseur.
Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !




Produits approchants






Descriptif

Caractéristiques principales :
  • Application du disjoncteur : Distribution
  • Gamme de produits : C120
  • Type de produit ou de composant : Disjoncteur
  • Nom abrégé d'appareil : C120H
  • Description des pôles : 2P
  • Nombre de pôles protégés : 1
  • Position du pôle neutre : Gauche
  • In courant assigné d'emploi : 125 A à 30 °C
  • Type de réseau : AC
  • Technologie de déclencheur : Thermique-magnétique
  • Courbe de déclenchement : B
  • Pouvoir de coupure : 15000 A Icn conformément à IEC 60898-1 - 230...400 V AC 50/60 Hz / 10 kA Icu conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz / 15 kA Icu conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz / 30 kA Icu conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz / 15 kA Icu conformément à EN/IEC 60947-2 - <= 250 V DC
  • Aptitude au sectionnement : Oui conformément à IEC 60947-2
Caractéristiques complémentaires :
  • Fréquence du réseau : 50/60 Hz
  • [ue] tension assignée d'emploi : 415 V AC 50/60 Hz
  • Limite de déclenchement magnétique : 3...5 x In
  • [ics] pouvoir assigné de coupure de service en court-circuit : 7500 A 0,5 x Icu conformément à IEC 60898-1 - 230...400 V AC 50/60 Hz / 5 kA 0,5 x Icu conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz / 15 kA 100 % x Icu conformément à EN/IEC 60947-2 - 250 V DC / 15 kA 0,5 x Icu conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz / 7.5 kA 0,5 x Icu conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
  • Classe de limitation : 3 conformément à EN/IEC 60947-2
  • [ui] tension assignée d'isolement : 500 V AC 50/60 Hz conformément à EN/IEC 60947-2
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-2
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN symétrique 35 mm
  • Compatibilité du bloc de distribution du peigne de jeu de barres : Non
  • Pas de 9 mm : 6
  • Hauteur : 81 mm
  • Largeur : 54 mm
  • Profondeur : 73 mm
  • Masse du produit : 0.41 kg
  • Couleur : Blanc
  • Durée de vie mécanique : 20000 cycle
  • Durée de vie électrique : 5000 cycle conformément à IEC 60947-2
  • Mode de raccordement : Bornes type tunnel rigide fil(s) 1...50 mm² max / Bornes type tunnel souple fil(s) 1.5...35 mm² max
  • Longueur de dénudage des fils : 15 mm
  • Couple de serrage : 3.5 N.m
  • Protection fuite à la terre : Bloc séparé
Référence : SCHA9N18415 (Schneider-Electric)

Référence Schneider Electric A9N18415 / SCHA9N18415



Caractéristiques techniques du produit :


Disjoncteur
Type de tension Ac
Profondeur d'encastrement 44,0 mm
Calibre/courant nominal assigné (in) 125,0 A
Tension assignée (ue) 415,0 V
Fréquence 50,0 MHz
Fréquence 50 MHz
Caractéristique de déclenchement (type/courbe) B
Tension d'isolement assignée (ui) 500,0 V
Classe de limitation d'énergie (i²t) 3,0
Catégorie de surtension 4,0
Degré de pollution 3,0
Largeur en nombre de modules 3,0
Indice de protection (ip) Ip20
Nombre de pôles protégés 2,0
Pôle neutre sectionné simultanément Oui
Adapté à une installation encastrée Non
Section de raccordement cable rigide 1,5 mm²
Section de raccordement cable rigide 1,5 mm²
Section de raccordement cable souple 1,0 mm²
Section de raccordement cable souple 1 mm²
Température ambiante en fonctionnement 30,0 °C
Température ambiante en fonctionnement 30 °C
Produits auxiliaires associables Oui
Nombre de pôles (total) 2,0
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) 15,0 kA
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) 15,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) 30,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) 15,0 kA
Tension assignée de tenue aux chocs (uimp) 6,0 kV
