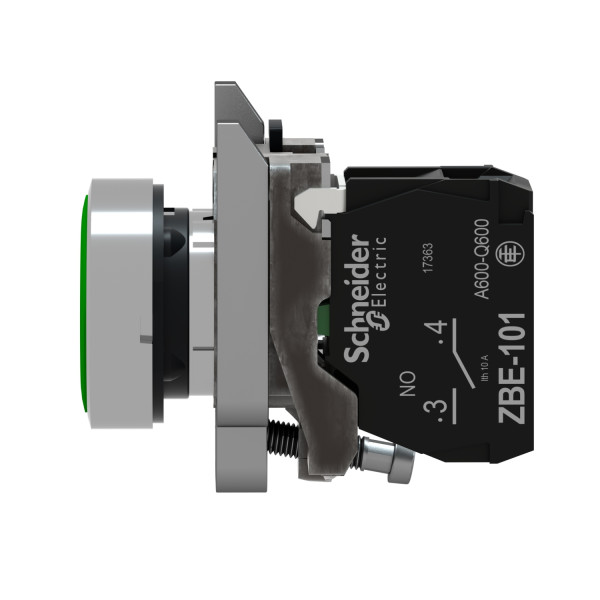

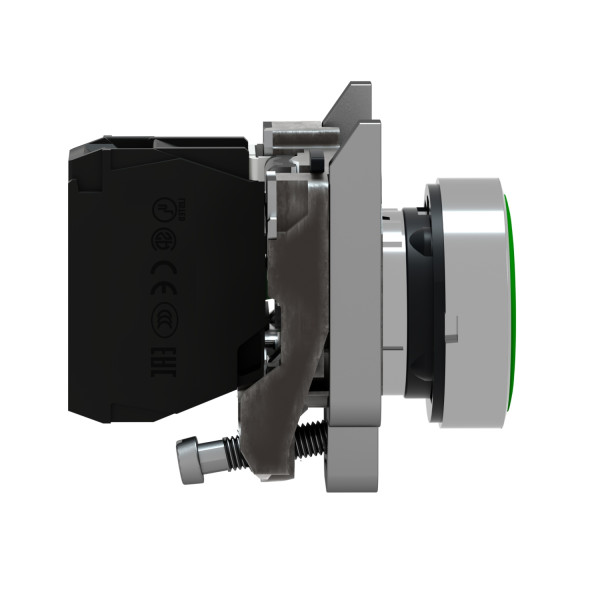

Harmony bouton-poussoir vert ø22 - à impulsion affleurant - 1f

SCHXB4BA3311 - Schneider Electric

Produits approchants

BOUTON POUSSOIR VERT F SCHXB2BA3311

Les clients qui ont acheté ce produit ont aussi acheté

Harmony bouton-poussoir rouge SCHXB4BA4322 13.97€	Legrand Peigne d'alimentation (53) LEG404926 2.80€
Pack de 4 Piles Alcaline Durac TORMN2400B4-PLUS 4.16€	Harmony bt-pous Ø22 double tou SCHXB5AL73415 21.65€

• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Bouton-poussoir complet
• Nom abrégé d'appareil : XB4
• Matériau de la collerette : Métal plaqué chrome
• Matière de l'embase de fixation : Zamak
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l'unité de signalisation : Rond
• Type d'unité de commande : Rappel à ressort

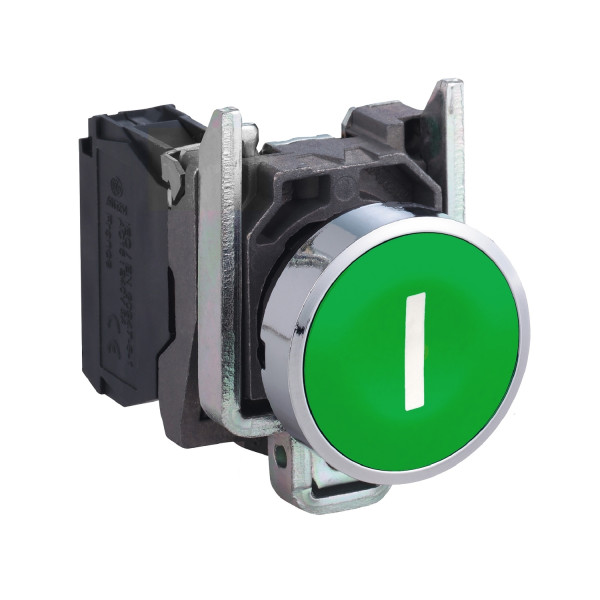

• Profil de l'unité de commande : Vert affleurant, blanc I
• Description des contacts : 1 "F"
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1

• Hauteur : 47 mm
• Largeur : 30 mm
• Profondeur : 52 mm

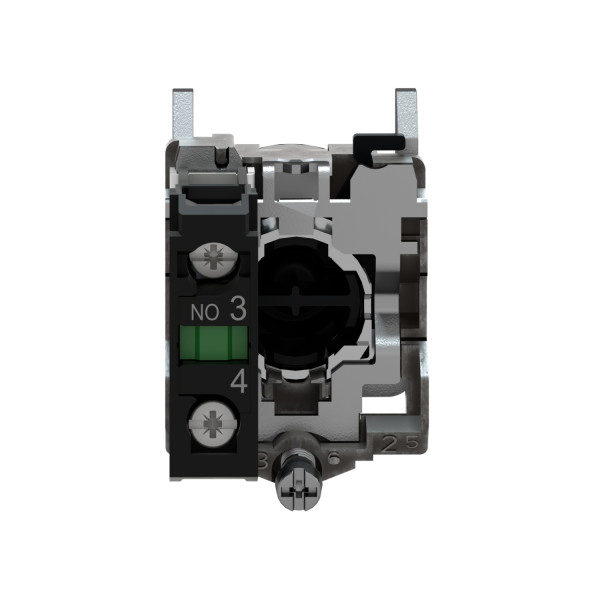

• Description des bornes iso n°1 : (13-14)NO
• Masse du produit : 0,08 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Utilisation des contacts : Contacts standards
• Ouverture positive : Sans ouverture positive
• Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
• Force d'actionnement : 3.8 N (état électrique modifié par ''F'')
• Durée de vie mécanique : 5000000 cycle
• Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
• [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle AC-15 0,125 120 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 4 A 24 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 0.5 A 24 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 2 A 230 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 0.2 A 110 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
