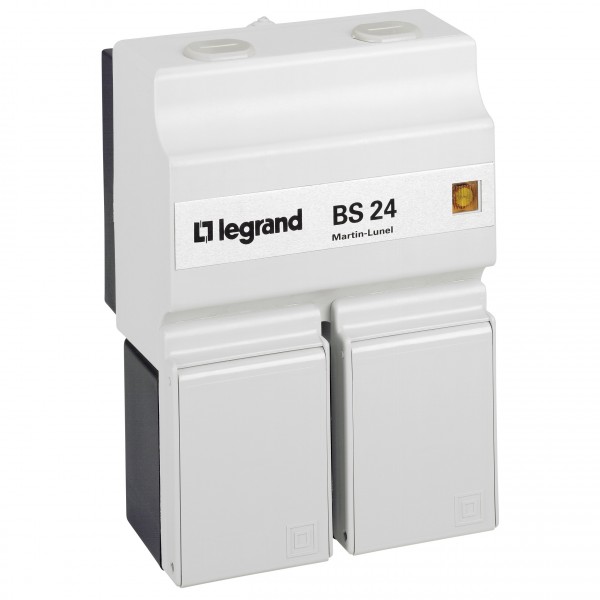

Photo(s) non contractuelle(s)
Bloc de sécurité BS 24 - IP 44 - pour fiche ML - puissance 100 VA - fixation murale
Non disponible - Produit abandonné
Description
Caractéristiques générales
- Fixation murale - IP 44
- Les BS 24, équipés de socle brochage Martin Lunel (réf. 547 03) et les BSM, équipés de socle brochage conforme à la norme IEC 60309-2 (réf. 524 01 ou 525 01) sont des ensembles monoblocs de distribution d’une très basse tension de sécurité (24 V) Protection du secondaire du transformateur par disjoncteur magnétothermique Transfo conforme à la norme IEC EN 61558-2-6, monophasé 50/60 Hz Isolant classe B Organe de commande marche/arrêt Classe II Double isolation Reçoivent les fiches TBT - 2P - 24 V Hypra ou Martin Lunel
- Enveloppe isolante en polyester Tension isolement entrée/sortie : 4 570 V Voyant de mise sous tension
Caractéristiques produit
- 230/400 V (primaire) - 24 V (secondaire)
- BS 24 pour fiches ML
- Puissance : 100 (VA)
- Prises de courant : 1 x 16 (A)
- Calibre du disj. unipolaire : 5 (A)
Caractéristiques techniques
| Tension secondaire 1 | 24-24 V |
| Adapté à un montage sur platine | Non |
| Classe de matériau isolant selon iec 85 | B |
| Tension primaire 1 | 230-230 V |
| Tension primaire 2 | 400-400 V |
| Puissance apparente nominale | 100 VA |
| Construit comme un transformateur de sécurité | Oui |
| Construit comme un transformateur d'isolement | Non |
| Noyau annulaire | Non |
| Tension de court-circuit relative uk | 5.2 % |
| Adapté à un montage sur rail | Non |
| Construit comme un auto-transformateur | Non |
| Hauteur | 234 mm |
| Profondeur | 114 mm |
| Protégé contre les courts-circuits | Oui |
| Largeur | 166 mm |
| Indice de protection (ip) | Ip44 |
