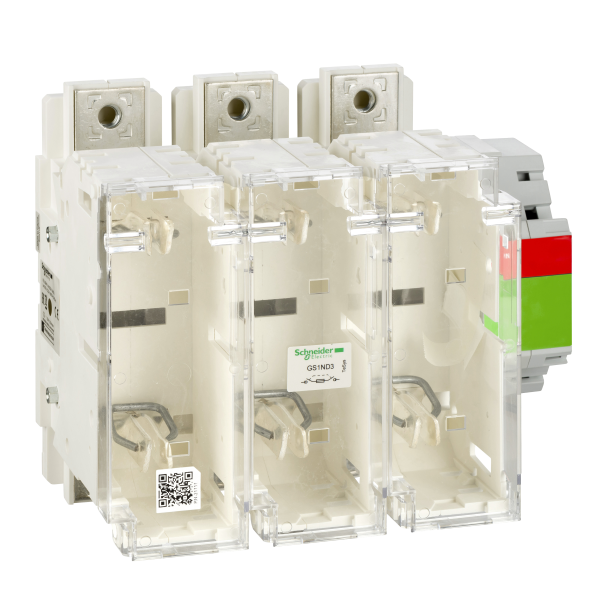

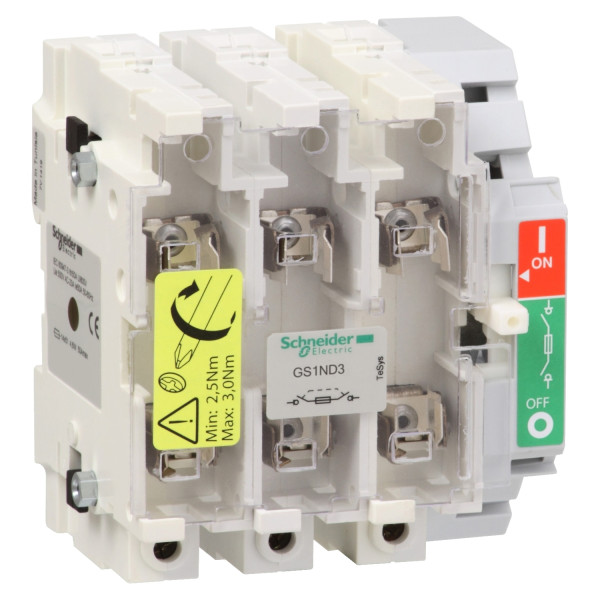

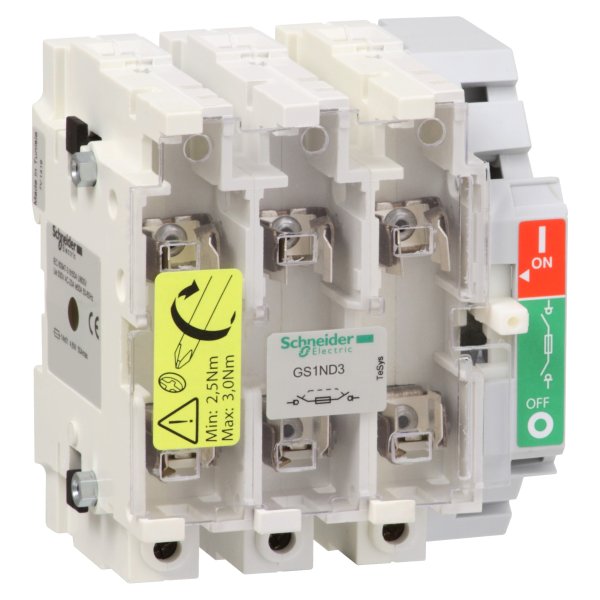

Schneider electric bloc de base interrupteur sectionneur fusible gs1 3p 3 f din 250 a
788.76 € TTC
Marque : Schneider Electric
Référence : GS1ND3
EAN : 3389110254020
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : GS1ND3
EAN : 3389110254020
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 1577 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique GS1ND3
- Gamme : TeSys
- Product name : TeSys GS
- Nom abrégé d'appareil : GS1 N
- Type de produit ou de composant : Switch-disconnector-fuse
- Description des pôles : 3P
- Pôles protégés : 3t
- Description des contacts : 3F
- [ith] courant thermique conventionnel : 250 A à 40 °C
- [ie] courant assigné d'emploi : 200 A à 440 V 2 pôles en série par phase sur DC-23A / 200 A à 440 V 2 pôles en série par phase sur DC-23B / 250 A à 400 V sur AC-23A / 250 A à 400 V sur AC-23B / 250 A à 500 V sur AC-23A / 250 A à 500 V sur AC-23B / 250 A à 690 V avec couvercle de borne sur AC-23A / 250 A à 690 V avec couvercle de borne sur AC-23B
- Type de fusible : DIN
- Taille du fusible : 1
- Type de réseau : AC / DC
- Fréquence du réseau : 50/60 Hz
- Type de commande rotative : Côté droit direct
- Support de montage : Platine
- [ui] tension assignée d'isolement : 750 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Puissance assignée d'emploi en w : 132 kW à 400 V / 160 kW à 500 V / 220 kW à 690 V
- Pouvoir de fermeture : 2500 A à 400 V sur AC-23B
- [icm] pouvoir assigné de fermeture en court-circuit : 100 kA à 400 V avec protection à l'aide de fusibles gG
- Pouvoir de coupure : 2000 A à 400 V sur AC-23B
- Résistance de court-circuit : 32.5 kA
- Durée de vie mécanique : 10000 cycle
- Durée de vie électrique : 1000 cycle sur AC-23A / 1000 cycle sur AC-23B / 200 cycle sur DC-23A / 200 cycle sur DC-23B
- Mode de raccordement : Circuit de puissance : barres / Circuit de puissance : bornes à anneau câble 95...240 mm² - rigidité du câble: souple
- Couple de serrage : Circuit de puissance : 25 N.m - sur barres / Circuit de puissance : 25 N.m - sur bornes à anneau
Ancien produit : Telemecanique GS1ND3
Référence Schneider Electric GS1ND3 / SCHGS1ND3
Caractéristiques techniques du produit :
Interrupteur sectionneur à fusible | |
---|---|
Courant permanent nominal (iu) | 250 A |
Nombre de pôles | 3 |
Classe de protection (ip), face avant | Ip20 |
Avec emplacement pour fusibles | Nh1 |
Commande motorisée intégrée | Non |
Type de raccordement du circuit principal | Raccordement à vis |
Finition interrupteur de dispositif d'arrêt d'urgence | Non |
Finition interrupteur général | Oui |
Finition interrupteur de sécurité | Non |
Puissance de fonctionnement nominale, ac-23, 400 v | 132 kW |
Convient pour montage au sol | Non |
Adapté à une fixation frontale | Non |
Adapté à un montage en saillie de barres collectrices | Oui |
Tension de fonctionnement nominale max. ue en ca | 750 V |
Avec surveillance des fusibles | Non |
Commande motorisée en option | Non |
Position de l'élément d'actionnement | Droite |
Entrée de câble | Autre |
Intensité de court-circuit nominale conditionnelle iq | 100 kA |
Finition de l'élément d'actionnement | Sans actionneur |
Courant nominal de courte durée admissible icw | 100 kA |
Équippé de connecteurs | Non |
