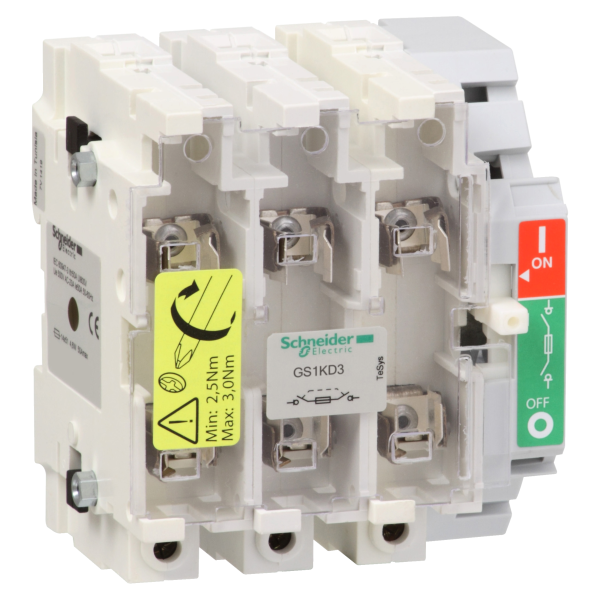

Schneider electric bloc de base interrupteur-sectionneur fusible gs1 3p - 3f - nfc - 125a
SCHGS1KD3 - Schneider Electric
352.81 € TTC
Marque : Schneider Electric
Référence : GS1KD3
EAN : 3389110253948
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : GS1KD3
EAN : 3389110253948
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 705 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Bloc De Base Interrupteur-Sectionneur Fusible GS1 3P - 3F - NFC - 125A
Caractéristiques générales :
Caractéristiques générales :
- Gamme : TeSys
- Product name : TeSys GS
- Nom abrégé d'appareil : GS1 K
- Type de produit ou de composant : Switch-disconnector-fuse
- Description des pôles : 3P
- Pôles protégés : 3T
- Description des contacts : 3F
- Courant thermique conventionnel : 125 A à 40 °C
- Courant assigné d'emploi :
- 100 A à 440 V 2 pôles en série par phase sur DC-23A
- 100 A à 440 V 2 pôles en série par phase sur DC-23B
- 100 A à 690 V avec couvercle de borne sur AC-23A
- 100 A à 690 V avec couvercle de borne sur AC-23B
- 125 A à 400 V sur AC-23A / 125 A à 400 V sur AC-23B
- 125 A à 500 V sur AC-23A / 125 A à 500 V sur AC-23B
- Type de fusible : NFC
- Taille du fusible : 22 x 58 mm
- Type de réseau : AC / DC
- Fréquence du réseau : 50/60 Hz
- Type de commande rotative : Côté droit direct
- Support de montage : Platine
- Tension assignée d'isolement : 750 V AC 50/60 Hz
- Tension assignée de tenue aux chocs : 8 kV
- Puissance assignée d'emploi :
- 90 kW à 690 V
- 63 kW à 400 V
- 90 kW à 500 V
- Pouvoir de fermeture : 1250 A à 400 V sur AC-23B
- Pouvoir assigné de fermeture en court-circuit : 100 kA à 400 V avec protection à l'aide de fusibles gG
- Pouvoir de coupure : 1000 A à 400 V sur AC-23B
- Résistance de court-circuit : 20 kA
- Durée de vie mécanique : 10000 cycles
- Durée de vie électrique :
- 1000 cycles sur AC-23A
- 1000 cycles sur AC-23B
- Mode de raccordement :
- Circuit de puissance : barres
- Circuit de puissance : bornes à anneau câble 35...95 mm² - rigidité du câble: souple
- Couple de serrage :
- Circuit de puissance : 12 N.m - sur barres
- Circuit de puissance : 12 N.m - sur bornes à anneau
- Normes : IEC 60947-3
- Certifications du produit : CE
- Traitement de protection : TH
- Degré de protection IP : IP20 avec couvercle de borne conformément à IEC 60529
- Température de fonctionnement : - 20 °C à 70 °C
- Température ambiante pour le stockage : - 40°C à + 80°C
- Tenue au feu :
- 960 °C corps conformément à IEC 60695-2-1
- 850 °C couvercle de fusible conformément à IEC 60695-2-1
- Dimensions (mm) : 162 L x 148 H x 126,5 P
- Poids (kg) : 1,5
Référence Schneider Electric GS1KD3 / SCHGS1KD3
Caractéristiques techniques du produit :
| Interrupteur sectionneur à fusible | |
|---|---|
| Courant permanent nominal (iu) | 125 A |
| Nombre de pôles | 3 |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | 22x58 mm |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 90 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en saillie de barres collectrices | Oui |
| Tension de fonctionnement nominale max. ue en ca | 750 V |
| Avec surveillance des fusibles | Non |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Droite |
| Entrée de câble | Autre |
| Intensité de court-circuit nominale conditionnelle iq | 100 kA |
| Finition de l'élément d'actionnement | Sans actionneur |
| Courant nominal de courte durée admissible icw | 100 kA |
| Équippé de connecteurs | Non |
