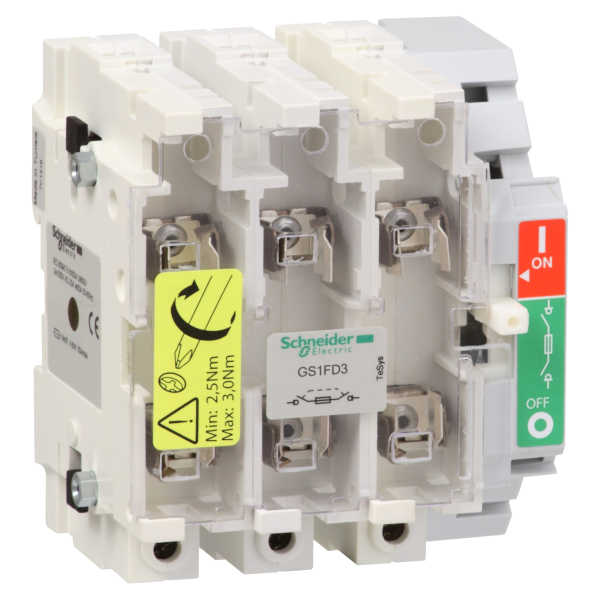

Schneider electric bloc de base interrupteur sectionneur fusible gs1 3p 3 f nfc 50 a
SCHGS1FD3 - Schneider Electric
227.17 € TTC
Marque : Schneider Electric
Référence : GS1FD3
EAN : 3389110253887
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : GS1FD3
EAN : 3389110253887
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 454 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique GS1FD3
- Gamme : TeSys
- Product name : TeSys GS
- Nom abrégé d'appareil : GS1 F
- Type de produit ou de composant : Switch-disconnector-fuse
- Description des pôles : 3P
- Pôles protégés : 3t
- Description des contacts : 3F
- [ith] courant thermique conventionnel : 50 A à 40 °C
- [ie] courant assigné d'emploi : 40 A à 440 V 2 pôles en série par phase sur DC-23A / 40 A à 440 V 2 pôles en série par phase sur DC-23B / 50 A à 400 V sur AC-23A / 50 A à 400 V sur AC-23B / 50 A à 500 V sur AC-23A / 50 A à 500 V sur AC-23B / 50 A à 690 V sur AC-23A / 50 A à 690 V sur AC-23B
- Type de fusible : NFC
- Taille du fusible : 14 x 51 mm
- Type de réseau : AC / DC
- Fréquence du réseau : 50/60 Hz
- Type de commande rotative : Côté droit direct
- Support de montage : Platine
- [ui] tension assignée d'isolement : 750 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Puissance assignée d'emploi en w : 25 kW à 400 V / 33 kW à 500 V / 45 kW à 690 V
- Pouvoir de fermeture : 500 A à 400 V sur AC-23B
- [icm] pouvoir assigné de fermeture en court-circuit : 100 kA à 400 V avec protection à l'aide de fusibles gG
- Pouvoir de coupure : 400 A à 400 V sur AC-23B
- Résistance de court-circuit : 7.6 kA
- Durée de vie mécanique : 10000 cycle
- Durée de vie électrique : 1500 cycle sur AC-23A / 1500 cycle sur AC-23B / 300 cycle sur DC-23A / 300 cycle sur DC-23B
- Mode de raccordement : Circuit de puissance : bornes à anneau câble 6...25 mm² - rigidité du câble: souple
- Couple de serrage : Circuit de puissance : 3.2 N.m - sur bornes à anneau
Ancien produit : Telemecanique GS1FD3
Référence Schneider Electric GS1FD3 / SCHGS1FD3
Caractéristiques techniques du produit :
| Interrupteur sectionneur à fusible | |
|---|---|
| Courant permanent nominal (iu) | 50 A |
| Nombre de pôles | 3 |
| Classe de protection (ip), face avant | Ip20 |
| Avec emplacement pour fusibles | 14x51 mm |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Puissance de fonctionnement nominale, ac-23, 400 v | 25 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale | Non |
| Adapté à un montage en saillie de barres collectrices | Non |
| Tension de fonctionnement nominale max. ue en ca | 750 V |
| Avec surveillance des fusibles | Non |
| Commande motorisée en option | Non |
| Position de l'élément d'actionnement | Droite |
| Entrée de câble | Autre |
| Intensité de court-circuit nominale conditionnelle iq | 100 kA |
| Finition de l'élément d'actionnement | Sans actionneur |
| Courant nominal de courte durée admissible icw | 100 kA |
| Équippé de connecteurs | Non |
