Alimentation en mode commutation régulée mono/biphasé 100 à 240 vca vers 24 v 1,2 a phaseo schneider

Schneider Electric

SCHABL8MEM24012 - Schneider Electric


Ce produit est abandonné, nous vous proposons un article équivalent : SCHABL7RM2401

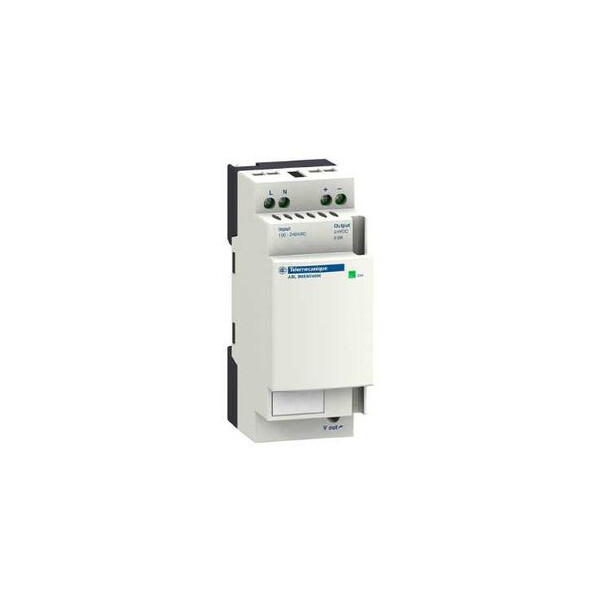

Alimentation en Mode Commutation Régulée Mono/Biphasé 100 à 240 Vca vers 24 V 1,2 A Phaseo Schneider zoom

Photo(s) non contractuelle(s)
N/C
Marque : Schneider Electric
Référence : ABL8MEM24012
EAN : 3389119405560
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Stock indisponible Non disponible
Produit abandonné



Produits approchants






Les clients qui ont acheté ce produit ont aussi acheté






Descriptif

Alimentation en Mode Commutation Régulée Phaseo Schneider Electric

Cette alimentation Phaseo, de la marque Schneider Electric, est un transformateur modulaire servant à mettre sous tension les appareillages électriques de basse tension. Elle permet d’alimenter en courant les  appareils et les dispositifs électriques comme le moteur de volet roulant, les mécanismes d’automatisation ou les équipements modulaires. Cette alimentation reçoit un circuit d’entrée en régulant la commutation entre les bornes de phase et de neutre avec une tension de 100 à 240 V. Elle est en mesure de délivrer une tension de 24 VCC, avec une intensité de 1,2 A. Ce dispositif est compatible avec tous les réseaux mono ou biphasé.

Les + du produit :

  • Couplage de sortie en parallèle ou en série
  • Bornes de sortie protégées contre les courts-circuits

Caractéristiques principales :

  • Gamme de produits : Phaseo
  • Type de produit ou de composant : Alimentation puissance
  • Type d'alimentation : Mode commutation régulée
  • Tension d'entrée : 100...240 V c.a. phase-phase, raccordement(s): L1-L2 / 100...240 V c.a. monophasé, raccordement(s): N-L1 / 120...250 V c.c.
  • Tension de sortie : 24 V c.c.
  • Puissance nominale en w : 30 W
  • Type de protection en entrée : Fusible intégré (non interchangeable)
  • Courant de sortie module d'alimentation : 1.2 A
  • Type de protection en sortie : Contre les courts-circuits
  • Température de fonctionnement :

Caractéristiques complémentaires :

  • Limites de la tension d'entrée : 85...264 V
  • Fréquence du réseau : 47...63 Hz
  • Courant à l'appel : <= 20 A
  • Facteur de puissance : > 0,5
  • Rendement : > 82 %
  • Limites de la tension de sortie : Réglable de22,8 à 28,8 V
  • Puissance dissipée en w : 6.6 W
  • Consommation électrique : 0.4 A à 240 V / 0.65 A à 100 V
  • Régulation de charge et de ligne : +/- 3 %
  • Ondulation résiduelle : 250 mV
  • Temps de maintien : >= 10 ms à 100 V / >= 150 ms à 230 V
  • Mode de raccordement : Bornes de type vis pour connexion entrée, capacité de raccordement: 2 x 0,14 à 2 x 2,5 mm²jauge AWG26...14 / Bornes de type vis pour connection sortie, capacité de raccordement: 4 x 0,14 à 4 x 2,5 mm²jauge AWG26...14
  • Marquage : CE
  • Support de montage : Profilé symétrique 35x15mm / Profilé symétrique 35x7,5mm / Panneau à 2 vis, diamétre : 4 mm
  • Position de montage : Verticale
  • Couplage de sortie : Parallèle / Séries
  • Désignation de l'essai : Émissions transmises par conduction sur la ligne électrique conformément à EN 55022 Class B / Décharges électrostatiques conformément à EN/IEC 61000-4-2 / Émission conformément à EN 50081-1 / Champ électromagnétique induit conformément à EN/IEC 61000-4-6 / Coupure de courant primaire conformément à IEC 61000-4-11 / Champ électromagnétique rayonné conformément à EN/IEC 61000-4-3 / Émissions rayonnées conformément à EN 55022 Class B / Transitoire rapide conformément à IEC 61000-4-4 / Surtension conformément à EN/IEC 61000-4-5 / Émission de courant d'harmoniques conformément à EN/IEC 61000-3-2
  • Led d'état : 1 LED vert pour tension de sortie
  • Profondeur : 59 mm
  • Hauteur : 100 mm
  • Largeur : 54 mm
  • Masse du produit : 0.195 kg

Référence : SCHABL8MEM24012 (Schneider-Electric)

Ancien produit : Telemecanique ABL8MEM24012

Référence Schneider Electric ABL8MEM24012 / SCHABL8MEM24012



Caractéristiques techniques du produit :


Alimentation en courant continu
Largeur 60,0 mm
Hauteur 100,0 mm
Profondeur 60,0 mm
Adapté à un montage sur rail Oui
Adapté aux fonctions de sécurité Oui
Type de tension d’alimentation Ac/dc
Stabilisé Oui
Puissance dissipée 30,0 W
Tension de sortie réglée Oui
Finition du raccordement électrique Screw connection
Montage possible sur barres profilées Oui
Montage mural possible Oui
Indice de protection (ip) Ip20
Montage direct possible Oui
1ere tension de sortie 22,2 V
Tension de sortie ajustable Oui
Tension d'alimentation assignée à ca 50 hz 100,0 V
Tension d'alimentation assignée à ca 60 hz 100,0 V
Tension d'alimentation assignée cc 120,0 V
Protégé contre les courts-circuits Oui
Niveau de performance selon en iso 13849-1 None
Courant de sortie max. 1 1,2 A
Valeur nominale de la tension de sortie 1 24,0 V
Valeur nominale du courant de sortie 1 1,2 A
Sil conformément à iec 61508 None
