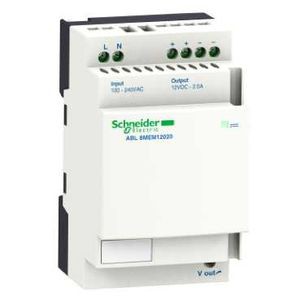

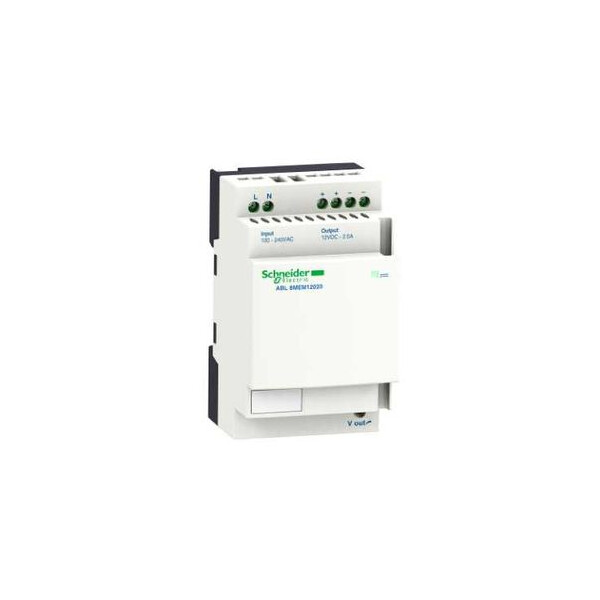

Alimentation en Mode Commutation Régulée Phaseo Schneider Electric

Cette alimentation en mode commutation régulée Phaseo, de la marque Schneider Electric, est un dispositif électrique servant à l’alimentation des appareillages à basse tension. Elle propose 2 entrées monophasée et biphasée, avec une commutation régulée entre les bornes. Ce dispositif est en mesure de recevoir une tension d’entrée de 100 à 240 V en continu ou en alternatif. Cette alimentation assure la transformation de ces tensions en une valeur réduite de 12 à 15 V, avec une intensité de 2,1 A. Elle peut être montée directement dans le coffret modulaire à l’aide d’un profilé symétrique ou d’un panneau à vis.

Les + du produit :

• Raccordement par bornes à vis
• Tension de sortie réglable

Caractéristiques principales :

• Gamme de produits : Phaseo
• Type de produit ou de composant : Alimentation puissance
• Type d'alimentation : Mode commutation régulée
• Tension d'entrée : 100...240 V c.a. phase-phase, raccordement(s): L1-L2 / 100...240 V c.a. monophasé, raccordement(s): N-L1 / 120...250 V c.c.
• Tension de sortie : 12...15 V DC
• Puissance nominale en w : 25 W
• Type de protection en entrée : Fusible intégré (non interchangeable)
• Courant de sortie module d'alimentation : 2.1 A
• Type de protection en sortie : Contre les courts-circuits
• Température de fonctionnement :

Caractéristiques complémentaires :

• Limites de la tension d'entrée : 85...264 V
• Fréquence du réseau : 47...63 Hz
• Courant à l'appel : <= 20 A
• Facteur de puissance : 0,5
• Rendement : > 80 %
• Limites de la tension de sortie : Réglable de 11,4 à 15 V
• Puissance dissipée en w : 6.2 W
• Consommation électrique : 0.35 A à 240 V / 0.6 A à 100 V
• Régulation de charge et de ligne : +/- 3 %
• Ondulation résiduelle : 250 mV
• Temps de maintien : >= 10 ms à 100 V
• Mode de raccordement : Bornes de type vis pour connexion entrée, capacité de raccordement: 2 x 0,14 à 2 x 2,5 mm²jauge AWG26...14 / Bornes de type vis pour connection sortie, capacité de raccordement: 4 x 0,14 à 4 x 2,5 mm²jauge AWG26...14
• Marquage : CE
• Support de montage : Profilé symétrique 35x15mm / Profilé symétrique 35x7,5mm / Panneau à 2 vis, diamétre : 4 mm
• Position de montage : Verticale
• Couplage de sortie : Parallèle / Séries
• Désignation de l'essai : Émissions transmises par conduction sur la ligne électrique conformément à EN 55022 Class B / Décharges électrostatiques conformément à EN/IEC 61000-4-2 / Émission conformément à EN 50081-1 / Champ électromagnétique induit conformément à EN/IEC 61000-4-6 / Coupure de courant primaire conformément à IEC 61000-4-11 / Champ électromagnétique rayonné conformément à EN/IEC 61000-4-3 / Émissions rayonnées conformément à EN 55022 Class B / Transitoire rapide conformément à IEC 61000-4-4 / Surtension conformément à EN/IEC 61000-4-5 / Émission de courant d'harmoniques conformément à EN/IEC 61000-3-2
• Led d'état : 1 LED vert pour tension de sortie
• Profondeur : 59 mm
• Hauteur : 100 mm
• Largeur : 60 mm
• Masse du produit : 0.195 kg

Référence : SCHABL8MEM12020 (Schneider-Electric)

Ancien produit : Telemecanique ABL8MEM12020
