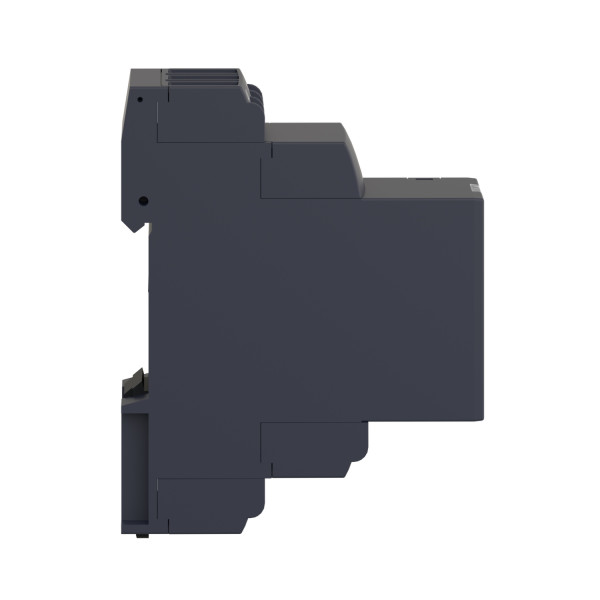

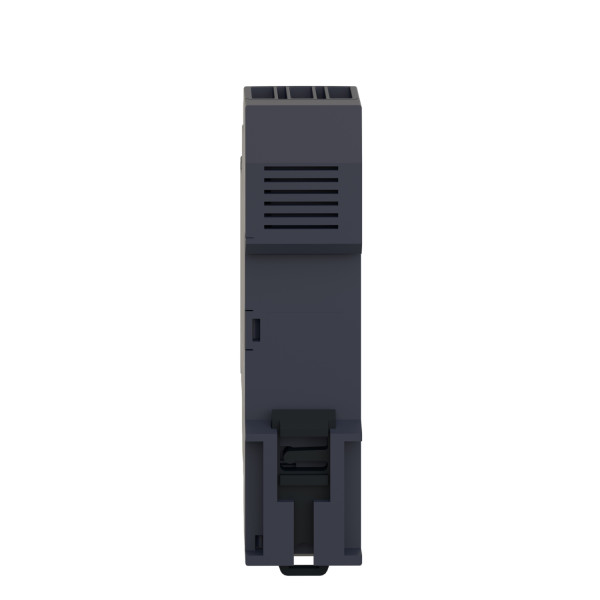

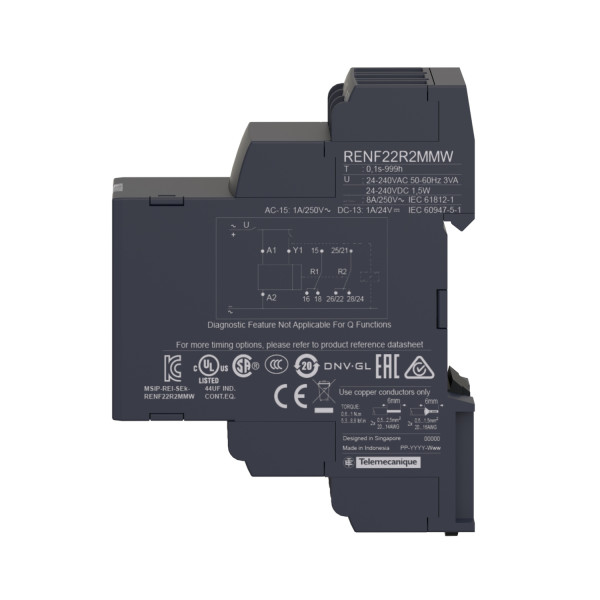

Zelio time re22 - relais temporisé - 2of - paramétrable nfc - 24v à 240vacdc
98.11 € TTC
Marque : Schneider Electric
Référence : RENF22R2MMW
EAN : 3606480936203
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : RENF22R2MMW
EAN : 3606480936203
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 196 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 26-31 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Gamme de produits : Zelio Time
Fonction produit : Relais de temporisation modulaire
Nom abrégé de l'appareil : RENF22
Système d'exploitation : Android
Version logicielle : V4.4 et versions supérieures
Désignation du logiciel : Zelio NFC (téléchargeable à partir de la boutique Google Play)
Caractéristiques complémentaires :
Type de sortie tor : Relais
Courant de sortie nominal : 8 A
Description des contacts : 1 F/O contact minuté et instantané, sans cadmium2 "OF" contact temporisé, sans cadmium or
Type de temporisation : AC.a.AdAhAkAtBBwCDDiHHtLLiLtNOPPtQtTlTtWLitDtDitQtt
Domaine de réglage de la temporisation : 0.1 s...999 H
Accessoires associés : Dispositif mobile équipé de la technologie NFC
[us] tension d'alimentation : 24…240 V AC/DC
Tension d'entrée :
Plage d'utilisation en tension : 0,85 à 1,1 Un
Puissance nominale : 0.0002 mW
Fréquence de fonctionnement maximale : 13.56 MHz
Fréquence d'alimentation : 50...60 Hz +/- 5 %
Mode de raccordement : Bornes à vis 1 x 0,5 à 1 x 3,3 mm² AWG 20 à AWG 12 rigide câble sans emboutBornes à vis 2 x 0,5 à 2 x 2,5 mm² AWG 20 à AWG 14 rigide câble sans emboutBornes à vis 1 x 0,2 à 1 x 2,5 mm² AWG 24…AWG 14 souple câble avec emboutBornes à vis 2 x 0,2 à 2 x 1,5 mm² AWG 24 à AWG 16 souple câble avec embout
Couple de serrage : 0.6…1 N.m conformément à IEC 60947-15,3 à 8,8 lbf.in conformément à IEC 60947-1
Matière du boîtier : Auto-extinguible
Précision de répétition : 10 s...999 h +/-0,2 %100 ms...10 s +/-0,5%
Dérive en température : +/- 0,05 %/°C
Dérive en tension : +/- 0,2 %/V
Réglage exact du temps de retard : 1...999 h +/- 1 % de valeur de consigne à 25 °C1 s à 1 h +/- 2 % de valeur de consigne à 25 °C100 ms...1 s +/- 20 ms de valeur de consigne à 25 °C
Durée minimale de l'impulsion : 100 ms avec charge en parallèle60 ms sans charge
Résistance d'isolement : 100 M? à 500 V CC conformément à IEC 60664-1
Temps de reset : 120 ms sur désexcitation
Puissance consommée en va : 3 VA à 240 V AC
Puissance consommée en w : 1.5 W à 240 V CC0.6 W à 24 V CC
Capacité de commutation en va : 2000 VA
Courant commuté minimum : 10 mA à 5 V
Courant commuté maximum : 8 A
Tension de coupure maximale : 250 V
Durée de vie électrique : 100000 cycle à 8 A, 250 V AC sur résistif charge
Durée de vie mécanique : 10000000 cycle
[uimp] tension assignée de tenue aux chocs : 5 kV pour 1,2/50 µs conformément à IEC 60664-1
Retard réponse :
Distance de fuite : 4 kV/3 conformément à IEC 60664-1
Catégorie de surtension : III conformément à IEC 60664-1
Données de fiabilité : MTTFd = 227,5 ans pour condition d'exploitation continue 100 % cycle de service à 30 °C
Position de montage : Toutes positions
Support de montage : Rail DIN 35 mm conformément à EN/IEC 60715
Signalisation locale : Un, vert LED: (fixe) pour puissance ONR1, jaune LED: (fixe) pour relais alimentéR1, jaune LED: (clignotant) pour chronométrage en coursR2, jaune LED: (fixe) pour relais alimentéR2, jaune LED: (clignotant) pour chronométrage en coursPairing, vert LED: (fixe) pour état de communicationUn, vert LED: (clignotement rapide) pour mode diagnostic
[sd] domaine de détection : 10 mm
Temps de réponse : 2 s
Largeur : 22,5 mm
Poids : 0.0904 kg
Gamme de produits : Zelio Time
Fonction produit : Relais de temporisation modulaire
Nom abrégé de l'appareil : RENF22
Système d'exploitation : Android
Version logicielle : V4.4 et versions supérieures
Désignation du logiciel : Zelio NFC (téléchargeable à partir de la boutique Google Play)
Caractéristiques complémentaires :
Type de sortie tor : Relais
Courant de sortie nominal : 8 A
Description des contacts : 1 F/O contact minuté et instantané, sans cadmium2 "OF" contact temporisé, sans cadmium or
Type de temporisation : AC.a.AdAhAkAtBBwCDDiHHtLLiLtNOPPtQtTlTtWLitDtDitQtt
Domaine de réglage de la temporisation : 0.1 s...999 H
Accessoires associés : Dispositif mobile équipé de la technologie NFC
[us] tension d'alimentation : 24…240 V AC/DC
Tension d'entrée :
Plage d'utilisation en tension : 0,85 à 1,1 Un
Puissance nominale : 0.0002 mW
Fréquence de fonctionnement maximale : 13.56 MHz
Fréquence d'alimentation : 50...60 Hz +/- 5 %
Mode de raccordement : Bornes à vis 1 x 0,5 à 1 x 3,3 mm² AWG 20 à AWG 12 rigide câble sans emboutBornes à vis 2 x 0,5 à 2 x 2,5 mm² AWG 20 à AWG 14 rigide câble sans emboutBornes à vis 1 x 0,2 à 1 x 2,5 mm² AWG 24…AWG 14 souple câble avec emboutBornes à vis 2 x 0,2 à 2 x 1,5 mm² AWG 24 à AWG 16 souple câble avec embout
Couple de serrage : 0.6…1 N.m conformément à IEC 60947-15,3 à 8,8 lbf.in conformément à IEC 60947-1
Matière du boîtier : Auto-extinguible
Précision de répétition : 10 s...999 h +/-0,2 %100 ms...10 s +/-0,5%
Dérive en température : +/- 0,05 %/°C
Dérive en tension : +/- 0,2 %/V
Réglage exact du temps de retard : 1...999 h +/- 1 % de valeur de consigne à 25 °C1 s à 1 h +/- 2 % de valeur de consigne à 25 °C100 ms...1 s +/- 20 ms de valeur de consigne à 25 °C
Durée minimale de l'impulsion : 100 ms avec charge en parallèle60 ms sans charge
Résistance d'isolement : 100 M? à 500 V CC conformément à IEC 60664-1
Temps de reset : 120 ms sur désexcitation
Puissance consommée en va : 3 VA à 240 V AC
Puissance consommée en w : 1.5 W à 240 V CC0.6 W à 24 V CC
Capacité de commutation en va : 2000 VA
Courant commuté minimum : 10 mA à 5 V
Courant commuté maximum : 8 A
Tension de coupure maximale : 250 V
Durée de vie électrique : 100000 cycle à 8 A, 250 V AC sur résistif charge
Durée de vie mécanique : 10000000 cycle
[uimp] tension assignée de tenue aux chocs : 5 kV pour 1,2/50 µs conformément à IEC 60664-1
Retard réponse :
Distance de fuite : 4 kV/3 conformément à IEC 60664-1
Catégorie de surtension : III conformément à IEC 60664-1
Données de fiabilité : MTTFd = 227,5 ans pour condition d'exploitation continue 100 % cycle de service à 30 °C
Position de montage : Toutes positions
Support de montage : Rail DIN 35 mm conformément à EN/IEC 60715
Signalisation locale : Un, vert LED: (fixe) pour puissance ONR1, jaune LED: (fixe) pour relais alimentéR1, jaune LED: (clignotant) pour chronométrage en coursR2, jaune LED: (fixe) pour relais alimentéR2, jaune LED: (clignotant) pour chronométrage en coursPairing, vert LED: (fixe) pour état de communicationUn, vert LED: (clignotement rapide) pour mode diagnostic
[sd] domaine de détection : 10 mm
Temps de réponse : 2 s
Largeur : 22,5 mm
Poids : 0.0904 kg
Référence Schneider Electric RENF22R2MMW / SCHRENF22R2MMW
Caractéristiques techniques du produit :
Relais temporisé | |
---|---|
Courant nominal | 8 A |
Largeur | 22,5 mm |
Avec socle d'enfichage | Non |
Commande à distance possible | Oui |
Uniquement adapté pour commande à distance | Non |
Fonction clignotement avec pause, temps fixe | Oui |
Fonction clignotement avec impulsion, temps fixe | Oui |
Fonction cadencée avec pause, variable | Oui |
Fonction cadencée avec impulsion, variable | Oui |
Avec sortie de semiconducteur | Non |
Fonction retardée à l'enclenchement | Non |
Fonction glissant à l'enclenchement | Non |
Fonction étoile/triangle | Oui |
Plage temporelle | 3600000 min |
Fonction retardement du déclenchement | Non |
Fonction à contact fugitif | Non |
Fonction formation d'impulsion | Oui |
Finition du raccordement électrique | Raccordement à vis |
Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 240 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
Tension d'alimentation de courant nominal us cc | 240 V |
Tension d'alimentation de courant nominal us cc | 240 V |
Nombre de sorties, non retardées, contact inverseur | 1 |
Nombre de sorties, retardées, contact inverseur | 2 |
Enfichable sur un contacteur | Non |
Sorties, commutable, retardées/non retardées | Oui |
Type de tension d'actionnement | Ac/dc |
Nombre de sorties, non retardées, contact à ouverture | 0 |
Nombre de sorties, non retardées, contact à fermeture | 0 |
Nombre de sorties, retardées, contact à ouverture | 0 |
Nombre de sorties, retardées, contact à fermeture | 0 |
Hauteur | 90 mm |
Profondeur | 73 mm |
