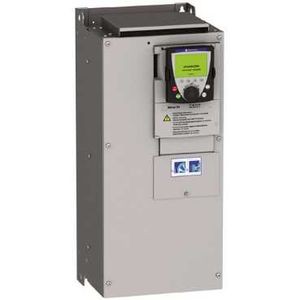

Schneider electric atv61 30kw 40hp 500v tri cem ip20 avec term. graphique

SCHATV61HD30N4 - Schneider Electric

Produits approchants

variateur de vitesse ATV38 380 SCHATV38HD33N4

• Gamme de produits : Altivar 61
• Type de produit ou de composant : Variable speed drive
• Application spécifique du produit : Appareil deventilation et de pompage
• Nom de composant : ATV61
• Puissance moteur kw : 30 kW 3 phases à 380...480 V
• Puissance moteur hp : 40 hp 3 phases à 380...480 V
• [us] tension d'alimentation : 380...480 V (- 15...10 %)
• Nombre de phases réseau : 3 phases
• Courant de ligne : 56 A pour 480 V 3 phases 30 kW / 40 hp / 66 A pour 380 V 3 phases 30 kW / 40 hp
• Filtre cem : Filtre CEM niveau 3
• Variante de construction : Avec dissipateur thermique
• Puissance apparente : 43.4 kVA pour 380 V 3 phases 30 kW / 40 hp
• Lsc présumé de ligne : 22 kA 3 phases
• Courant transitoire maximum : 79.2 A pour 60 s 3 phases
• Fréquence de commutation nominale : 12 kHz
• Fréquence de commutation : 1...16 kHz réglable / 12...16 kHz avec facteur de correction
• Profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 points / Rapport tension/fréquence, 5 points / Commande vecteur de flux sans capteur, standard / Rapport tension/fréquence - Économie d'énergie, U/f quadratique
• Profil contrôle moteur synchrone : Commande vecteur sans capteur, standard
• Protocole du port communication : CANopen / Modbus
• Type de polarisation : Aucune impédance pour Modbus
• Carte d'options : APOGEE FLN communication card / BACnet communication card / CC-Link communication card / Controller inside programmable card / DeviceNet communication card / Ethernet IP communication card / Fipio communication card / Carte d'extension d'E/S / Interbus-S communication card / LonWorks communication card / METASYS N2 communication card / Modbus Plus communication card / Modbus TCP communication card / Modbus/Uni-Telway communication card / Multi-pump card / Profibus DP communication card / Profibus DP V1 communication card

• Destination du produit : Asynchronous motors / Synchronous motors
• Limites de la tension d'alimentation : 323...528 V
• Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
• Limites de fréquence réseau : 47.5...63 Hz
• Courant de sortie permanent : 52 A à 12 kHz, 460 V 3 phases / 66 A à 12 kHz, 380 V 3 phases
• Fréquence de sortie du variateur de vitesse : 0.1...1000 Hz
• Gamme de vitesse : 1...100 en mode boucle ouverte, sans rétroaction rapide
• Précision de vitesse : +/-10% du glissement nominal pour 0,2 Tn à Tn variation du couple sans rétroaction rapide
• Précision de couple : +/- 15 % en mode boucle ouverte, sans rétroaction rapide
• Surcouple transitoire : 130 % ducouple nominal du moteur, +/- 10 % pour 60 s
• Couple de freinage : <= 125 % avec résistance de freinage / 30 % sans résistance de freinage
• Boucle de régulation : Régulateur de fréquence PI
• Compensation de glissement du moteur : Adjustable / Automatic whatever the load / Can be suppressed / Not available in voltage/frequency ratio (2 or 5 points)
• Signalisation locale : 1 DEL RED présence de tension du lecteur
• Tension de sortie : <= power supply voltage
• Isolement : Entre raccordements de puissance et de contrôle
• Type de câble : Avec un kit IP21 ou IP31 : 3-brin IEC cable à 40 °C, cuivre 70°C PVC / Sans kit de montage : 1-brin IEC cable à 45 °C, cuivre 70°C PVC / Sans kit de montage : 1-brin IEC cable à 45 °C, cuivre 90°C XLPE/EPR / Avec kit UL type 1 : 3-brin UL 508 cable à 40 °C, cuivre 75°C PVC
• Raccordement électrique : AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR bornier 2,5 mm² / AWG 14 / L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB bornier 50 mm² / AWG 1/0
• Couple de serrage : AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 N.m / L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 12 N.m / 106,2 lb.in
• Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) 10,5 V DC +/- 5 %, <= 10 mA pour protection contre les surcharges et court-circuits / Alimentation interne 24 V DC (21...27 V), <= 200 mA pour protection contre les surcharges et court-circuits / Alimentation externe 24 V DC (19...30 V), 30 W
• Nombre entrées analogiques : 2
• Type d'entrée analogique : AI1-/Al1+ tension différentielle bipolaire +/- 10 V c.c., tension d'entrée 24 V max, résolution 11 bits + sign / AI2 courant configurable par logiciel 0...20 mA, impédance 242 Ohm, résolution 11 bits / AI2 tension configurable par logiciel 0...10 V c.c., tension d'entrée 24 V max, impédance 30000 Ohm, résolution 11 bits
• Durée d'échantillonnage : Entrée analogique AI1-/Al1+ 2 ms, +/- 0,5 ms / Entrée analogique Al2 2 ms, +/- 0,5 ms / Sortie analogique AO1 2 ms, +/- 0,5 ms / Entrée TOR LI1...LI5 2 ms, +/- 0,5 ms / Entrée TOR LI6 (si configuré en tant qu'entrée logique)2 ms, +/- 0,5 ms
• Précision : AI1-/Al1+ +/- 0.6 % pour une variation de température de 60 °C / AI2 +/- 0.6 % pour une variation de température de 60 °C / AO1 +/- 1 % pour une variation de température de 60 °C
• Erreur de linéarité : AI1-/Al1+ +/- 0,15 % de la valeur maximale / AI2 +/- 0,15 % de la valeur maximale / AO1 +/-0,2 %
• Nombre sorties analogiques : 1
• Type de sortie analogique : AO1 courant configurable par logiciel, plage de sortie analogique 0...20 mA, impédance 500 Ohm, résolution 10 bits / AO1 sortie logique configurable par logiciel 10 V, <= 20 mA / AO1 tension configurable par logiciel, plage de sortie analogique 0...10 V DC, impédance 470 Ohm, résolution 10 bits
• Nombre sorties tor : 2
• Type de sortie tor : (R1A, R1B, R1C) Relais logique configurable "F''/''O'', durabilité électrique 100000 cycle / (R2A, R2B) Relais logique configurable non, durabilité électrique 100000 cycle
• Temps de réponse : <= 100 ms en STO (couple sécurisé éteint) / R1A, R1B, R1C <= 7 ms, tolérance +/- 0,5 ms / R2A, R2B <= 7 ms, tolérance +/- 0,5 ms
• Courant commuté minimum : Relais logique configurable 3 mA à 24 V DC
• Courant commuté maximum : R1, R2 sur résistif charge, 5 A à 250 V AC, cos phi = 1, L/R = 0 ms / R1, R2 sur résistif charge, 5 A à 30 V DC, cos phi = 1, L/R = 0 ms / R1, R2 sur inductif charge, 2 A à 250 V AC, cos phi = 0,4, L/R = 7 ms / R1, R2 sur inductif charge, 2 A à 30 V DC, cos phi = 0,4, L/R = 7 ms
• Nombre entrées tor : 7
• Type d'entrée tor : (LI1...LI5) programmable, 24 V c.c., limites de tension <= 30 V, avec niveau 1 PLC, impédance 3500 Ohm / (LI6) configurable par interrupteur, 24 V c.c., limites de tension <= 30 V, avec niveau 1 PLC, impédance 3500 Ohm / (LI6) sonde PTC configurable par interrupteur, 0...6, impédance 1500 Ohm / (PWR) entrée de sécurité, 24 V c.c., limites de tension <= 30 V, impédance 1500 Ohm
• Logiqued'entrée numérique : LI6 (si configuré en tant qu'entrée logique)logique positive (source), < 5 V (état 0), > 11 V (état 1) / LI6 (si configuré en tant qu'entrée logique)logique négative (dissipateur), > 16 V (état 0), < 10 V (état 1) / LI1...LI5 logique positive (source), < 5 V (état 0), > 11 V (état 1) / LI1...LI5 logique négative (dissipateur), > 16 V (état 0), < 10 V (état 1)
• Rampes accélérat et décelérat : Adaptation automatique de rampe si capacité de coupure dépassée par résistance / À réglage linéaire séparé de 0,01 à 9000 s / S, U ou personnalisé
• Freinage d'arrêt : Si injection CC
• Type de protection : Variateur contre dépassement vitesse limite / Variateur contre déperdition phase entréé / Variateur coupure sur le circuit de contrôle / Variateur coupures de phase en entrée / Variateur sous-tension d'alimentation électrique / Variateur sur-tension d'alimentation électrique / Variateur surintensité en sortie entre phases et neutre / Variateur protection surchauffe / Variateur surtensions sur le bus DC / Variateur fonction de sécurité '' Power Removal '' / Variateur court-circuit entre les phases du moteur / Variateur thermal protection / Moteur coupure phase du moteur / Moteur fonction de sécurité '' Power Removal '' / Moteur thermal protection
• Résistance d'isolement : > 1 mOhm à 500 V c.c. pendant 1 minute à la terre
• Résolution en fréquence : Entrée analogique 0,024/50 Hz / Unité d'affichage 0,1 Hz
• Type de connecteur : 1 RJ45 pour Modbus sur face avant / 1 RJ45 pour Modbus sur la borne / SUB-D 9 mâle sur RJ45 pour CANopen
• Interface physique : 2-wire RS 485 pour Modbus
• Trame de transmission : RTU pour Modbus
• Vitesse de transmission : 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps pour CANopen / 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps pour Modbus sur la borne / 9600 bps, 19200 bps pour Modbus sur face avant
• Format des données : 8 bits, 1 bit d'arrêt, bits de parité pairs pour Modbus sur face avant / 8 bits, bits de parité impairs, pairs ou non configurables pour Modbus sur la borne
• Nombre d'adresses : 1...247 pour Modbus / 1...127 pour CANopen
• Méthode d'accès : Esclave pour CANopen
• Marquage : CE
• Position de montage : Vertical +/- 10 degree
• Masse du produit : 37 kg
• Largeur : 240 mm
• Hauteur : 550 mm
• Profondeur : 266 mm
