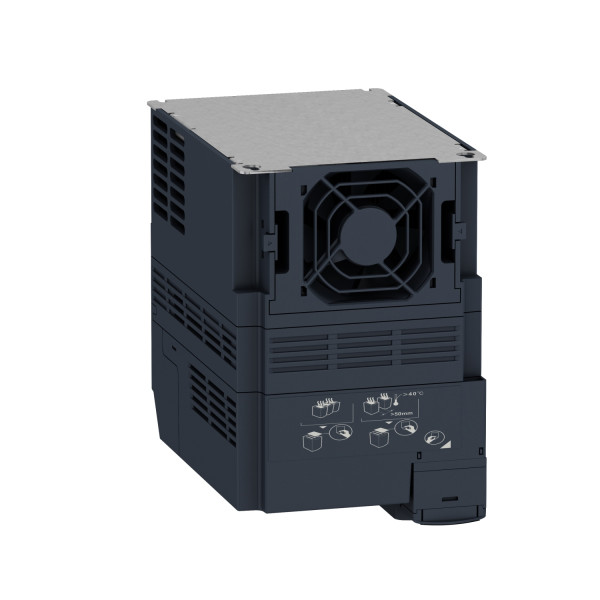

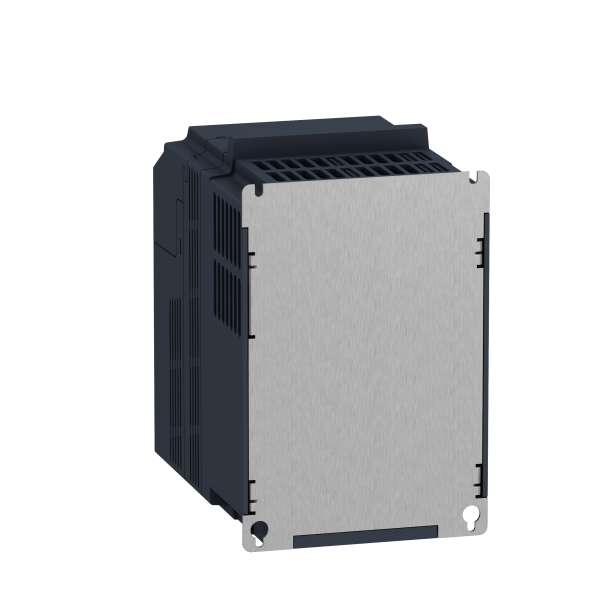

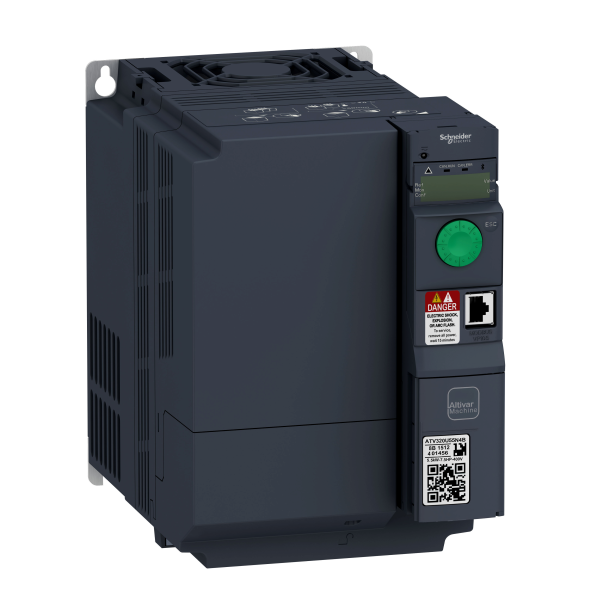

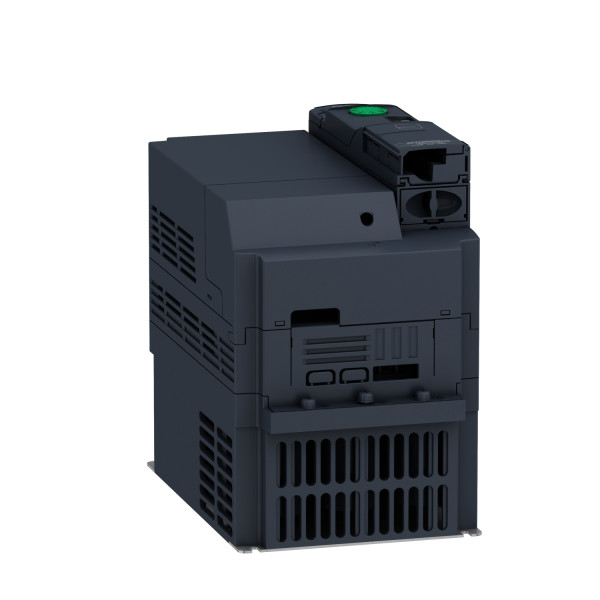

Variateur Triphasé 7,5 kW Altivar Machine Schneider Electric

Ce variateur Alvitar Machine, de la marque Schneider Electric, est un dispositif de commande servant à contrôler la vitesse de fonctionnement d’un appareil. Il sert à varier la puissance électrique d’un moteur à l’aide d’un relais numérique ou analogique. Ce dispositif possède 3 entrées analogiques et 7 entrées numériques pour contrôler le fonctionnement du circuit du moteur. Ce variateur est en mesure de guider la vitesse d’un moteur électrique d’une puissance allant jusqu’à 7,5 kW, installé sur un circuit triphasé de 380 à 500 V. Il dispose d’un ventilateur intégré pour assurer le refroidissement de l’appareil en cas de surchauffe.

Les + du produit :

• Doté d’un fusible CEM
• Propose un périphérique de communication pour le contrôle à distance

Caractéristiques principales :

• Gamme de produits : Altivar Machine ATV320
• Fonction produit : Variateur de vitesse
• Application spécifique du produit : Machines complexes
• Nom abrégé de l'appareil : ATV320
• Format du lecteur : Livre
• Destination du produit : Moteurs asynchronesMoteurs synchrones
• Filtre cem : Filtre intégré CEM Classe C2
• Degré de protection ip : IP20 conformément à EN/IEC 61800-5-1
• Degré de protection : UL type 1 with UL type 1 conformity kit
• Type de refroidissement : Ventilateur
• Nombre de phases réseau : 3 phases
• [us] tension d'alimentation : 380…500 V (- 15...10 %)
• Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
• Puissance moteur kw : 7.5 kW pour service sévère
• Puissance moteur hp : 10 hp pour service sévère
• Courant de ligne : 26,5 A à 380 V pour service sévère18,7 A à 500 V pour service sévère
• Lcc présumé de ligne :
• Puissance apparente : 16,2 kVA à 500 V pour service sévère
• Courant de sortie permanent : 17 A à 4 kHz pour service sévère
• Courant transitoire maximum : 25,5 A pendant 60 s pour service sévère
• Profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 pointsRapport tension/fréquence, 5 pointsCommande vecteur de flux sans capteur, standardRapport tension/fréquence - Économie d'énergie, U/f quadratiqueContrôle vectoriel de flux sans capteur - Economie d'énergie
• Profil contrôle moteur synchrone : Contrôle vectoriel sans capteur
• Fréquence de sortie du variateur de vitesse : 0.1…599 Hz
• Fréquence de découpage nominale : 4 kHz
• Fréquence de commutation : 2...16 kHz réglable4...16 kHz avec réduction de courant
• Fonction de sécurité : STO (safe torque off) SIL 3SS1 (safe stop 1)SMS (safe maximum speed)SLS (safe limited speed)GDL (guard door locking)
• Protocole du port communication : CANopenModbus
• Carte d’options : Module de communication: chaînage CANopen RJ45Module de communication: CANopen SUB-D 9Module de communication: style ouvert CANopen bornierModule de communication: EtherCAT RJ45Module de communication: DeviceNetModule de communication: ethernet IPModule de communication: Profibus DP V1Module de communication: ProfinetModule de communication: Ethernet Powerlink

Caractéristiques complémentaires :

• Tension de sortie :
• Amplification de courant temporaire admissible : 1,5 x In pendant 60 s pour service sévère
• Gamme de vitesse : 1...100 avec moteur asynchrone en mode boucle ouverte
• Précision de vitesse : +/-10% du glissement nominal 0,2 Tn à Tn
• Précision de couple : +/- 15 %
• Surcouple transitoire : 170…200 % du couple nominal du moteur
• Couple de freinage :
• Boucle de régulation : Régulateur PID réglable
• Compensation de glissement du moteur : Automatique quelque soit la chargeNot available in voltage/frequency ratio (2 or 5 points)Réglable 0…300 %
• Rampes d'accélération et décélération : SUCUSInjection de CC d'arrêt automatique de la rampe de décélérationAdaptation de la rampe de décélérationLinéaireCommutation de rampe
• Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
• Type de protection : Variateur: protection thermiqueVariateur: surintensité entre phases de sortie et terreVariateur: coupures de phase en entréeVariateur: protection surchauffeVariateur: court-circuit entre les phases du moteur
• Résolution en fréquence : Unité d'affichage: 0,1 HzEntrée analogique: 0.012/50 Hz
• Raccordement électrique : Contrôle, bornier à vis: 0,5…1,5 mm² 4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²Moteur/résistance de freinage, bornier à vis: 2,5…16 mm² AWG 12 à AWG 6Alimentation puissance, bornier à vis: 6…16 mm² AWG 8…AWG 6
• Type de connecteur : 1 RJ45 pour Modbus/CANopen sur face avant
• Interface physique : 2-fils RS 485 pour Modbus
• Trame de transmission : RTU pour Modbus
• Vitesse de transmission : 4.8, 9.6, 19.2, 38.4 kbit/s pour Modbus50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps pour CANopen
• Format des données : 8 bits, configurable pair, impair ou sans parité pour Modbus
• Type de polarisation : Aucune impédance pour Modbus
• Nombre d'adresses : 1...247 pour Modbus1...127 pour CANopen
• Méthode d'accès : Esclave pour CANopen
• Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm): 10.5 V DC (+/- 5 %) courant
• Signalisation locale : 1 LED rouge pour tension du lecteur1 LED vert pour exécution CANopen1 LED rouge pour erreur CANopen1 LED rouge pour défaut de variateur
• Largeur : 150 mm
• Hauteur : 232 mm308 mm avec platine CEM
• Profondeur : 232 mm
• Poids : 7.5 kg
• Nombre d'entrées analogiques : 3
• Type d'entrée analogique : Tension (AI1): 0...10 V CC, impédance 30000 Ohm, résolution 10 bitsTension différentielle bipolaire (AI2): +/- 10 V CC, impédance 30000 Ohm, résolution 10 bitsCourant (AI3): 0…20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance 250 Ohm, résolution 10 bits
• Nombre d'entrées logiques : 7
• Type d'entrée tor : Programmable (sink/source) (DI1…DI4): 24…30 V DC: niveau 1 PLCProgrammable en entrée d'impulsion à 20 kpps (DI5): 24…30 V DC: niveau 1 PLCSonde PTC configurable par interrupteur (DI6): 24…30 V DCCouple de sécurité désactivé (STO): 24…30 V DC, impédance 1500 Ohm
• Logique d'entrée numérique : Logique négative (sink): : DI1…DI6, > 19 V (état 0) Logique positive (source): : DI1…DI6, 11 V (état 1)
• Nombre de sorties analogiques : 1
• Type de sortie analogique : Courant configurable par logiciel (AQ1): 0...20 mA, impédance 800 Ohm, résolution 10 bitsTension configurable par logiciel (AQ1): 0...10 V, impédance 470 Ohm, résolution 10 bits
• Durée d'échantillonnage : Entrée analogique (AI1, AI2, AI3): 2 msSortie analogique (AQ1): 2 ms
• Précision : Entrée analogique AI1, AI2, AI3: +/-0,2 % pour une température de -10…60 °CEntrée analogique AI1, AI2, AI3: +/-0,5% pour une température de 25 °CSortie analogique AQ1: +/- 1 % pour une température de 25 °CSortie analogique AQ1: +/- 2 % pour une température de -10…60 °C
• Erreur de linéarité : Entrée analogique (AI1, AI2, AI3): +/- 0,2…0,5 % de la valeur maximaleSortie analogique (AQ1): +/- 0,3 %
• Nombre sorties numériques : 3
• Type de sortie tor : Relais logique configurable NO/NF (R1A, R1B, R1C): durabilité électrique 100000 cycleRelais logique configurable NO (R2A, R2B): durabilité électrique 100000 cycleLogique (LO)
• Durée d’actualisation : Entrée logique (DI1…DI6): 8 ms (+/- 0,7 ms)Sortie relais (R1A, R1B, R1C): 2 msSortie relais (R2A, R2C): 2 ms
• Courant commuté minimum : Sortie relais (R1, R2): 5 mA à 24 V DC
• Courant commuté maximum : Sortie relais (R1) sur résistif charge (cos phi = 1: 3 A à 250 V ACSortie relais (R1) sur résistif charge (cos phi = 1: 4 A à 30 V DCSortie relais (R1, R2) sur inductive charge (cos phi = 0.4: 2 A à 250 V ACSortie relais (R1, R2) sur inductive charge (cos phi = 0.4: 2 A à 30 V DCSortie relais (R2) sur résistif charge (cos phi = 1: 5 A à 250 V ACSortie relais (R2) sur résistif charge (cos phi = 1: 5 A à 30 V DC
• Application spécifique : Machines
• Fabrication sur mesure et par processus : Hoisting self erectingMaterial handling carouselMaterial handling conveyorMaterial handling lifting platfromMaterial handling palletizers - medium performanceMaterial handling transfer tableMaterial handling turn tableMaterial working (wood, ceramic, stone, pvc, metal) cutting - medium accuracyMaterial working (wood, ceramic, stone, pvc, metal) drillingMaterial working (wood, ceramic, stone, pvc, metal) sawPackaging baggingPackaging feed conveyor low performancePackaging filling bottles - intermittent operationPackaging linear labelingPackaging other applicationPackaging stretching wrappingPackaging tray takeTextile knittingTextile printing machinesTextile spinningWashing machines carWashing machines other applicationHoisting standard crane - travelling or trolley
• Plage de puissance : 7...11 kW 380...440 V 3 phases7...11 kW 480...500 V 3 phases
• Type de démarreur de moteur : Variateur de vitesse
