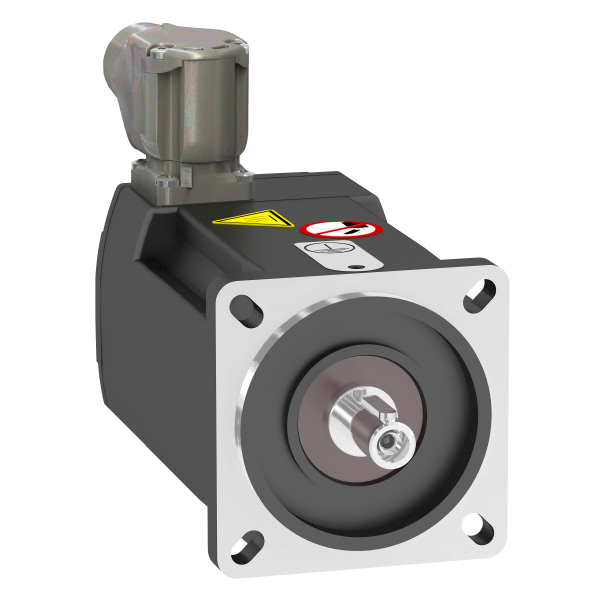

Synchronous motor 230vac 0,37kw ip65 iec
402.26 € TTC
Eco participation : 0.06 €
Eco participation : 0.06 €
Marque : Schneider Electric
Référence : BMP0701R3NA2A
EAN : 3606480564390
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : BMP0701R3NA2A
EAN : 3606480564390
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 804 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif
Caractéristiques principales :
Fonction produit : Moteur synchrone
Nom abrégé de l'appareil : BMP
Vitesse mécanique maximum : 3600 Tr/mn
Puissance de sortie nominale : 370 W avec entraînement ATV32 à 0.37 kW 200 V monophasé370 W avec entraînement ATV320 à 0.37 kW 200 V monophasé
Couple nominal : 1,18 N.m avec entraînement ATV32 à 0.37 kW 200 V monophasé1,18 N.m avec entraînement ATV320 à 0.37 kW 200 V monophasé
Vitesse nominale : 3000 tr/min avec entraînement ATV32 à 0.37 kW 200 V monophasé3000 tr/min avec entraînement ATV320 à 0.37 kW 200 V monophasé
Compatibilité produit : Variateur de vitesse ATV32 à 0.37 kW 200 V monophaséVariateur de vitesse ATV320 à 0.37 kW 200...240 V monophasé
Type d'arbre : Avec clavette
Degré de protection ip : IP65 standardIP67 avec kit IP67
Frein de parking : Sans
Support de montage : Bride conforme à la norme internationale
Raccordement électrique : Connecteur orientable à angle droit
Caractéristiques complémentaires :
Compatibilité de gamme : Altivar 32Altivar Machine ATV320
[us] tension d'alimentation : 230 V
Nombre de phases réseau : Monophasé
Courant maximal irms : 5 A avec entraînement ATV32 à 0.37 kW 200 V monophasé5 A avec entraînement ATV320 à 0.37 kW 200 V monophasé
Fréquence de fonctionnement nominale : 250 Hz avec entraînement ATV32 à 0.37 kW 200 V monophasé250 Hz avec entraînement ATV320 à 0.37 kW 200 V monophasé
Fréquence de fonctionnement minimale : 43 Hz avec entraînement ATV32 à 0.37 kW 200 V monophasé43 Hz avec entraînement ATV320 à 0.37 kW 200 V monophasé
Fréquence de fonctionnement maximale : 300 Hz avec entraînement ATV32 à 0.37 kW 200 V monophasé300 Hz avec entraînement ATV320 à 0.37 kW 200 V monophasé
Diamètre de l'axe : 11 mm
Longueur de l'axe : 23 mm
Largeur clavette : 4 mm
Taille bride moteur : 70 mm
Constante de couple : 0.81 N.m/A à 40 °C
Nombre de pôles de moteur : 5
Nombre de taille moteur : 1
Inertie du rotor : 0.59 kg.cm²
Résistance du stator : 5.37 Ohm à 40 °C
Inductance du stator : 12.15 mH pour enroulement dans l'axe q à 40 °C12.15 mH pour enroulement dans l'axe d à 40 °C
Force radiale maximale fr : 410 N à 4000 Tr/mn460 N à 3000 Tr/mn520 N à 2000 Tr/mn660 N à 1000 Tr/mn
Force axiale maximale fa : 0,2 x Fr
Type de refroidissement : Convection naturelle
Longueur : 122 mm
Diamètre du centrage : 60 mm
Profondeur du diamètre de centrage : 2,5 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 75…82 mm
Poids : 1.6 kg
Fonction produit : Moteur synchrone
Nom abrégé de l'appareil : BMP
Vitesse mécanique maximum : 3600 Tr/mn
Puissance de sortie nominale : 370 W avec entraînement ATV32 à 0.37 kW 200 V monophasé370 W avec entraînement ATV320 à 0.37 kW 200 V monophasé
Couple nominal : 1,18 N.m avec entraînement ATV32 à 0.37 kW 200 V monophasé1,18 N.m avec entraînement ATV320 à 0.37 kW 200 V monophasé
Vitesse nominale : 3000 tr/min avec entraînement ATV32 à 0.37 kW 200 V monophasé3000 tr/min avec entraînement ATV320 à 0.37 kW 200 V monophasé
Compatibilité produit : Variateur de vitesse ATV32 à 0.37 kW 200 V monophaséVariateur de vitesse ATV320 à 0.37 kW 200...240 V monophasé
Type d'arbre : Avec clavette
Degré de protection ip : IP65 standardIP67 avec kit IP67
Frein de parking : Sans
Support de montage : Bride conforme à la norme internationale
Raccordement électrique : Connecteur orientable à angle droit
Caractéristiques complémentaires :
Compatibilité de gamme : Altivar 32Altivar Machine ATV320
[us] tension d'alimentation : 230 V
Nombre de phases réseau : Monophasé
Courant maximal irms : 5 A avec entraînement ATV32 à 0.37 kW 200 V monophasé5 A avec entraînement ATV320 à 0.37 kW 200 V monophasé
Fréquence de fonctionnement nominale : 250 Hz avec entraînement ATV32 à 0.37 kW 200 V monophasé250 Hz avec entraînement ATV320 à 0.37 kW 200 V monophasé
Fréquence de fonctionnement minimale : 43 Hz avec entraînement ATV32 à 0.37 kW 200 V monophasé43 Hz avec entraînement ATV320 à 0.37 kW 200 V monophasé
Fréquence de fonctionnement maximale : 300 Hz avec entraînement ATV32 à 0.37 kW 200 V monophasé300 Hz avec entraînement ATV320 à 0.37 kW 200 V monophasé
Diamètre de l'axe : 11 mm
Longueur de l'axe : 23 mm
Largeur clavette : 4 mm
Taille bride moteur : 70 mm
Constante de couple : 0.81 N.m/A à 40 °C
Nombre de pôles de moteur : 5
Nombre de taille moteur : 1
Inertie du rotor : 0.59 kg.cm²
Résistance du stator : 5.37 Ohm à 40 °C
Inductance du stator : 12.15 mH pour enroulement dans l'axe q à 40 °C12.15 mH pour enroulement dans l'axe d à 40 °C
Force radiale maximale fr : 410 N à 4000 Tr/mn460 N à 3000 Tr/mn520 N à 2000 Tr/mn660 N à 1000 Tr/mn
Force axiale maximale fa : 0,2 x Fr
Type de refroidissement : Convection naturelle
Longueur : 122 mm
Diamètre du centrage : 60 mm
Profondeur du diamètre de centrage : 2,5 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 75…82 mm
Poids : 1.6 kg
Référence Schneider Electric BMP0701R3NA2A / SCHBMP0701R3NA2A
Caractéristiques techniques du produit :
Moteur électrique | |
---|---|
Modèle | Moteur synchrone triphasé |
Type de tension | Ac/dc |
Calibre/courant nominal assigné (in) | 2,6 A |
Tension assignée (ue) | 480,0 V |
Nombre de phases | 3,0 |
Classe d’efficience énergétique | Autre |
Type de construction | Autre |
Nombre de pôles | 0,0 |
Fréquence assignée | 60,0 Hz |
Fréquence assignée | 60 Hz |
Température d'utilisation | 40,0 °C |
Température d'utilisation | 60 °C |
Puissance nominale à fréquence assignée | 0,26 kW |
Indice de protection (ip) | Autre |
Cycle de sollicitation | Autre |
Taille de cadre conformément à iec | 70,0 mm |
Avec résistance à coefficient de température positif | Non |
Avec détecteur-thermomètre à résistance (rtd) | Non |
Sécurité intrinsèque | Sans |
Capacité de surcharge | Non |
Méthode de refroidissement | Autre |
Finition du bout d'arbre | Autre |
Isolation à imprégnation globale | Autre |
Adapté à la régulation de fréquence | Non |
Palier | Autre |
Classe d’isolation selon iec | Autre |
Avec protection contre la condensation | Non |
Couple de rotation nominal | 0,9 kN |
Efficacité à pleine charge | 0,0 % |
Rapport de courant de démarrage | 0,0 |
Rapport de couple au démarrage | 0,0 |
Rapport de couple de décrochage | 0,0 |
Tension de chauffage anti-condensation | 0,0 V |
Puissance de sortie de chauffage anti-condensation | 0,0 W |
Vitesse de rotation assignée à fréquence assignée | 1500,0 1/min |
Matériau du boîtier/corps | Autre |
