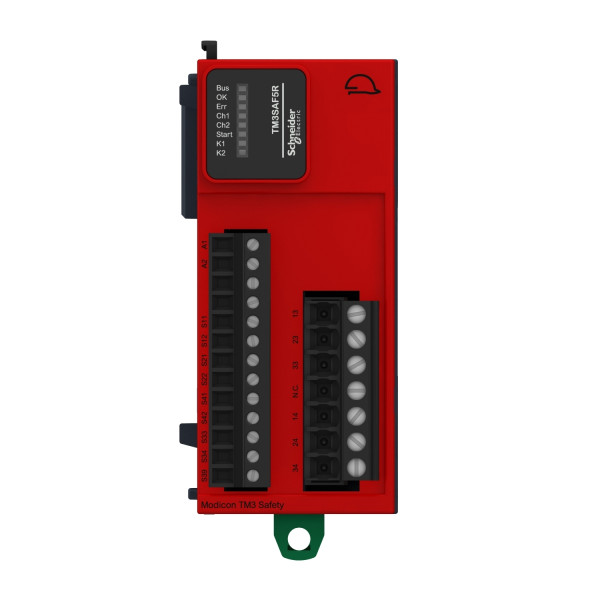

Module securite pour cont roleur m2xx, 1
300.44 € TTC
Marque : Schneider Electric
Référence : TM3SAF5R
EAN : 3606485392998
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : TM3SAF5R
EAN : 3606485392998
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 600 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique TM3SAF5R
- Gamme de produits : Modicon TM3 Safety
- Type de produit ou de composant : Module de sécurité
- Nom abrégé d'appareil : TM3SAF
- Utilisation module sécurité : Pour l'arrêt d'urgence et la surveillance de commutation
- Fonction du module : Surveillance d'une protection mobile / Câblage à deux canaux, surveill de l'arrêt d'urgce ou surveill de protection / Surveillance de l'arrêt d'urgence câblage à 2 canaux
- Niveau de sécurité : Jusqu'à PL e/category 4 conformément à EN/ISO 13849-1 / Jusqu'à SIL3 conformément à EN/IEC 62061
- Temps synchro entre entrées : Illimité
- Mode de raccordement : 1 x 0,2 à 1 x 2,5 mm² souple sans embout 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 1 x 0,2 à 1 x 2,5 mm² rigide sans embout 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, avec lunette 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, sans lunette 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 2 x 0,2 à 2 x 1,5 mm² souple sans embout 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 2 x 0,2 à 2 x 1,5 mm² rigide sans embout 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 2 x 0,25 à 2 x 1 mm² souple avec embout de câble, sans lunette 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 2 x 0,5 à 2 x 1,5 mm² souple avec embout de câble, avec double lunette 13-14, 23-24, 33-34 bornes à vis-étriers imperdables, bornier amovible / 1 x 0,14 à 1 x 1,5 mm² souple sans embout bornes à vis-étriers imperdables, bornier amovible / 1 x 0,14 à 1 x 1,5 mm² rigide sans embout bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 0,5 mm² souple avec embout de câble, avec lunette bornes à vis-étriers imperdables, bornier amovible / 1 x 0,25 à 1 x 1,5 mm² souple avec embout de câble, sans lunette bornes à vis-étriers imperdables, bornier amovible / 2 x 0,14 à 2 x 0,5 mm² souple sans embout bornes à vis-étriers imperdables, bornier amovible / 2 x 0,14 à 2 x 0,75 mm² rigide sans embout bornes à vis-étriers imperdables, bornier amovible / 2 x 0,25 à 2 x 0,34 mm² souple avec embout de câble, sans lunette bornes à vis-étriers imperdables, bornier amovible
- Type de sortie : 3F ouverture instantanée du relais
- [us] tension d'alimentation : 24 V DC (tolerance: - 20...20 %)
- Puissance consommée en w : 2.4 W
- Type de protection en entrée : Interne, électronique
- Tension circuit de commande : 24 V DC
- Pouvoir de coupure : 4 A à 24 V DC-13 (time constant: 50 ms) pour sortie relais
- Courant thermique de sortie : 6 A par relais pour sortie relais
- [ith] courant thermique conventionnel : 18 A
- Calibre du fusible à associer : 6 A à fusion rapide pour sortie relais conformément à EN/IEC 60947-5-1 / 4 A gG ou gL pour sortie relais conformément à EN/IEC 60947-5-1
- Courant minimum de sortie : 10 mA pour sortie relais
- Tension de sortie : 10 V pour sortie relais
- Temps de réponse sur ouverture des entrées : <= 40 ms
- [ui] tension assignée d'isolement : 300 V (degré de pollution: 2) conformément à IEC 60647-5-1
- [uimp] tension assignéede tenue aux chocs : 4 kV - overvoltage category: III conformément à IEC 60647-5-1
- Consommation électrique : 100 mA à 24 V DC pour alimentation externe
- Signalisation locale : 6 DEL vert/rouge pour user
- Raccordement électrique : Bornier à vis
- Support de montage : Top hat type TH35-15 rail conformément à IEC 60715 / Top hat type TH35-7.5 rail conformément à IEC 60715 / Wall mount using attached fasteners
- Masse du produit : 0.19 kg
Ancien produit : Telemecanique TM3SAF5R
Référence Schneider Electric TM3SAF5R / SCHTM3SAF5R
Caractéristiques techniques du produit :
Appareil de surveillance de circuit électrique à sécurité intrinsèque | |
---|---|
Modèle | Autre |
Avec homologation selon ul | Oui |
Avec pinces amovibles | Non |
Avec entrée de démarrage | Non |
Avec boucle de retour | Non |
Finition du raccordement électrique | Raccordement à vis |
Montage possible sur barres profilées | Oui |
Avec fonction silence | Non |
Type de sécurité selon iec 61496-1 | Sans |
Avec homologation tüv | Oui |
Avec homologation bg bia | Non |
Catégorie selon en 954-1 | Sans |
Adapté à la surveillance de commutateurs magnétiques | Non |
Adapté à la surveillance de commutateurs de proximité | Non |
Adapté à la surveillance de circuits d'arrêt d'urgence | Oui |
Adapté à la surveillance d'équipements de protection optoélectroniques | Non |
Adapté à la surveillance de commutateurs de position | Non |
Adapté à la surveillance de capteurs tactiles | Non |
Adapté à la surveillance de vannes | Non |
Niveau de performance selon en iso 13849-1 | Niveau e |
Catégorie d'arrêt selon iec 60204 | 1 |
Évaluation des entrées | Autre |
Sil conformément à iec 61508 | 3 |
Largeur | 43,7 mm |
Hauteur | 94 mm |
Profondeur | 73 mm |
Retardement du déclenchement | 0,04 min |
Retardement du déclenchement | 0,04 min |
Tension d'alimentation de courant nominal us cc | 24 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Type de tension d'actionnement | Dc |
Nombre de sorties, orientées sur la sécurité, non retardées, avec contact | 3 |
